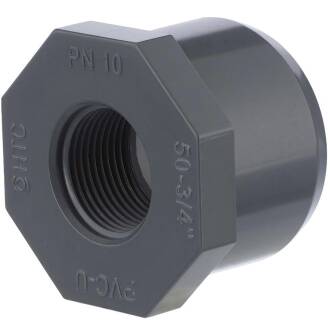

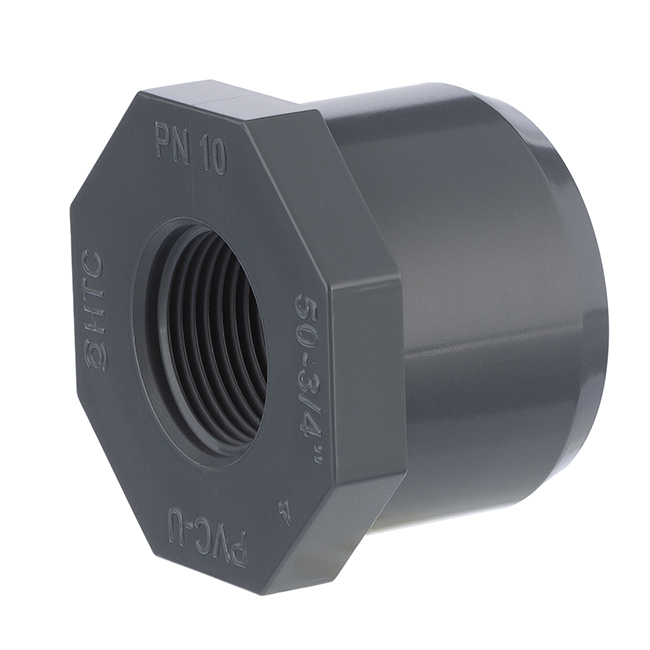

Bussola di riduzione a incollare filettata in PVC-U, tipo A

Codice articolo: AFA203
a partire da
0,86 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata

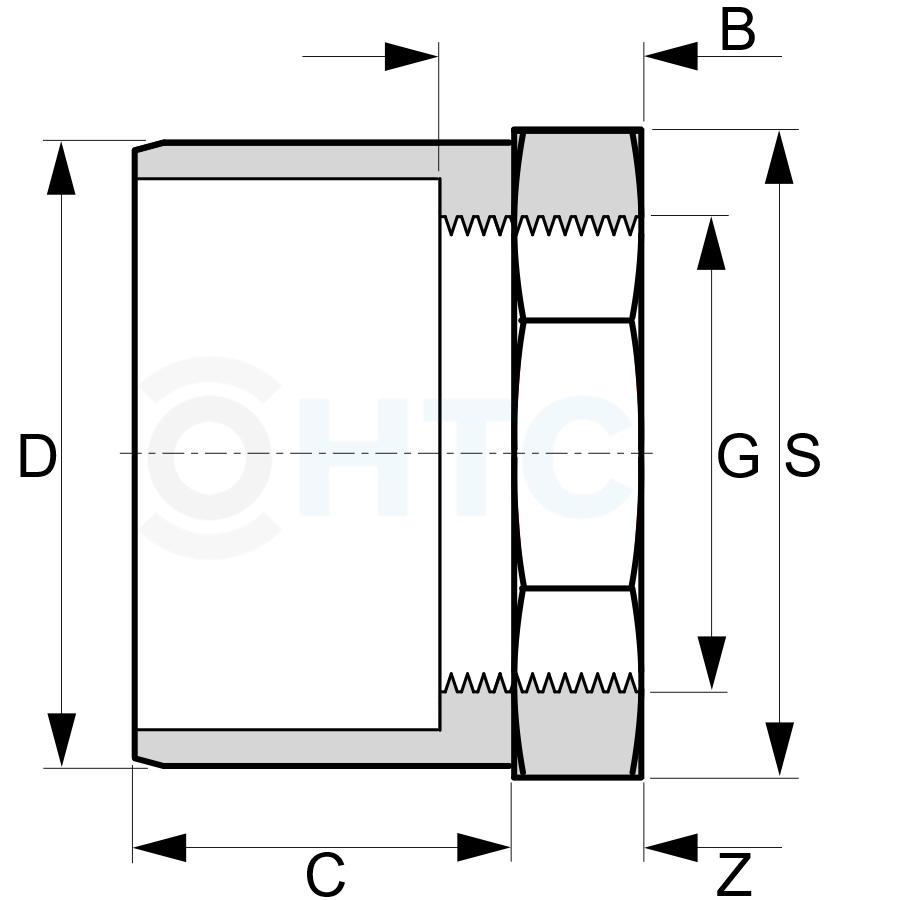

Varianti

Cod. Art.
Versione
B
C
D
G
S
Z
Prezzo
Quantità
AFA203.016.012
16mm x 1/4"
14
14
16
1/4" (13,16mm)
19
6
1,99 €*
pz.:
AFA203.020.009
20mm x 1/8"
10
14
20
1/8" (9,73mm)
22
7
0,86 €*
pz:
AFA203.020.012
20mm x 1/4"
10
16
20
1/4" (13,16mm)
22
6
0,86 €*
pz.:
AFA203.020.016
20mm x 3/8"
14
16
20
3/8" (16,66mm)
22
6
1,79 €*
pz.:
AFA203.025.016
25mm x 3/8"
14
19
25
3/8" (16,66mm)
27
8
2,36 €*
pz.:
AFA203.025.020
25mm x 1/2"
17
19
25
1/2" (20,96mm)
27
8
2,36 €*
pz.:
AFA203.032.020
32mm x 1/2"
17
22
32
1/2" (20,96mm)
36
8
1,99 €*
pz.:
AFA203.032.025
32mm x 3/4"
19
22
32
3/4" (26,44mm)
36
8
1,99 €*
pz.:
AFA203.040.020
40mm x 1/2"
17
26
40
1/2" (20,96mm)
46
11
2,59 €*
pz.:
AFA203.040.025
40mm x 3/4"
19
26
40
3/4" (26,44mm)
46
11
3,40 €*
pz.:
AFA203.050.012
50mm x 1/4"
20
31
50
1/4" (13,16mm)
55
10
2,33 €*
pz:
AFA203.050.020
50mm x 1/2"
19
31
50
1/2" (20,96mm)
55
10
2,33 €*
pz.:
AFA203.050.025
50mm x 3/4"
20
31
50
3/4" (26,44mm)
55
10
2,33 €*
pz.:
AFA203.050.032
50mm x 1"
20
31
50
1" (33,25mm)
55
10
2,33 €*
pz.:
AFA203.063.020
63mm x 1/2"
17
38
63
1/2" (20,96mm)
65
13
7,09 €*
pz.:
AFA203.063.025
63mm x 3/4"
19
38
63
3/4" (26,44mm)
65
13
6,40 €*
pz.:
AFA203.063.032
63mm x 1"
21
38
63
1" (33,25mm)
65
13
6,21 €*
pz.:
AFA203.063.040
63mm x 1 1/4"
23
38
63
1 1/4" (41,91mm)
65
13
3,28 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde

Anschluss:
Klebestutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
PVC-U Reduzierring Vergleich

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden

Vorteil Version A: der vorstehende 8-Kant ermöglicht es, während des Einschraubvorganges des Gegengewindes den Reduzierring mit Schraubenschlüssel o.ä. zu fixieren, so dass die Klebung zwischen Reduzierring und Muffe nicht durch seitlichen Druck unnötig strapaziert wird.

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden

PVC Reduzierring Klebestutzen x Innengewinde - ein schneller und sauberer Übergang auf ein notwendiges Innengewinde.
Gängig sind Reduktionen bzw. Reduzierungen von 20mm auf 1/4 Zoll oder 50mm auf 1/4 Zoll um z.B. einen Manometer anzuschließen. PVC-Welt.de bietet Ihnen auch einen Reduzierring von 20mm auf 1/8 Zoll, so dass selbst kleinste Aussengewindedurchmesser angebunden werden können.
Mit den Gewindereduzierungen Reduzierringen 50mm x 3/4 Zoll und 50mm x 1 Zoll Innengewinde können schnell und einfach Be- und Entlüftungsventile oder Kugelhähne mit Aussengewinde in das Leitungssystem integriert werden.

altro...

AFA203.020.009

20mm x 1/8" .Step-File

AFA203.020.012

20mm x 1/4" .Step-File

AFA203.050.012

50mm x 1/4" .Step-File

AFA203.050.020

50mm x 1/2" .Step-File

AFA203.050.025

50mm x 3/4" .Step-File

AFA203.050.032

50mm x 1" .Step-File
