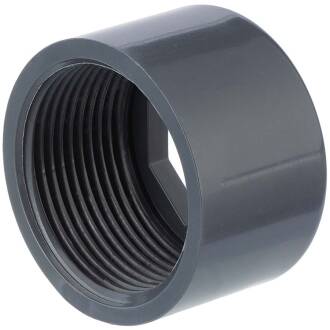

Bussola di riduzione a incollare filettata in PVC-U, tipo B

Codice articolo: AFB203
Auswahl Steuerzone / Lieferland
a partire da
1,04 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

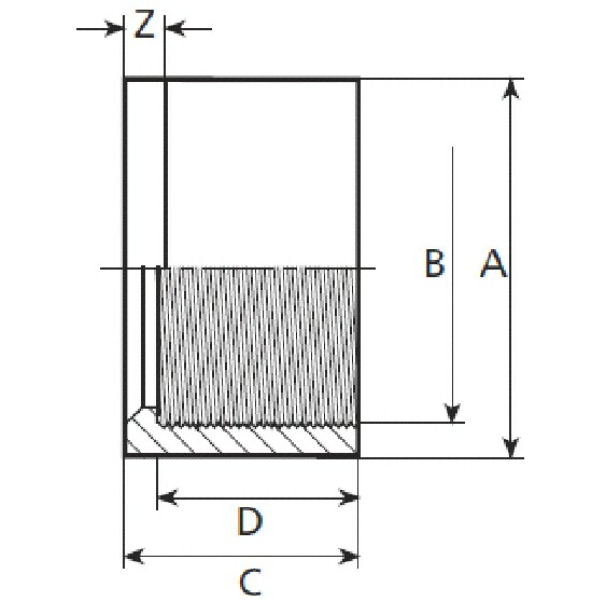

Cod. Art.
Versione
A
B
C
D
Z
Peso
Prezzo
Quantità
AFB203.020.016
20mm x 3/8"
20
3/8" (16,66mm)
16
14
2
10
1,04 €*
pz.:
AFB203.025.016
25mm x 3/8"
25
3/8" (16,66mm)
19
14
5
10
1,14 €*
pz.:
AFB203.025.020
25mm x 1/2"
25
1/2" (20,96mm)
19
16
3
10
1,14 €*
pz.:
AFB203.032.025
32mm x 3/4"
32
3/4" (26,44mm)
22
19
3
10
1,17 €*
pz.:
AFB203.040.032
40mm x 1"
40
1" (33,25mm)
26
22
4
17
1,79 €*
pz.:
AFB203.050.040
50mm x 1 1/4"
50
1 1/4" (41,91mm)
31
26
5
29
2,68 €*
pz.:
AFB203.063.050
63mm x 1 1/2"
63
1 1/2" (47,80mm)
38
31
7
71
3,84 €*
pz.:
AFB203.075.063
75mm x 2"
75
2" (59,61mm)
44
38
6
106
4,86 €*
pz.:
AFB203.090.075
90mm x 2 1/2"
90
2 1/2" (75,18mm)
51
44
7
146
9,08 €*
pz.:
AFB203.110.090
110mm x 3"
110
3" (87,88mm)
61
51
10
230
10,39 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Reduzierring, Klebestutzen x Innengewinde

Anschluss:
Klebestutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
PVC-Kugelhahn_Profi

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Reduzierring, Klebestutzen x Innengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
