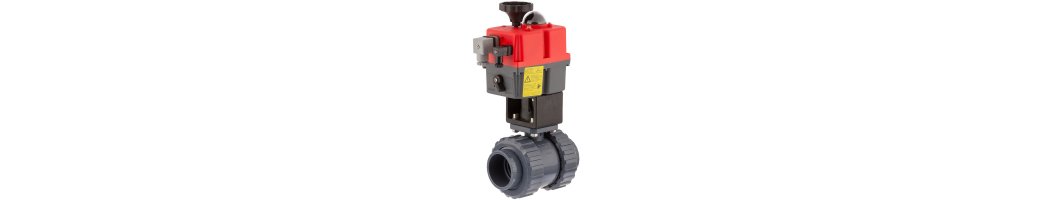

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb - 2fach Klebemuffe

Artikelnummer: AK0510
ab
309,97 €
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
A
B
C
D
E
Stellantrieb Typ
Spannung
Preis
Menge
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 20mm, 24 AC/DC
A-926-20
20mm
86
55
227
20
177
J+J L10, 10 Nm
24 AC/DC
309,97 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 25mm, 24 AC/DC
AK0510.L10.025
25mm
94
62
277
25
177
J+J L10, 10 Nm
24 AC/DC
309,97 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Klebemuffe 32mm, 24 AC/DC
AK0510.L10.032
32mm
122
72
243
32
177
J+J L10, 10 Nm
24 AC/DC
316,69 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 20mm, 110-240 AC/DC
AK0510.H10.020
20mm
86
55
227
20
177
J+J H10, 10 Nm
110 - 240 AC/DC
309,97 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 25mm, 110-240 AC/DC
AK0510.H10.025
25mm
94
62
227
25
177
J+J H10, 10 Nm
110 - 240 AC/DC
309,97 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Klebemuffe 32mm, 110-240 AC/DC
AK0510.H10.032
32mm
122
72
243
32
177
J+J H10, 10 Nm
110 - 240 AC/DC
316,69 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 20mm, 24-240 AC/DC
AK0510.S20.020
20mm
86
55
227
20
177
J+J S20, 20 Nm
24 - 240 AC/DC
417,92 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 25mm, 24-240 AC/DC
AK0510.S20.025
25mm
94
62
232
25
177
J+J S20, 20 Nm
24 - 240 AC/DC
417,92 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 32mm, 24-240 AC/DC
AK0510.S20.032
32mm
122
72
243
32
177
J+J S20, 20 Nm
24 - 240 AC/DC
424,59 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 40mm, 24-240 AC/DC
AK0510.S20.040
40mm
131
88
265
40
177
J+J S20, 20 Nm
24 - 240 AC/DC
428,48 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 50mm, 24-240 AC/DC
AK0510.S20.050
50mm
150
103
282
50
177
J+J S20, 20 Nm
24 - 240 AC/DC
430,16 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Klebemuffe 63mm, 24-240 AC/DC
AK0510.S20.063
63mm
177
120
390
63
177
J+J S20, 20 Nm
24 - 240 AC/DC
451,58 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S35, 2fach Klebemuffe 75mm, 24-240 AC/DC
AK0510.S35.075
75mm
216
150
401
75
177
J+J S35, 35 Nm
24 - 240 AC/DC
571,69 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S55, 2fach Klebemuffe 90mm, 24-240 AC/DC
AK0510.S55.090
90mm
257
181
450
90
177
J+J S55, 55 Nm
24 - 240 AC/DC
777,31 €*
Stk.:

inkl. 19% USt. , Versandkostenfreie Lieferung

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
