PPFV automatischer Schnellentlüfter - triple effect

Artikelnummer: AK0323

29,36 €

inkl. 16% USt., zzgl. Versand

ArtikelNr. Variante Preis Menge
AK0323.000.020 1/2" 29,36 €*
AK0323.000.025 3/4" 29,36 €*
AK0323.000.032 1" 29,36 €*

inkl. 16% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PA automatischer Schnellentlüfter "triple effect", Aussengewinde

Anschluss:
Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PA Polyamid
Farbe:
Schwarz, Oberteil: Blau
UV-stabil:
Ja

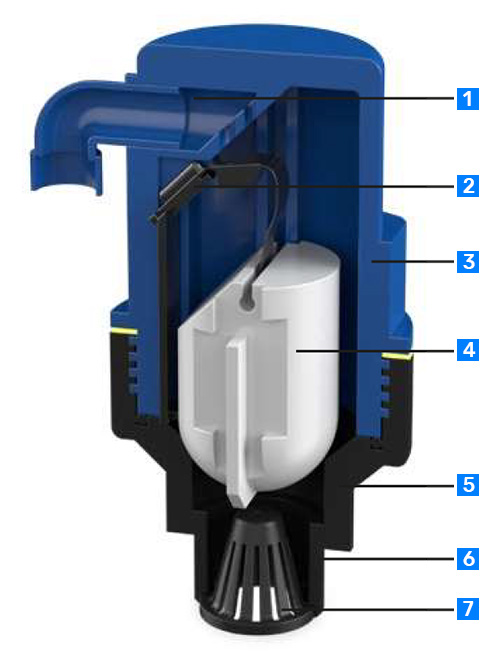

AK0323 Querschnitt

Erklärung

1. Großer Lochabschnitt: 75 mm². Kleiner Lochabschnitt: 3,83 mm²
2. Dichtung: EPDM
3. Körper: PP/PA
4. Schwimmer: PP
5. Basis: PA
6. Gewindetyp: BSP G
7. Vorfilter: PPFV


Materialen

EPDM = Ethylen-Propylen-Dien-Kautschuke
GFPP = Glasfaser verstärktes Polypropylen
PA = Polyamid
PP = Polypropylen
BSP = Gewindebezeichnung

PA automatischer Schnellentlüfter "triple effect"

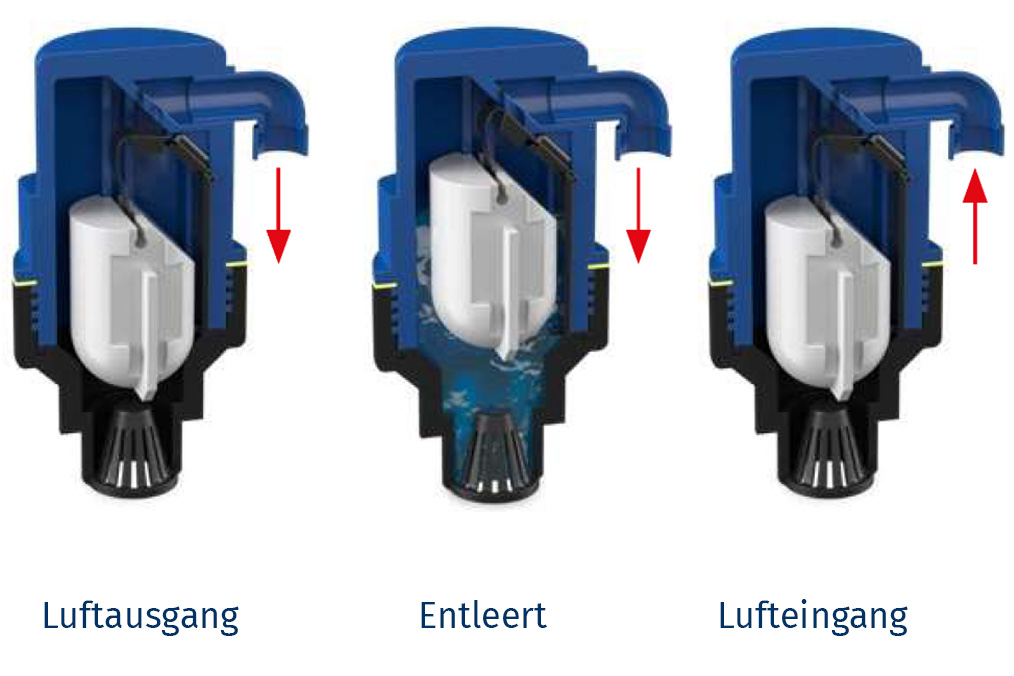

Der Schnellentlüfter "triple effect" kombiniert die Funktionen von "automatic" und "double effect". Er besitzt zwei Öffnungen, eine als Luftausgang, die andere als Lufteingang. Während das Wasser die Rohre füllt, drückt es die Luft durch die große Öffnung im Ventil nach außen. Die kleine Öffnung bleibt während dieses Prozesses offen. Wenn das System unter Druck steht, öffnet sich die kleine Öffnung automatisch, sobald diese kleine Luftblasen erkennt, die durch die Flüssigkeitsturbulenzen erzeugt werden.
AK0323 Detailgrafik

Automatischer Schnellentlüfter
