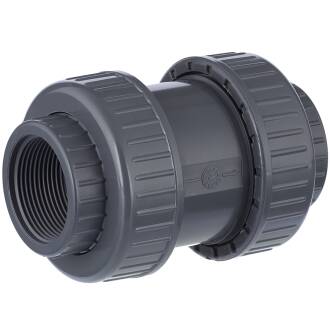

PVC-U Rückschlagventil 2fach Überwurf Innengewinde 1 1/2"

Artikelnummer: AK0813.000.050
13,95 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)

Wissenswert

1 BAR entspricht einer Wassersäule von ca. 10m, d.h. ein Öffungsdruck von z.B. 0,05 bar entspricht einer Wassersäule von 50cm.
Stk.
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)
Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagventil 2fach Überwurf 2fach Innengewinde

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Rückschlagventil technische Information

PVC-U Rückschlagventil Druckverlustkurve


Verkantsichere Konusführung und breite Feder für reibungslosen Betrieb


Die breite Feder sowie die vierfach Konusführung ist ideal für einen leichten, reibungslosen Betrieb und sichert die gleichmäßige, plane Abdichtung des Verschlusskonus mittels des einliegenden EPDM -O-Rings.

AK0962 Detail


Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust garantiert 0,1 bar Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AK0962 Detail


DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
