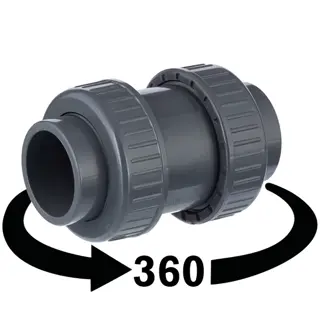

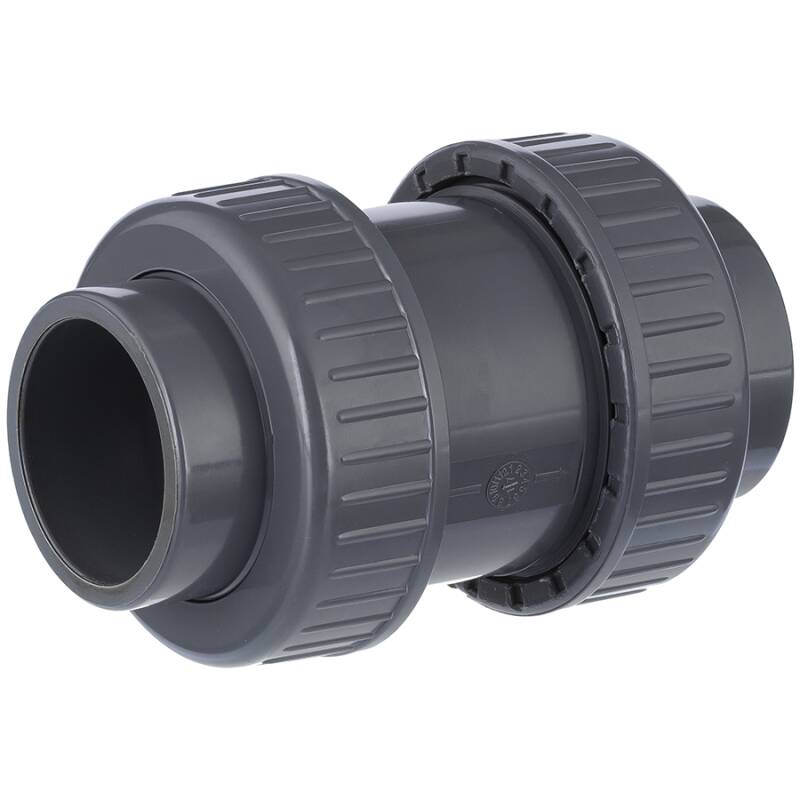

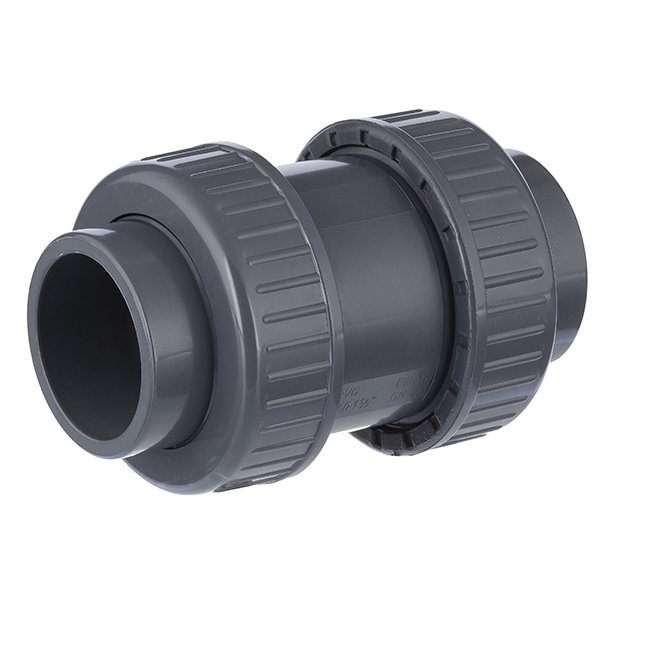

PVC-U Rückschlagventil 2fach Überwurf Klebemuffe

Artikelnummer: AR-906
ab 6,97 € *
inkl. 19% USt., zzgl. Versand
sofort verfügbar
Auswahl
Beschreibung
Video
ArtikelNr.
Variante
Preis
Menge
A-962-16
16mm
6,97 €*
A-962-20
20mm
6,97 €*
A-962-25
25mm
8,37 €*
A-962-32
32mm
9,14 €*
A-962-40
40mm
10,86 €*
A-962-50
50mm
15,29 €*
A-962-63
63mm
21,65 €*
A-962-75
75mm
59,45 €*
momentan vergriffen
A-962-90
90mm
69,75 €*
A-962-110
110mm*
72,20 €*
Alle Preise inkl. 19% USt., zzgl. Versand
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.

Die Definition, der Verwendungszweck des Artikels sowie die Nutzmaße sind klar definiert. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir im eigenen Interesse Maße anzufragen.
Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Auswahl
Beschreibung
Video
* Variante 110mm - breite Feder, keine Stößelführung



 Anschluss:       2fach Überwurf, 2fach Klebemuffe
 Temperatur:  bis 45°C konstant, kurzzeitig 60°C
 Arbeitsdruck (PN):  max. 16 bar bei 20°C
 Material:  PVC-U
 Feder:  Edelstahl V2A, AISI-302
 Farbe:  Grau

Rückschlagventil mit einem Kegel und V2A Feder als Verschlussmechanismus

» stehend und liegend einsetzbar

» ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Einsatz

» Tellerdichtung EPDM

» Feder, geführt vom Kegelstößel - kann durch diese Führung nicht verkanten

» Feder, geführt durch Kegelstößel - weniger Schmutzfestsetzung in der Feder (Haare etc.) im Vergleich zu einer breiten Feder ohne Stößelführung

» Kegel in Halbkugelform, Abdichtung nicht am Kegel - dadurch weniger Strömungsverwirbelungen

» ideal für ein starres Leitungssystem, da Rückschlagventileinheit leicht zu entnehmen

* Der Artikel hat zwei Überwurfmuttern. Die Explosionszeichnung dient lediglich zur visuellen Darstellung des Innenaufbaus.

Druckverlust_Rueckschlagventil

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings

 Ersatzteile für Rückschlagventil 2fach Überwurf

 » das Gewinde der Überwurfmutter unterliegt keiner Norm. Alle Anbieter weltweit verwenden hier meist ein ungenormtes Grobgewinde. Eine Kompatibilität untereinander wäre hier rein zufällig.

» der Innendurchmesser von Muffen ist genormt, aber nicht der Aussendurchmesser oder der Auflagendurchmesser. Eine Kompatibilität zu Fremdkugelhähnen wäre rein zufällig.

» die Größe bzw. der Durchmesser oder Stärke von Dichtungen bzw. O-Ringen unterliegt keiner Norm. Eine Kompatibilität zu Fremdkugelhähnen wäre rein zufällig.

Ersatzteil
 für A-962-16
 für A-962-20
 für A-962-25
 für A-962-32
 für A-962-40
 für A-962-50
 für A-962-63
Ersatzteil


 für A-962-16
 für A-962-20
 für A-962-25
 für A-962-32
 für A-962-40
 für A-962-50
 für A-962-63
