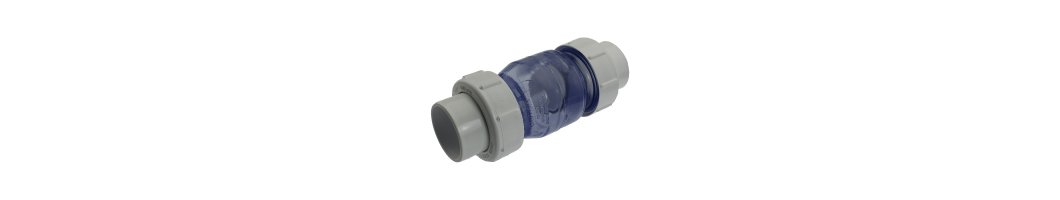

PVC-U Rückschlagventil transparent 2fach Klebemuffe

Artikelnummer: AK0820
ab
6,39 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
DN
L
L1
Preis
Menge
AK0820.000.020
20mm
54,5
20
15
82,5
16
6,39 €*
Stk.:
AK0820.000.025
25mm
59
25
20
93,5
19
8,64 €*
Stk.:
AK0820.000.032
32mm
69
32
25
111
21
9,08 €*
Stk.:
AK0820.000.040
40mm
79,5
40
32
122
26
12,89 €*
Stk.:
AK0820.000.050
50mm
94
50
40
142
32
14,34 €*
Stk.:
AK0820.000.063
63mm
117
63
50
170
38
19,87 €*
Stk.:
AK0820.000.075
75mm
140
75
58
210
42
59,87 €*
Stk.:
AK0820.000.090
90mm
176
90
80
285
57
107,10 €*
Stk.:
AK0820.000.110
110mm
177
110
78
285
58
151,37 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagventil transparent 2fach Überwurf 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau - transparenter Körper
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Rückschlagventil transparent 2fach Überwurf Klebemuffe

orange dot Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve


Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus

orange dot Ersatzteile Rückschlagventil HTC Serie AK0820

orange dot Download

DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
