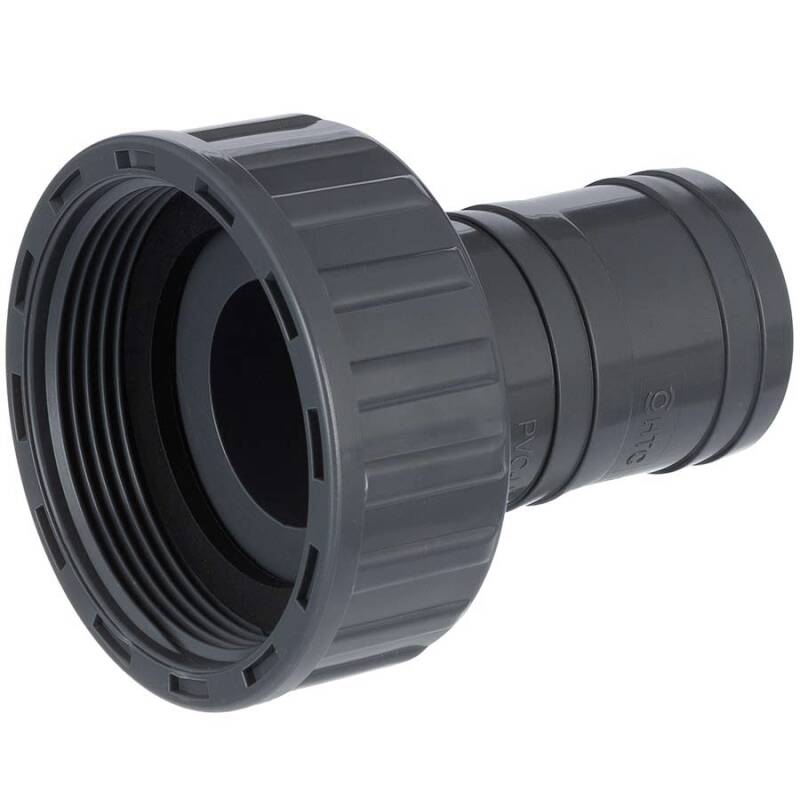

PVC-U Schlauchtülle mit Überwurfmutter
2,62 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AF0803

Produktbild Artikel-Nr. Variante Preis Menge
PVC-U Schlauchtülle mit Überwurfmutter 12/14mm x 1/2" AF0803.020.012 1/2" x 12/14mm 2,75 €*

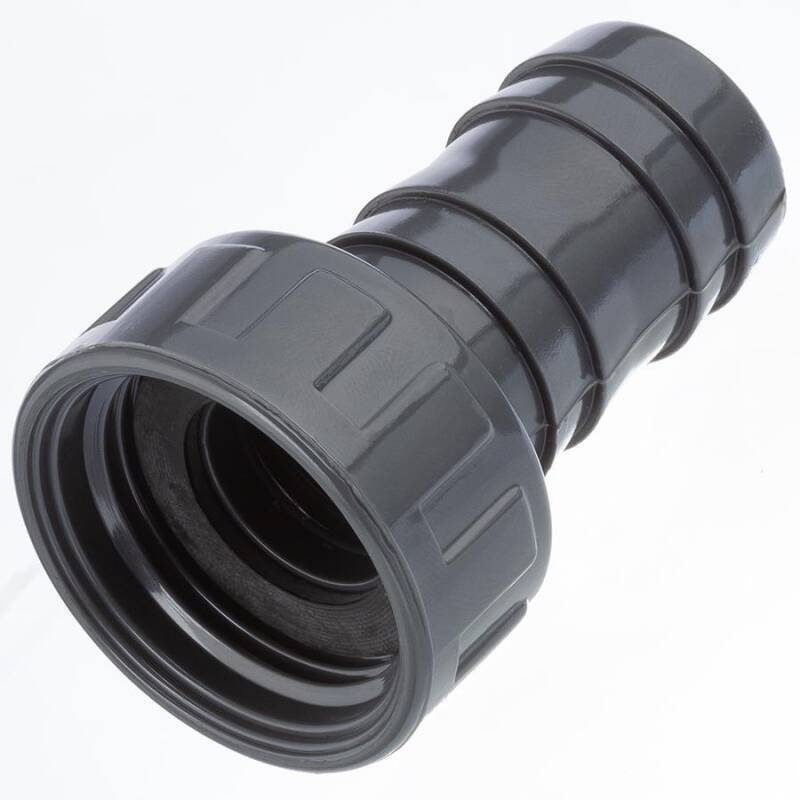

PVC-U Schlauchtülle mit Überwurfmutter 16mm x 3/4" AF0803.025.016 3/4" x 16mm 2,62 €*
PVC-U Schlauchtülle mit Überwurfmutter 18mm x 3/4" AF0803.025.018 3/4" x 18mm 2,67 €*
PVC-U Schlauchtülle mit Überwurfmutter 20mm x 3/4" AF0803.025.020 3/4" x 20mm 2,86 €*

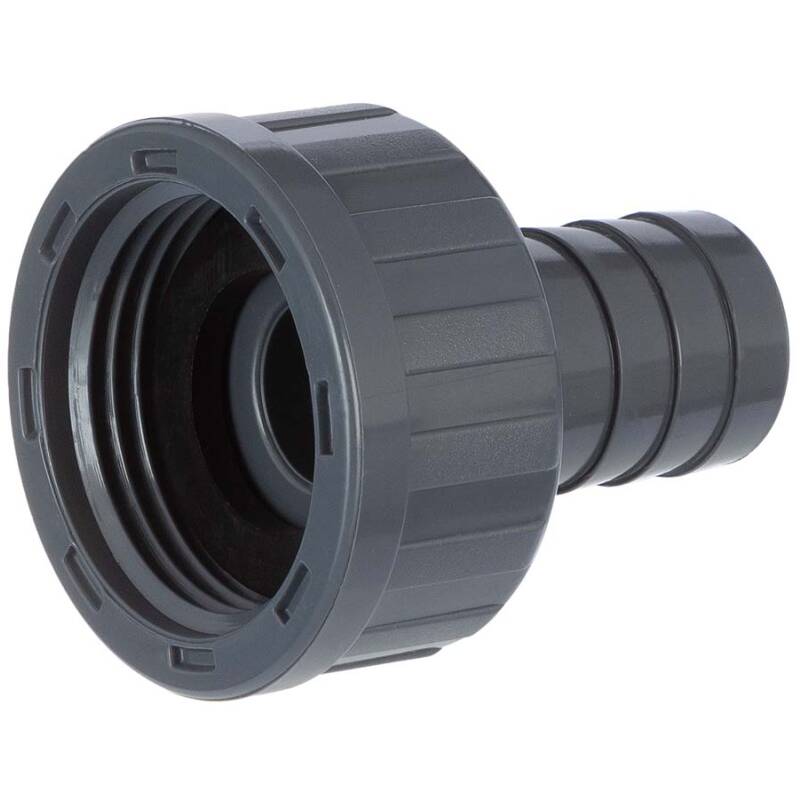

PVC-U Schlauchtülle mit Überwurfmutter 20mm x 1" AF0803.032.020 1" x 20mm 2,77 €*

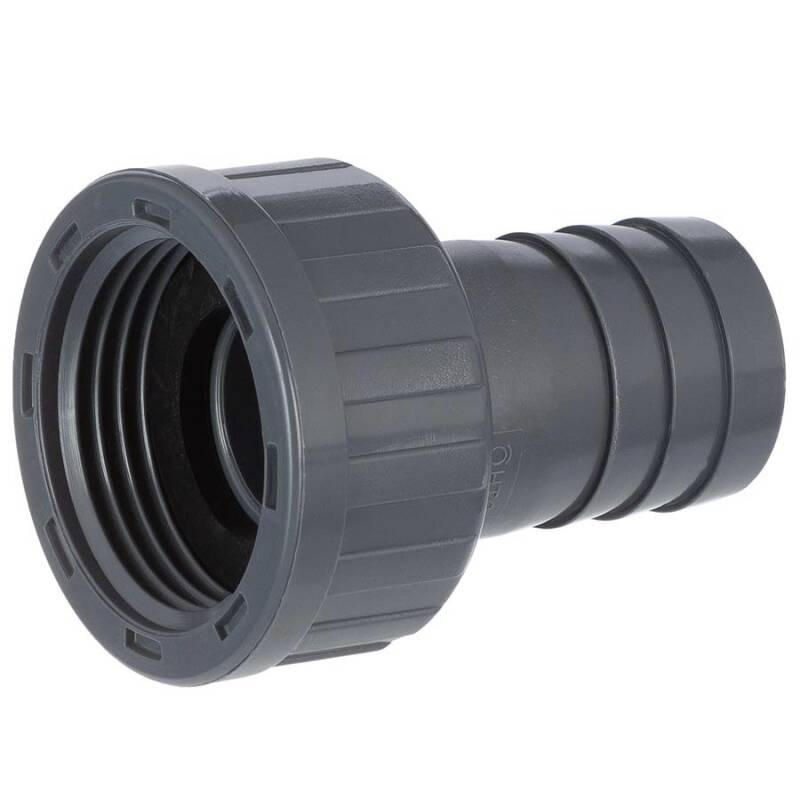

PVC-U Schlauchtülle mit Überwurfmutter 25mm x 1" AF0803.032.025 1" x 25mm 2,89 €*
PVC-U Schlauchtülle mit Überwurfmutter 25/27mm x 1 1/4" AF0803.040.025 1 1/4" x 27/25mm 4,27 €*

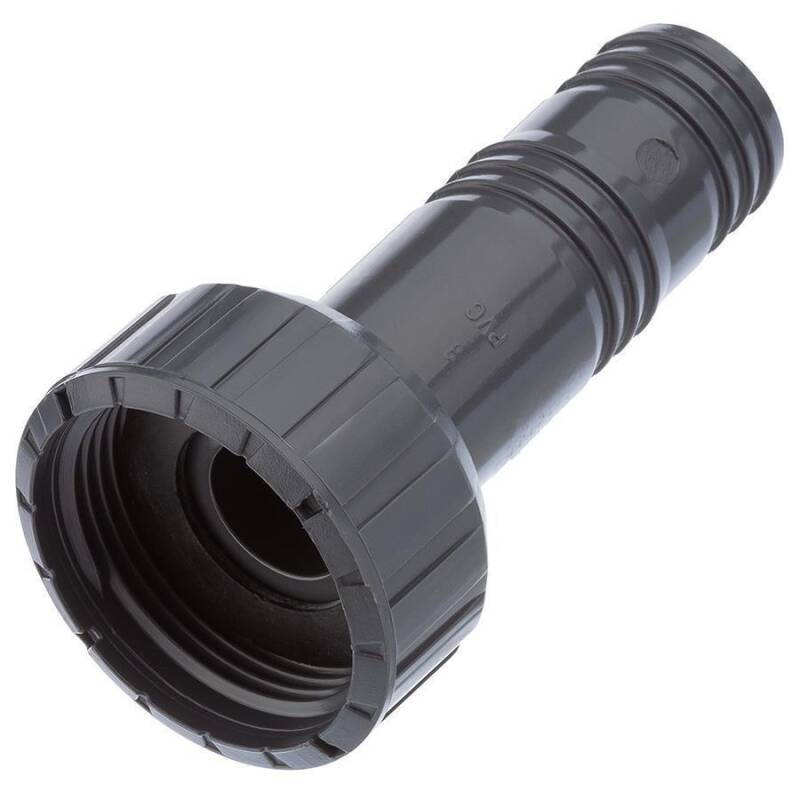

PVC-U Schlauchtülle mit Überwurfmutter 30/32mm x 1 1/2" AF0803.050.032 1 1/2" x 30/32mm 5,71 €*
PVC-U Schlauchtülle mit Überwurfmutter 40mm x 1 1/2" AF0803.050.040 1 1/2" x 40mm 4,44 €*

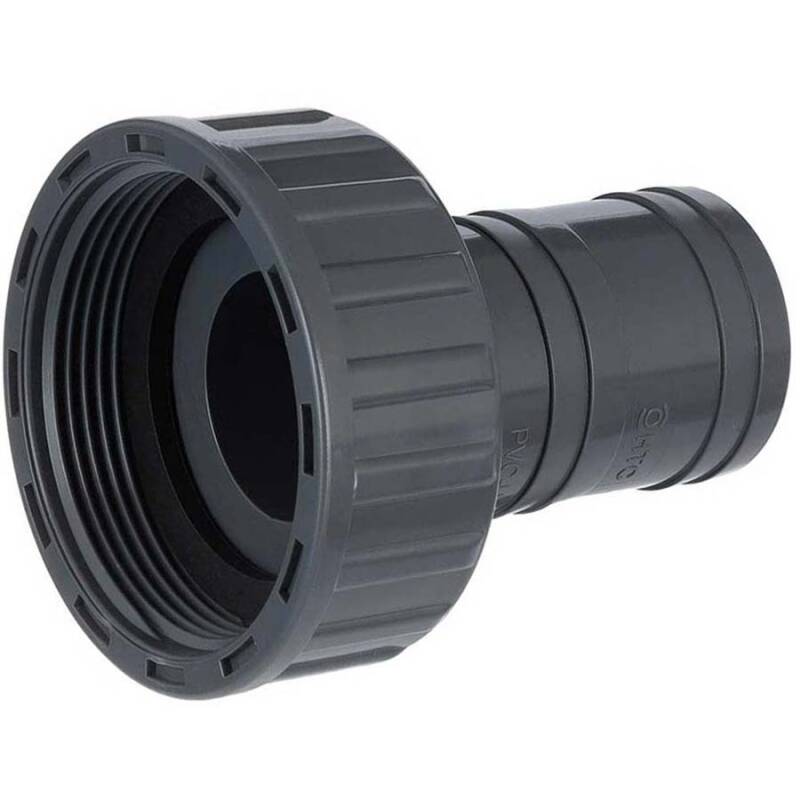

PVC-U Schlauchtülle mit Überwurfmutter 38mm x 2" AF0803.063.038 2" x 38mm 5,78 €*
PVC-U Schlauchtülle mit Überwurfmutter 40mm x 2" AF0803.063.040 2" x 42/40mm 8,72 €*
PVC-U Schlauchtülle mit Überwurfmutter 50mm x 2" AF0803.063.050 2" x 50mm 5,36 €*
PVC-U Schlauchtülle mit Überwurfmutter 60mm x 2 1/2" AF0803.075.060 2 1/2" x 60mm 7,15 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Schlauchtülle mit Überwurfmutter

Anschluss:
Überwurfmutter (Innengewinde) x Tülle
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit innenliegender Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Dichtung:
EPDM
Farbe:
Grau
Einsatzbereich:
Pikto
Tipp: PVC-U ist ein harter Kunststoff und die Tüllen haben eine ausgeprägte Rippenstruktur, was ideal für den Halt des Schlauches ist. Setzen Sie Ihre Schlauchschelle über den Schlauch direkt hinter eine Rippe. Bei spiralverstärktem Schlauch schieben Sie den Schlauch soweit auf, dass Sie einerseits die Rippenstruktur der Tülle beachten und ebenso die Schelle zwischen den Spiralen ansetzen können. Bei kleineren Durchmessers bewähren sich hier eher zwei schmale Schellen als eine breite Schelle.
Es empfiehlt sich die Tülle festzuschrauben und erst dann den Schlauch aufzuziehen.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Schlauchtülle mit Überwurfmutter Innengewinde

Die Überwurfmutter der PVC-U Schlauchtülle ist nicht an der Tülle fixiert und frei drehbar. Die Schlauchtülle kann somit aufgedreht oder wieder abgeschraubt werden, ohne den Schlauch zu verdrehen.
Die PVC-U Schlauchtülle mit Überwurfmutter hat einen innenliegende Flachdichtung, welche den Fitting gegen entsprechendes Gegengewinde flachdichtend abdichtet. Die Überwurfmutter hat ein BSP G Zollgewinde, das gängige Gewinde der Sanitärtechnik und kann gegen jedes identische Aussengewinde flachdichtend verschraubt werden. Metallfittings mit BSP R Gewinde können u.U. das Kunststoffgewinde beeinflußen. Die Überwurfmutter ist frei beweglich, wodurch Montage und Demontage wesentlich einfacher durchgeführt werden kann und auch bereits angebrachte Schläuche auf der Tülle sich nicht verdrehen.
Die PVC-U Tülle mit Überwurfmutter inklusive Flachdichtung ist beständig gegen Chlor und Salzwasser und empfiehlt sich hierdurch als idealer Schlauchverbinder bei Poolbau und Teichbau. Der maximale Arbeitsdruck von bis zu 10 bar bei 20°C Medium Wasser macht diesen Fitting ebenso interessant für andere Anwendungen in der chemischen Industrie, Anlagenbau sowie technischen Konstruktionen.
