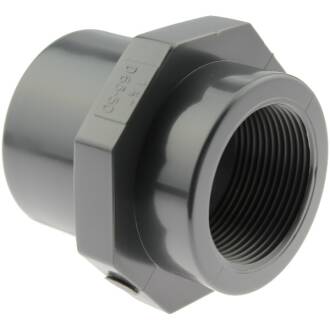

PVC-U Übergangsmuffe, Klebestutzen/-muffe x Innengewinde 90/75 x 2 1/2"

Artikelnummer: AF0301.090.075
4,74 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)
Stk.
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  (DE - Ausland abweichend)
Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Übergangsmuffe, Klebemuffe/-stutzen x Innengewinde

Anschluss:
Klebemuffe/-stutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe in der Muffe


Die PVC-U Übergangsmuffe besitzt zwei Klebenutzmaße neben dem gegenüberliegendem Innengewinde. Das äußere Maß (das größere Maß) gibt die Dimension des Stutzen an. So kann die PVC-U Übergangsmuffe in eine passende Klebemuffe eingeklebt werden, um so diesen Fitting mit einem Innengewinde zu versehen.
PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe über den Stutzen bzw. Rohr

Mit dieser Variante können PVC-U Kleberohr oder Fittings mit einem passenden Stutzenaussenmaß mit einem Innengewinde versehen werden. Der Stutzen bzw. das Rohr hat das identische Maß zum inneren Maß (Muffe) des PVC-U Übergangsmuffe.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Übergangsmuffe, Klebestutzen/-muffe x Innengewinde

Die Bezeichnung Übergangsmuffe ist der Übergang von Klebestutzen/Klebemuffe auf ein Innengewinde.

Die Klebeseite der PVC-U Übergangsmuffe kann zweifach eingesetzt werden: als Stutzen, hier wird das Aussenmaß genutzt um diesen Fitting in eine Klebemuffe einzukleben oder als Klebemuffe. Hier kann ein PVC-U Rohr oder ein Stutzen mit dementsprechendem Aussenmaß eingeklebt werden.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Die PVC-U Übergangsmuffe ist mit einem Sechskant ausgestattet, welcher eine einfache Verschraubung mithilfe eines Schraubenschlüssels ermöglich.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden
