PVC-U Valterra Rückschlagventil ohne Feder 2fach Klebemuffe

Artikelnummer: AKV962

28,70 €

inkl. 19% USt., zzgl. Versand

Artikel-Nr. Variante Preis Menge
AKV962.0AD.620 50mm 28,70 €*
AKV962.0AD.622 63mm 33,40 €*

inkl. 19% USt., zzgl. Versand

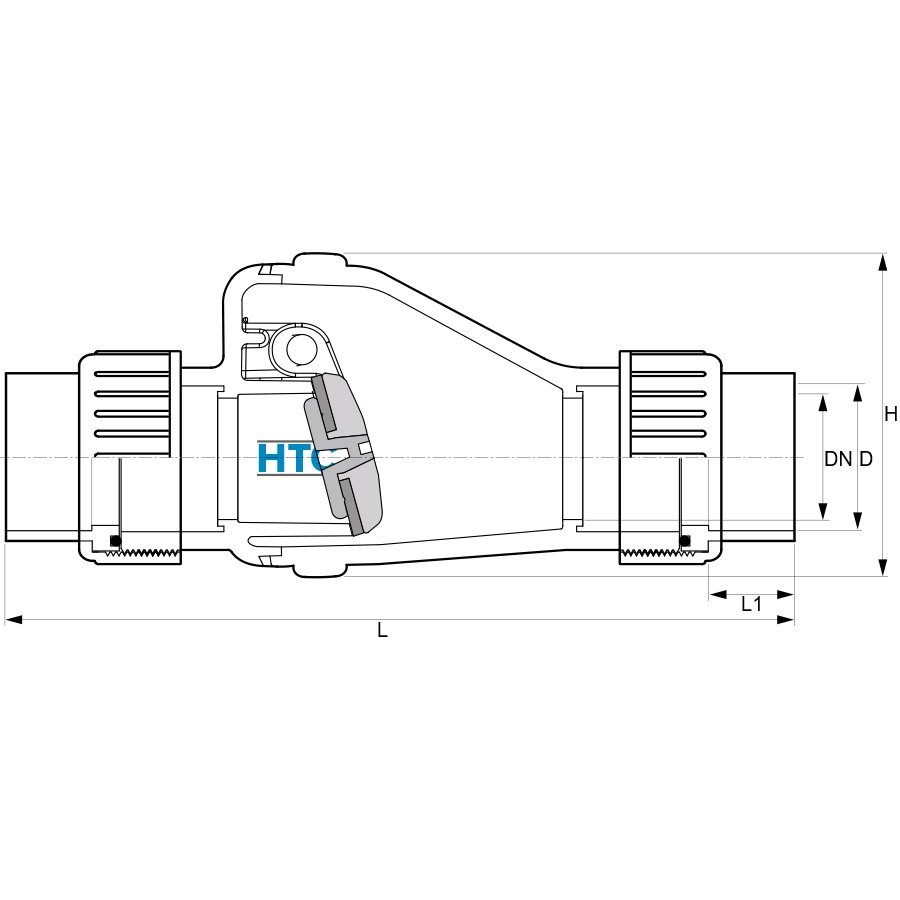

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Valterra Rückschlagventil 2fach 2/3 Kupplung 2fach Klebemuffe

Anschluss:
2fach 2/3 Kupplung Klebemuffe
Temperatur:
k. A.
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
k. A.
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Weiss, Klappenkörper transparent
Einsatzbereich:
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Durchfluß vs. Druckverlust 50mm

Liter pro Minute 37,8 75,7 113,5 151,4 189,2 227,1 264,9 302,8 340,6 378,5
Druckverlust bar 0,0280 0,0358 0,0434 0,0524 0,0620 0,0744 0,0868 0,1006 0,1172 0,1296

Durchfluß vs. Druckverlust 63mm

Liter pro Minute 37,8 75,7 113,5 151,4 189,2 227,1 264,9 302,8 340,6 378,5
Druckverlust bar 0,0172 0,0227 0,0262 0,0310 0,0351 0,0386 0,0406 0,0420 0,0448 0,0461

PVC-U Rückschlagklappe Valterra, 2fach 2/3 Kupplung 2fach Klebemuffe

Prinzip und Vorteil Valterra Rückschlagklappe

Das Rückschlagventil von Valterra hat keine Feder und ist zwingend waagrecht oder senkrecht so zu verbauen, dass bei ausbleibenden Pumpendruck der Klappenverschluss durch die Schwerkraft erfolgen kann. Der Klappenverschluss ist innerhalb eines vergrößerten, transparenten Gehäuses verbaut. Die Öffnung der Klappe kann dadurch maximal erfolgen und durch den fehlenden Federdruck ist der Kraftaufwand der Pumpe zu vernachlässigen. Somit eignet sich die Rückschlagklappe sehr gut für Pumpen für den Teich (Asynchronmotor). Die Klappe ist im Gegensatz zu den meisten Klappenschließmechanismen leicht schräg schließend, so dass der Klappenschluß unter Schwerkraft verstärkt wird - ein sehr gutes Feature.

PVC Valterra Rückschlagventil mit großem transparentem Sichtgehäuse

Das große, transparent Gehäuse ermöglicht einen freien Blick auf die Funktionalität der Rückschlagklappe und zur Kontrolle des Verschmutzungsgrades. Sollten Fremdkörper o.ä. im Schließbereich sich verhängen, so ermöglichen die beiden 2/3 Kupplungen die Entnahme der Armatureinheit zu Inspektion und Reinigunugszwecken.

Inspektion und Reinigung der Rückschlagklappe von Valterra

Die Klebemuffen sind über 2/3 Kupplungen mit dem transparenten Gehäuse der Rückschlagklappe verbunden. Dadurch kann die Armatureinheit einfach aus dem Leitungssystem entnommen werden um z.B. Reinigungsarbeiten durchzuführen.

Valetrra Rückschlagventil Herstellerangaben

Der Hersteller liefert keine Belastungsdaten, deshalb ist das Ventil ausschließlich für Teich, Pool oder andere Niederdruckanlagen einzusetzen.
