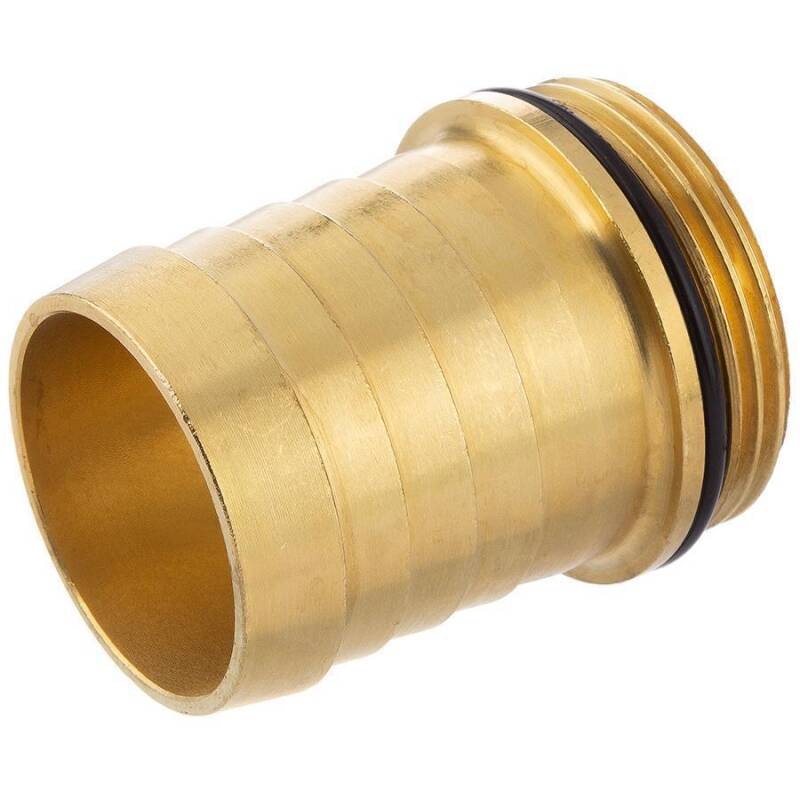

Portagomma maschio in ottone con O-Ring

Codice articolo: MF0811
Auswahl Steuerzone / Lieferland
a partire da
1,42 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
D1
DN
G
L
L1
L2
SW
Prezzo
Quantità
MF0811.020.013
1/2" x 13mm
13 (14,5/13)
23,5
11
1/2" (20,95mm)
36
6
24
1,42 €*
pz:
MF0811.025.013
3/4" x 13mm
13 (14,5/13)
29,5
11
3/4" (26,44mm)
39
6
27
1,46 €*
pz:
MF0811.025.019
3/4" x 19mm
19 (20,5/19)
28
16,5
3/4" (26,44mm)
41
6
28
1,70 €*
pz:
MF0811.025.025
3/4" x 25mm
25 (25,5/23,5)
29
20,5
3/4" (26,44mm)
41
7
28
1,99 €*
pz:
MF0811.032.019
1" x 19mm
19 (20,5/19)
34
16,5
1" (33,25mm)
43
7
29
2,11 €*
pz:
MF0811.032.025
1" x 25mm
25 (26/24,5)
34
22
1" (33,25mm)
46
7
33
2,24 €*
pz:
MF0811.032.032
1" x 32mm
32 (33/31)
35
26
1" (33,25mm)
46
7
32
3,12 €*
MF0811.040.025
1 1/4" x 25mm
25 (26/24)
43,5
21
1 1/4" (41,91mm)
49
8
35,5
3,56 €*
pz:
MF0811.040.032
1 1/4" x 32mm
32 (33/31)
44
27,5
1 1/4" (41,91mm)
50
8
36
3,69 €*
pz:
MF0811.040.038
1 1/4" x 38mm
38 (39/36,5)
44
33
1 1/4" (41,91mm)
54
8
40
4,95 €*
pz:
MF0811.040.040
1 1/4" x 40mm
40 (41/38,5)
44
34
1 1/4" (41,91mm)
54
8
39,5
5,37 €*
pz:
MF0811.050.038
1 1/2" x 38mm
38 (39/36,5)
51
33
1 1/2" (47,81mm)
58
9
42
6,99 €*
pz:
MF0811.050.040
1 1/2" x 40mm
40 (41/38,5)
51
35
1 1/2" (47,81mm)
58
9
42
6,91 €*
pz:
MF0811.050.050
1 1/2" x 50mm
50 (51/49)
53
40
1 1/2" (47,81mm)
60
9
44
7,90 €*
pz:
MF0811.063.060
2" x 60mm
60 (61/59)
55
2" (59,61mm)
76
15
47,5
70
17,14 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Portagomma in ottone con filetto maschio e O-Ring

La sigillatura avviene esclusivamente tramite l'O-Ring e non è necessario sigillare ulteriorimente il filetto. Questo portagomma in ottone con O-Ring integrato è ideale anche per filettature femmine in plastica.


Estremitá:
Filetto maschio con O-Ring x portagomma
Filettatura:
Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, sigillatura con O-Ring
Pressione nominale (PN):
PN 10 bar
Materiale portagomma:
Ottone MS 58 | CW614N
Materiale O-Ring:
NBR
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Ottone
