Raccordo a baionetta con filetto maschio in ottone per serbatoio (simile a GEKA)

Raccordo a baionetta con filetto maschio in ottone per serbatoio (simile a GEKA)

Codice articolo: GK0822

Auswahl Steuerzone / Lieferland

6,45 €

compr. 19% IVA , più

disponibilità immediata

Visualizza descrizione articolo in PDF

Come misurare un raccordo filettato

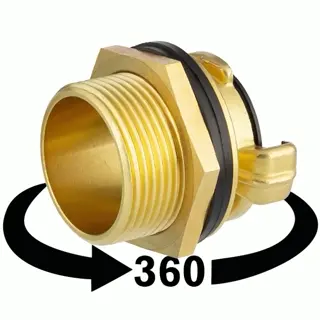

Vista 3D

Questo prodotto ha delle varianti. Selezioni la variante desiderata.

disponibilità immediata

Varianti

Cod. Art.

Versione

min. foro

Prezzo

Quantità

GK0822.000.040

1 1/4" x GEKA ähnl.

1 1/4" (41,91mm)

27,5

6,87 €^*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo a baionetta filettato per serbatoio, in ottone - simile a GEKA

Raccordo utile in svariate applicazioni: connessioni con serbatoi, barili, contenitori o cisterne per acqua piovana - Raccordo rapido simile a GEKA.

Estremitá:

Filetto maschio x raccordo rapido a baionetta sim. GEKA

Filettatura:

Filettatura BSP G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, non autosigillante, sigillatura con stoppa, pasta sigillante o simili

Temperatura:

da -20°C a 150°C

Pressione d'esercizio (PN):

10 bar

Materiale:

Ottone UNE EN 12165

Guarnizione:

2x guarnizioni piatte in NBR, colore nero

Colore:

Ottone

Raccordo per serbatoio filetto maschio x raccordo a baionetta sim. GEKA - Esempio di utilizzo: serbatoio da 30 l

Facile da fissare anche in contenitori rotondi con piccoli diametri
Nell'esempio entrambe le guarnizioni sono montate all'esterno per compensare la flessione del contenitore
In caso di forti curvature del contenitore, aggiungere del silicone per migliorare la sigillatura
