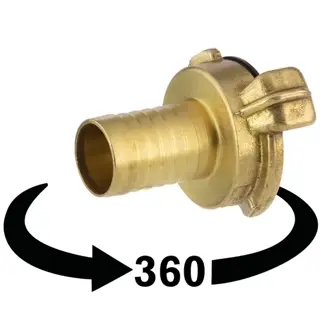

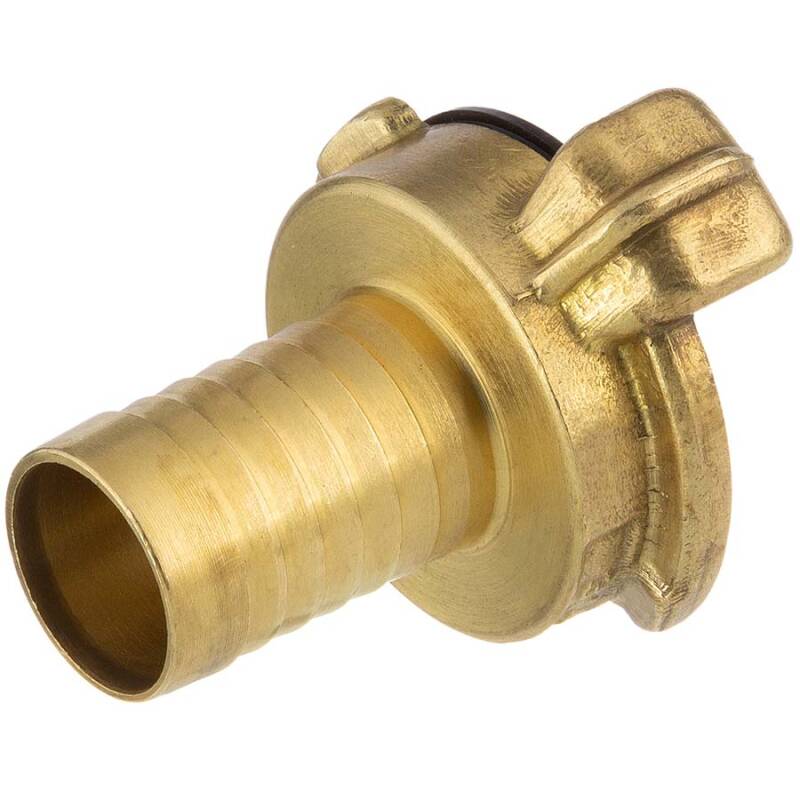

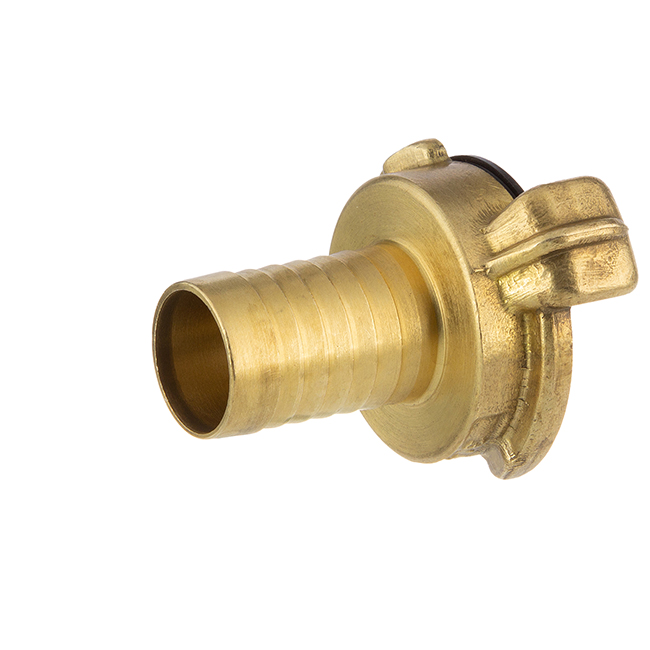

Raccordo a baionetta portagomma in ottone

Codice articolo: GK0001
Auswahl Steuerzone / Lieferland
a partire da
1,90 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

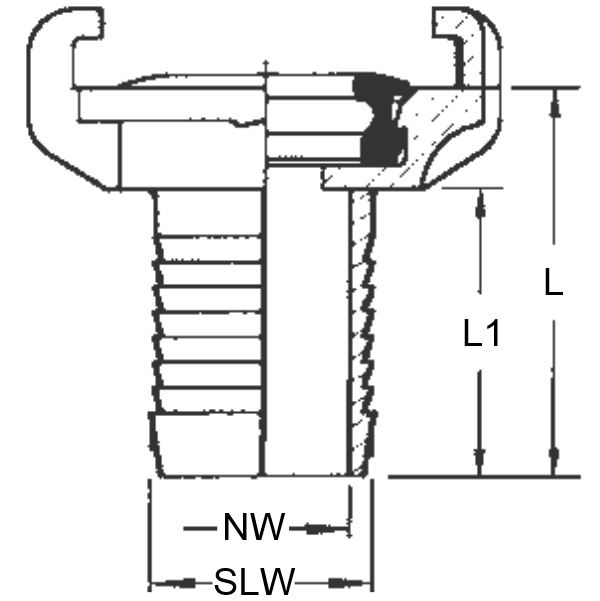

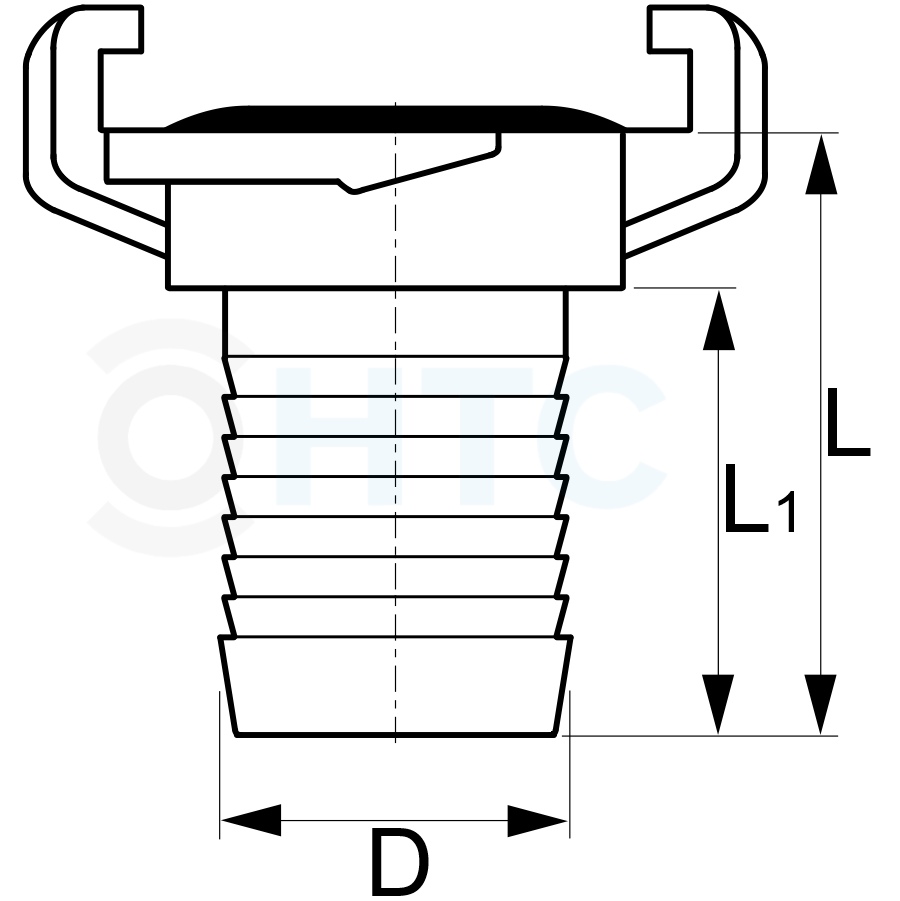

Cod. Art.
Versione
L
L1
NW
SLW
ø tubo interno
Prezzo
Quantità
GK0001.000.016
3/8"
41
28
8
10
10
1,90 €*
pz.:
GK0001.000.020
1/2"
40
28
10
13
13 (1/2" Schlauch)
2,00 €*
pz.:
GK0001.000.025
3/4"
43
31
16
19
19 (3/4" Schlauch)
2,15 €*
pz.:
GK0001.000.032
1"
47
35
22
25
25 (1" Schlauch)
2,61 €*
pz.:
GK0001.000.040
1 1/4"
54
42
29
32
32 (1 1/4" Schlauch)
3,33 €*
pz.:
GK0001.000.050
1 1/2"
57
42
35
38
38 (1 1/2" Schlauch)
4,47 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Raccordo a baionetta portagomma in ottone per tubo flessibile

Connessione:
Raccordo rapido a baionetta x portagomma
Temperatura:
da ca. -10°C a +90°C
Pressione d'esercizio (PN):
max. 10 bar
Materiale:
Ottone CW617N
Guarnizione:
Gomma nitrile-butadiene (NBR)
  • La dimensione interna del tubo flessibile é espressa in mm. Attenzione: con le espressioni tubo flessibile 1/2" o tubo flessibile 3/4" non ci si riferisce alle stesse dimensioni in pollici valide per i raccordi filettati!


Unire tubi flessibili di diametri differenti - semplice, veloce, sicuro
