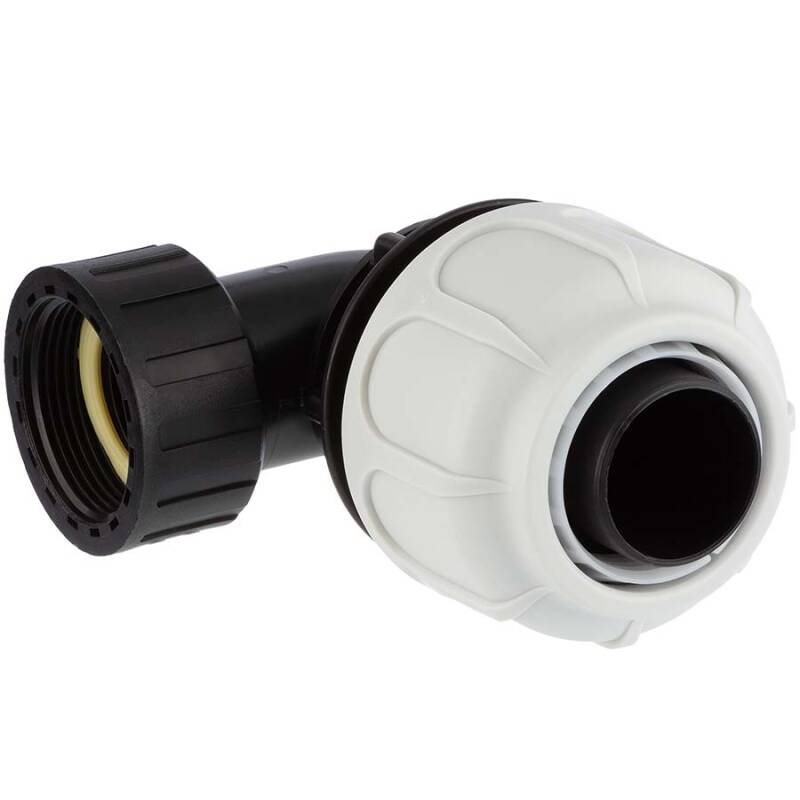

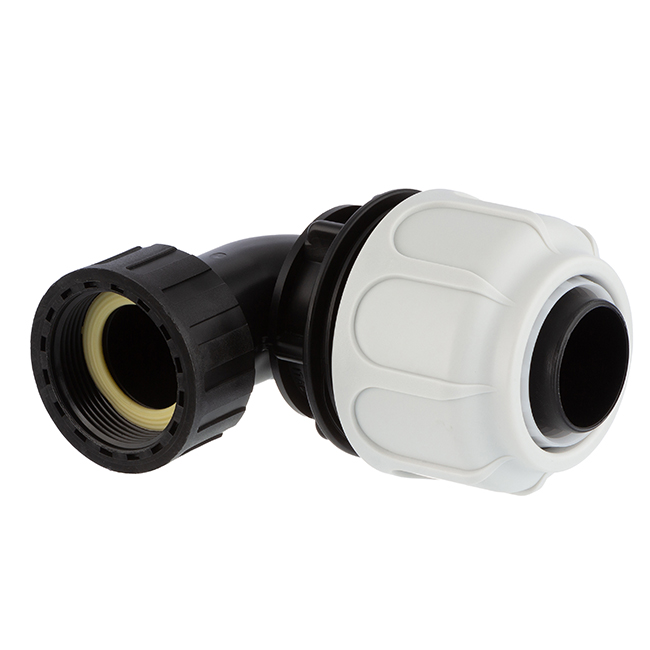

Raccordo a compressione a 90° BD FAST con filetto femmina per tubi di aspirazione e mandata

Codice articolo: PKS407
Auswahl Steuerzone / Lieferland
a partire da
5,59 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato

wichtiger Hinweis

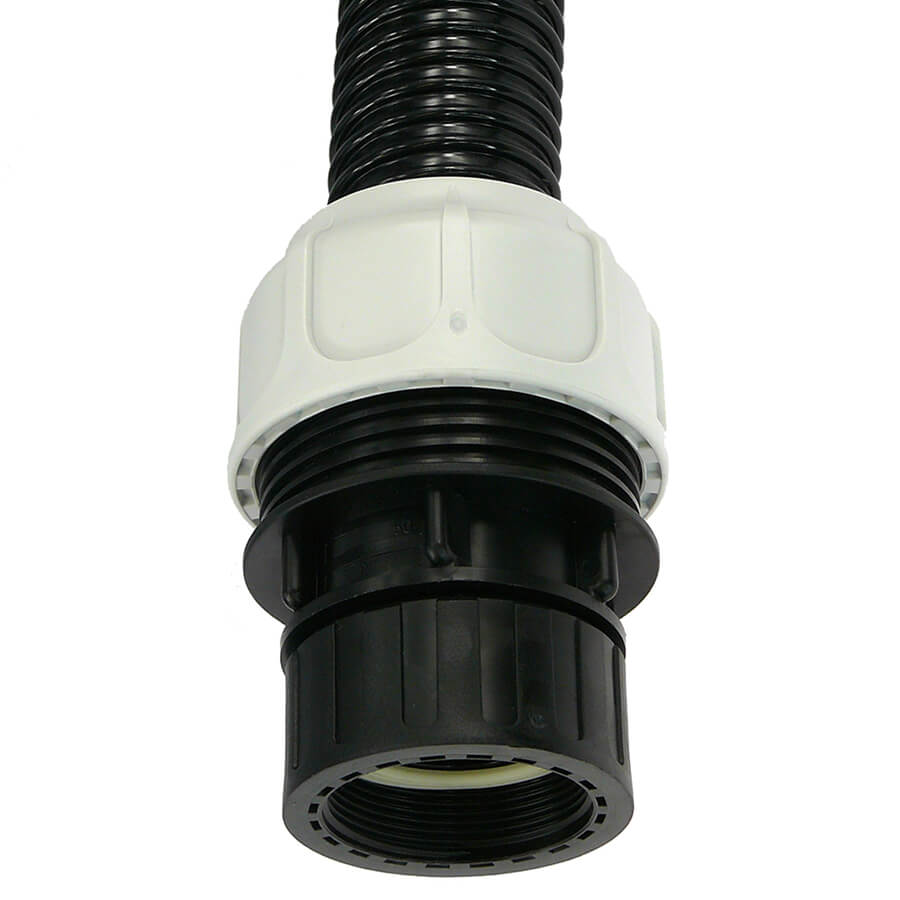

Geeignet für alle Arten von Schläuchen mit Verstärkungsspirale, bei denen der Innendurchmesser maßgeblich ist.

Nicht geeignet für Flex- oder Klebeschlauch, bei denen der Aussendurchmesser maßgeblich ist oder Solar- bzw. Schwimmbadschlauch.
  • disponibilità immediata

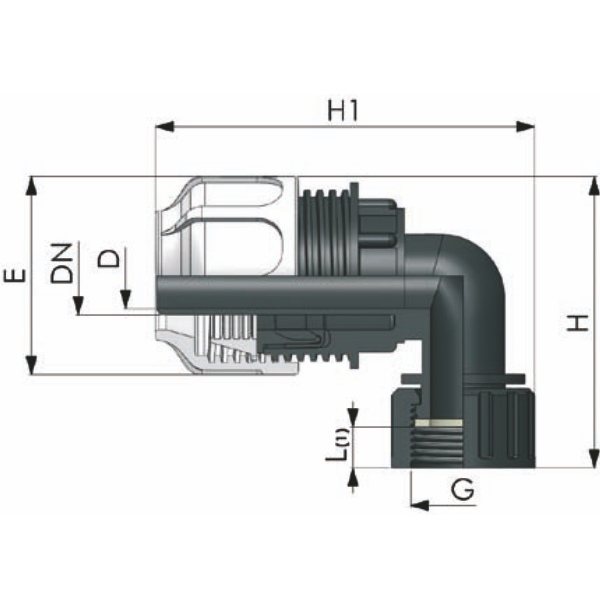

Varianti

Cod. Art.
Versione
D
DN
E
G
H
h1
L(1)
Peso
ø tubo interno
Prezzo
Quantità
PKS407.025.032
25mm x 1"
20,5
25
62
1" (33,25mm)
90
120
12
117
25
5,59 €*
pz.:
PKS407.032.040
32mm x 1 1/4"
27
32
71
1 1/4" (41,91mm)
108
130
14
166
32
8,94 €*
pz.:
PKS407.025.050
25mm x 1 1/2"
20,5
25
62
1 1/2" (47,80mm)
97
117
14
216
25
7,68 €*
pz.:
PKS407.038.050
38mm x 1 1/2"
33,5
38
85
1 1/2" (47,80mm)
120
145
14
264
38
12,36 €*
pz.:
PKS407.040.050
40mm x 1 1/2"
34,5
40
85
1 1/2" (47,80mm)
120
145
14
263
40
12,36 €*
pz.:
PKS407.050.063
50mm x 2"
43
50
102
2" (59,61mm)
120
167
16
444
50
17,64 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemm Kupplung für Schlauch, Klemme x Innengewinde Überwurfmutter

Innen-ø mm
Wandstärke mind. mm
Wandstärke max. mm
Schlauch max. A-ø
20
2,3
3,5
27
25
2,3
3,5
32
32
2,5
4,0
40
38
2,7
5,0
48
40
2,7
5,0
50
50
3,3
5,5
61
60
4,0
6,5
73

Installation

Klemmfitting

  1. Spaltring
  2. Pressring
  3. Dichtring

Klemmfitting

  1. Körper
  2. Überwurfmutter
  3. Spaltring
  4. Pressring
  5. Dichtring
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.
