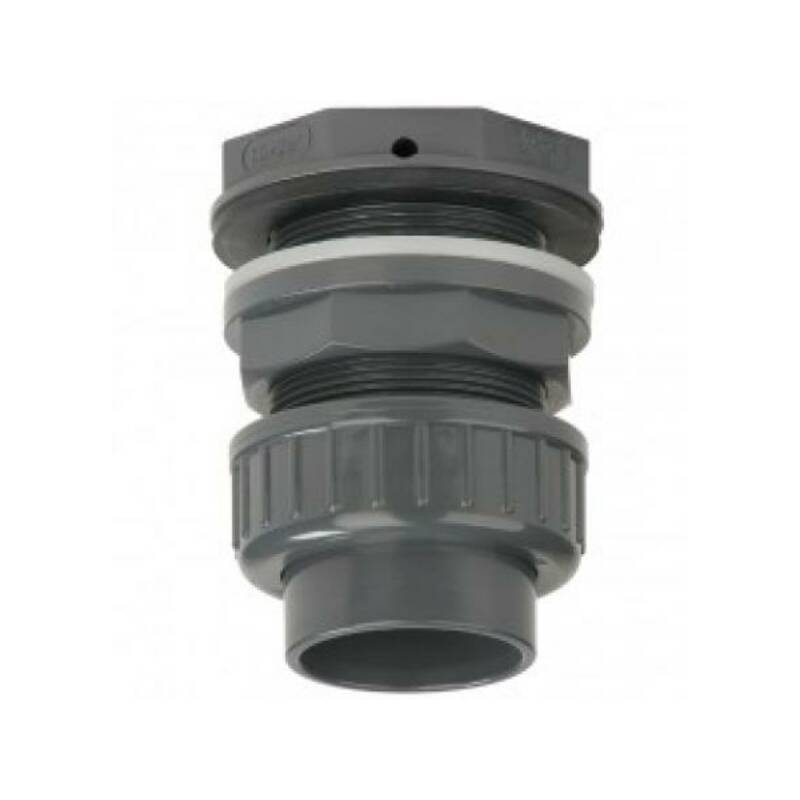

Raccordo per serbatoio con bocchettone in PVC-U

Codice articolo: AF0826

Cod. Art. Versione Prezzo Quantità
AD845 16mm x 3/4"-16mm 13,07 €*
AD846 20mm x 1"-20mm 14,14 €*
AD847 25mm x 1 1/4"-25mm 15,42 €*
AD848 32mm x 1 1/2"-32mm 19,71 €*
AF0826.063.040 40mm x 2"-40mm 33,97 €*
AF0825.070.050 50mm x 2 1/4"-50mm 48,53 €*
AD851 63mm x 2 3/4"-63mm 55,98 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Behälteranschluß mit Verschraubung, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Tipp: Idealerweise setzen Sie die Flachdichtung auf der Seite des Behälters mit der Flüssigkeit. Die Mindestbohrung gibt das Maß "G" vor. Je größer Ihre Bohrung, um so sorgfältiger sollte Ihre Abdichtung durchgeführt werden. Generell sollte die Abdichtung mit Sanitärsilikon o.ä. unterstützt werden. Diese Form der Abdichtung ist relativ leicht zu bewerkstelligen und sicher vor Leckage. Bei Demontage ist der Silikonfilm leicht mit einem Messer vom Behälter zu trennen.

DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Behälteranschluss mit Verschraubung, 2fach Klebemuffe

Die Verschraubung bei diesem Behälteranschluss ermöglicht die Demontage bzw. die Trennung des Rohrsystems ohne den Behälteranschluss vom Behälter trennen zu müssen. Der Behälteranschluss mit Verschraubung aus Hart-PVC (PVC-U) von VDL - Van de Lande BV hat Bohrungen im Sechskantkopf, so dass der Behälter bis auf eine geringe Höhe leerlaufen kann.
