Rectangular valve box - Hunter PGV - ready & mounted

Item number: PA0330

292,06 €

including 19% VAT., no shipping costs

Item no. Variation Price Quantity
PA0330.JUM.104 1x Eingang Kugelhahn/Y-Filter x 4x Ausgang 292,06 €*
PA0330.JUM.105 1x Eingang Kugelhahn/Y-Filter x 4x Ausgang 293,38 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Plug&Work - komplett fertig montierte Ventilschächte mit Hunter PGV Ventilen

ausgesuchte Markenartikel: IRRITEC Ventilbox und Verteilerkomponenten - Hunter PGV Ventile mit Durchflussregulierung - UNIDELTA Klemmfittings und Kugelhahn

Dieser Ventilschacht mit integrierten Vorfilter und absperrbaren Zulauf empfiehlt sich, wenn der Zulauf von einer Pumpe erfolgt oder inhouse keine Technik installiert werden kann oder soll. Der Anbindung erfolgt mit einem Unidelta Klemmfitting für PE-Rohr 25mm oder 32mm und alle vier Ausgänge sind mit einem Klemmfitting für PE-Rohr 25mm oder 32mm versehen. Somit können bis zu vier verschiedene Kreisläufe angesteuert werden.


Der Zulauf ist mit einem Y-Filter mit Edelstahlsieb 120my gesichert. Angesaugte Grobpartikel bei Pumpeneinsatz werden so zurückgehalten und Ventile oder Düsen vor Beschädigung oder Verstopfung geschützt.. Direkt darauf folgt ein hochwertiger Unidelta Kugelhahn zum Absperren des Zulaufs für alle Verteilersektionen.



Alle vier Verteilerstränge sind mit einem regelbaren (flow control) Hunterventil PGV versehen sowie einem folgendem, senkrechtem Abgang zur Anbindung von Zusatzaggregaten.

Zusätzlich ist der Ventilschacht bereits mit einer Wassersteckdose ausgestattet, so dass direkt am Ventilschacht ein zusätzlicher Anschluss eines Wasserschlauches möglich ist.


Als weiteres Feature ist die Ventilbox bereits mit einem Druckluftanschluss ausgestattet. Der Druckluftanschluss ist ausgestattet mit einem GEKA-Anschluss mit Tülle 10mm und ist durch den vorgelagerten Irritec Mini-Kugelhahn absperrbar. Der Druckluftanschluss ist abschraubbar und kann auf allen vier Verteilersträngen aufgesetzt werden. Die Verschraubung erfolgt schnell und einfach mit den Einheiten des modularen IRRITEC Verteilersystems.



Der Ventilschacht kann weiter wachsen! Das Verteilersystem hat entlang der Längsachse an beiden Seiten Erweiterungsmöglichkeiten, um z.B. eine weitere reine Verteilerstation an entfernter Stelle anzuschließen. Werden diese Anschlüsse nicht benötigt, so sind die Anschlüsse, sowie alle anderen offenen Anschlüsse durch abschraubbare Endkappen verschlossen. Alle Überwurfmuttern sind mit Flachdichtungen versehen und haben eine 1" (33,25mm) drehbare Überwurfmutter.
Die Verteilerstränge und Magnetventile sind auf maximal 10 Bar (PN10) ausgelegt.
! Achtung ! der Druckluftanschluss ist auf 4 Bar begrenzt. Wird Ihre Bewässerungsanlage mit mehr als 4 Bar betrieben, so wird ein anderer Kugelhahn benötigt.



  • Irritec Jumbo-Ventilschacht aus hochschlagzähem, schwarzen Kunststoff, Deckel Grün mit Schraubsicherung
  • Front 1 Eingang komplett mit Y-Filter und Unidelta Kugelhahn, 4 Ausgänge, 2 seitliche Ausgänge für Erweiterungen


PA0330 Detail Y-Filter und Unidelta Kugelhahn

Zulauf mit PP-Y-Filter incl. Filterpatrone Edelstahlnetz 120 micron und UNIDELTA Kugelhahn

Der Y-Filter hält Partikel größer als 120micron im Wasserzufluß zuverlässig zurück und sichert so die hochwertigen Folgearmaturen und Magnetventile vor eventuellen Beschädigung sowie Düsen oder Regner vor Verstopfung.
Der hochwertige Kugelhahn von UNIDELTA ermöglicht ein Absperren des Wasserzuflußes direkt vor Ort um bequem Änderungen, Austausch oder Kontrolle einzelner Elemente im Ventilschacht durchführen zu können.

PA0330 Detail Huunter PGV Ventil

Regelbare (flow control) Magnetventile Hunter PGV

4 Elektromagnetventile PGV-101, Profi-Qualität von Hunter (24 VAC) steuern zuverläßig und sind zusätzlich regelbar (flow control).

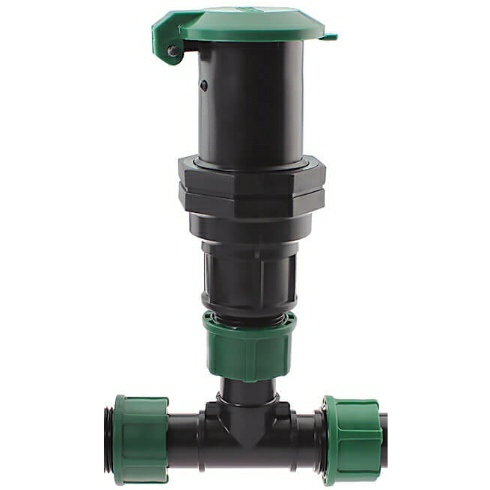

PA0330 Detail Irritec Wassersteckdose

IRRITEC Wassersteckdose

Über die Wassersteckdose (Lieferung inklusive Wasserschlüssel 3/4") ist es möglich auch direkt am Ventilschacht eine kurzzeitige externe Wasserentnahme z.B. über einen Gartenschlauch anzuschließen.

PA0330 Detail Druckluftabschluss

Druckluftanschluss

Druckluftanschluss mit GEKA-Anschluss in Messing zum Anstecken eines 10mm Schlauches kann auf jeden Kreislauf aufgeschraubt werden, so dass zuverlässig alle Sektoren mit Druckluft ausgeblassen werden kann um die Anlage winterfest zu machen. Der vorgelagerte Mini-Kugelhahn schließt diesen Anschluss während des regulären Betriebes.



MEHR LESEN PP Y-Filter, 2fach Aussengewinde mit Filterpatrone Edelstahlnetz

MEHR LESEN PP Kugelhahn von UNIDELTA
MEHR LESEN Hunter Magnetventil PGV 24 VAC
MEHR LESEN PP Mini Kugelhahn von IRRITEC
