U-PVC female threaded check valve with 1 nut

Item number: AK0961

7,02 €

including 19% VAT., plus shipping

Item no. Variation Price Quantity
AK0961.000.020 1/2" 7,02 €*
AK0961.000.032 1" 9,25 €*
AK0961.000.025 3/4" 8,38 €*
AK0961.000.040 1 1/4" 10,97 €*
AK0961.000.050 1 1/2" 15,36 €*
A-961-63 2" 21,47 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Rückschlagventil 1fach Überwurf, 2fach Innengewinde

Anschluss:
1fach Überwurf, 2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PVC-U
Tellerdichtung:
EPDM
Feder:
Edelstahl V2A, AISI-302
Farbe:
Grau

PVC-U Rückschlagventil 1fach Überwurf

  • stehend und liegend verbaubar
  • ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Verbau
  • Tellerdichtung EPDM

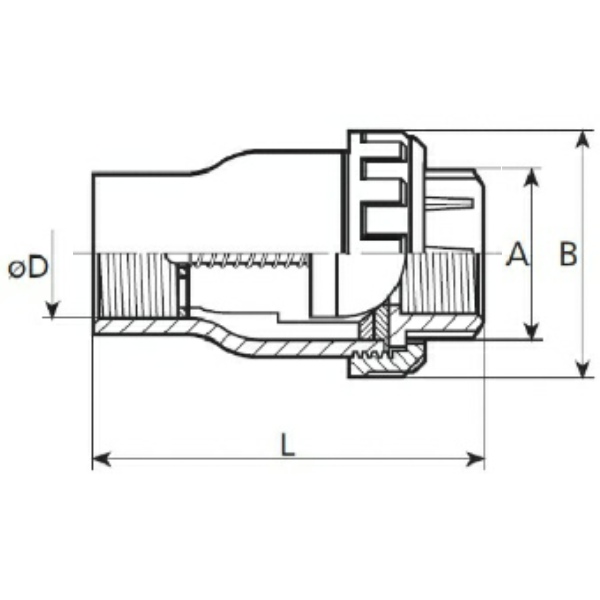

Rückschlagventil 1fach Überwurf Schnittbild
Beispielbild


Die Bauart und ihre Vorteile

  • Feder geführt vom Kegelstößel - keine Verkantung in der Führung im Vergleich zu einer breiten Feder ohne Stößelführung
  • Feder geführt vom Kegelstößel - weniger Schmutzfestsetzung in der Feder (Haare, Blätter, Tannennadeln etc.) im Vergleich zu einer breiten Feder ohne Stößelführung
  • Kegel in Halbkugelform, Abdichtungsring nicht am Kegel - dadurch weniger Strömungsverwirbelungen
  • Kegel in offener Halbkugelform - bessere, sofortige Abdichtung zur Tellerdichtung, da der rückfließende Wasserdruck den Kegelhohlraum zusätzlich beschwert und so besser verschließt

Wissenswert: 1 BAR entspricht einer Wassersäule von ca. 10m, d.h. ein Öffungsdruck von z.B. 0,05 bar entspricht einer Wassersäule von 50cm.

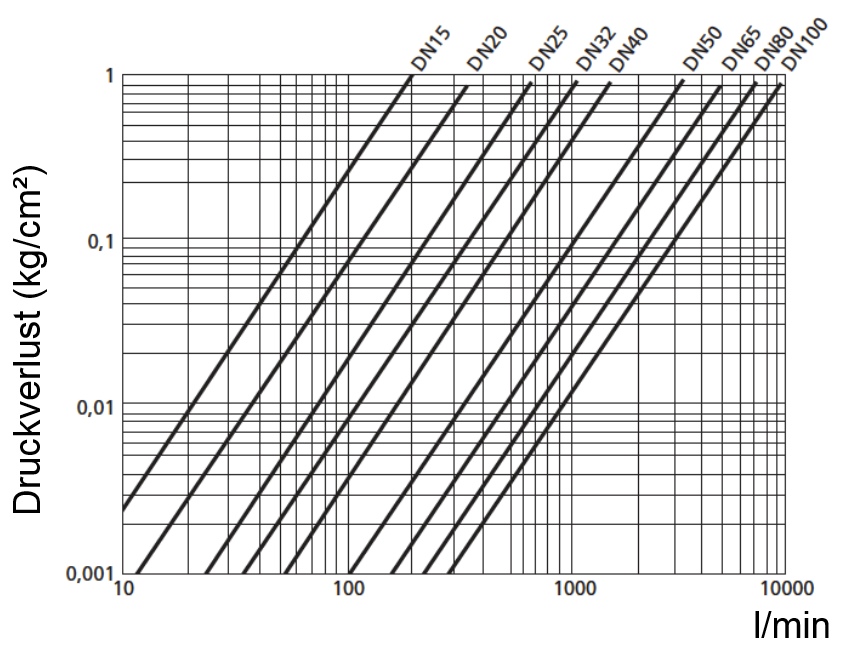

Druckverlust_Rueckschlagventil

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
DOWNLOAD Richtlinie 2014/68/EU über Druckgeräte
DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - Coraplax PVC-U Fittings

Ersatzteile für Rückschlagventil Typ AK0960, AK0961, AK0964

Klebemuffe
Klebemuffe CH
Innengewinde
Muffe Innengewinde CH
Überwurfmutter
Überwurfmutter CH Profi

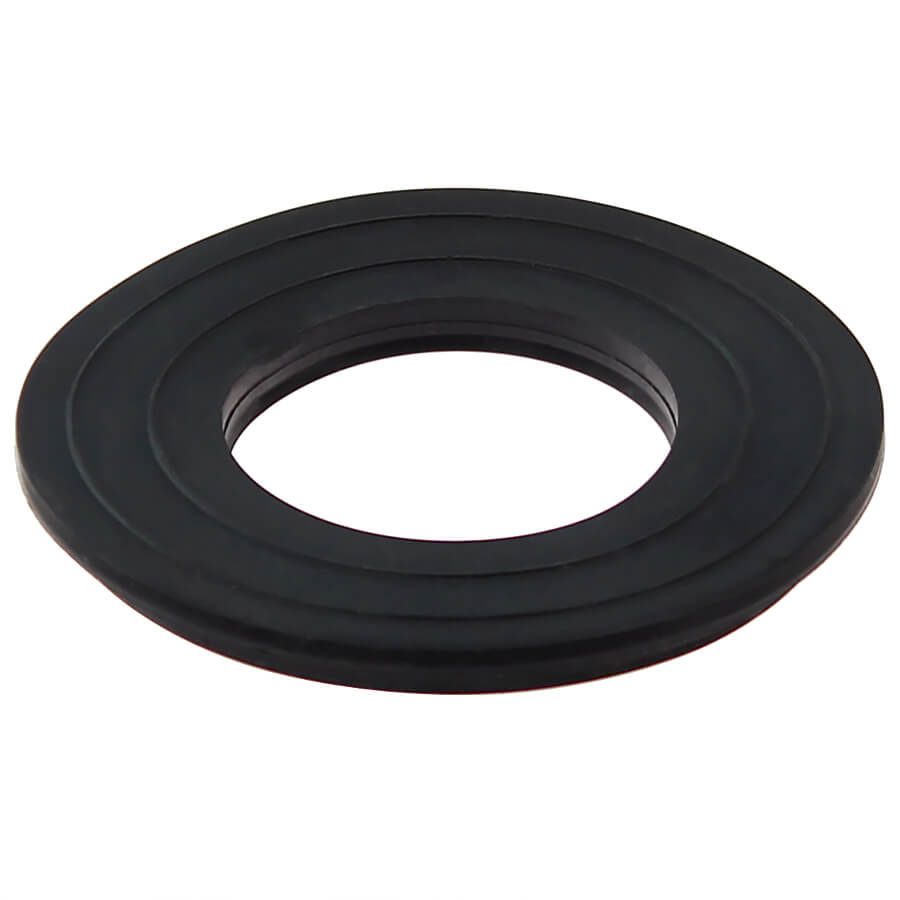

Tellerdichtung
Tellerdichtung Rückschlagventil 1fach CH
