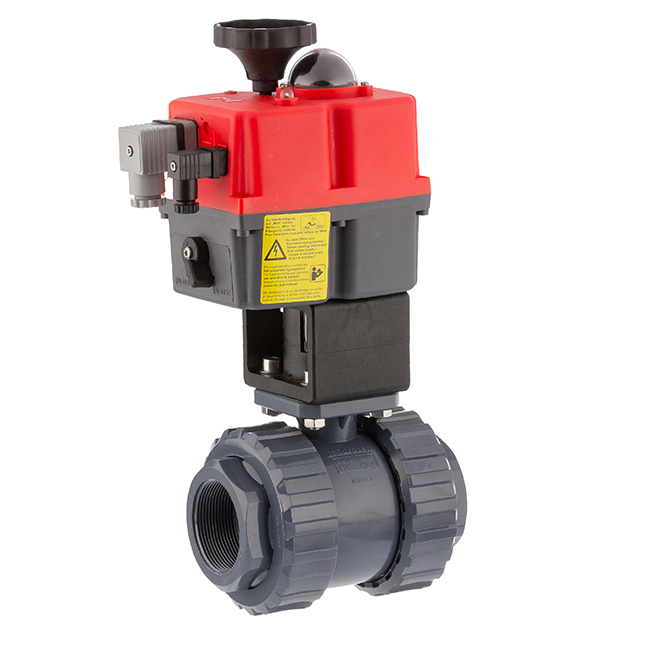

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico - filetto femmina

Codice articolo: AK0511
a partire da
310,23 €
  • Attualmente non disponibile
  • Attualmente non disponibile
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
D
E
Stellantrieb Typ
Tensione
Prezzo
Quantità
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, filetto femmina 1/2", 24 AC/DC
AK0511.L10.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J L10, 10 Nm
24 AC/DC
310,23 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, filetto femmina 3/4", 24 AC/DC
AK0511.L10.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J L10, 10 Nm
24 AC/DC
310,23 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, filetto femmina 1", 24 AC/DC
AK0511.L10.032
1"
122
72
243
1" (33,25mm)
177
J+J L10, 10 Nm
24 AC/DC
316,39 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, filetto femmina 1/2", 110-240 AC/DC
AK0511.H10.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
310,23 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, filetto femmina 3/4", 110-240 AC/DC
AK0511.H10.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
310,23 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, filetto femmina 1", 110-240 AC/DC
AK0511.H10.032
1"
122
72
243
1" (33,25mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
316,39 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 1/2", 24-240 AC/DC
AK0511.S20.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
418,18 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 3/4", 24-240 AC/DC
AK0511.S20.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
416,74 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 1", 24-240 AC/DC
AK0511.S20.032
1"
122
72
243
1" (33,25mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
424,33 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 1 1/4", 24-240 AC/DC
AK0511.S20.040
1 1/4"
131
88
265
1 1/4" (41,91mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
428,22 €*

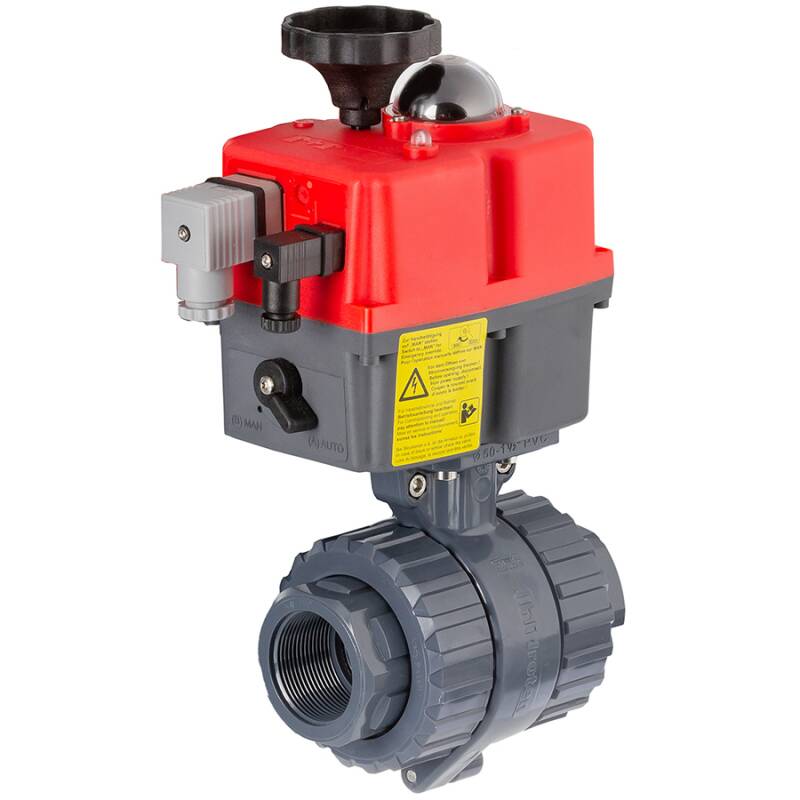

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 1 1/2", 24-240 AC/DC
AK0511.S20.050
1 1/2"
155
103
282
1 1/2" (47,81mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
431,10 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, filetto femmina 2", 24-240 AC/DC
AK0511.S20.063
2"
180
120
390
2" (59,61mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
451,84 €*

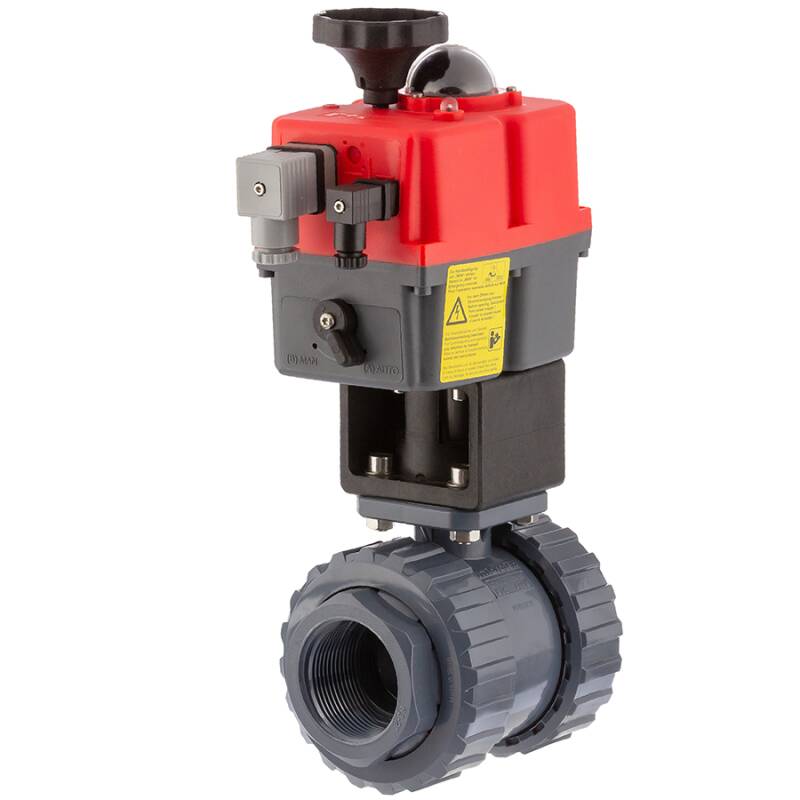

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S35, filetto femmina 2 1/2", 24-240 AC/DC
AK0511.S35.075
2 1/2"
202
150
401
2 1/2" (75,18mm)
177
J+J S35, 35 Nm
24 - 240 AC/DC
588,16 €*
#custom.onApplication#
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S55, filetto femmina 3", 24-240 AC/DC
AK0511.S55.090
3"
232
181
450
3" (87,88mm)
177
J+J S55, 55 Nm
24 - 240 AC/DC
783,07 €*

compr. 19% IVA , Consegna senza spese di spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn mit elektrischem Stellantrieb, Innengewinde

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.


MEHR LESEN Detailinfo: PVC-U Kugelhahn
MEHR LESEN Detailinfo: elektrischer Stellantrieb

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
