Ventilschacht Profi Distributor, Verteilerstation 1 Eingang x 4

Ventilschacht Profi Distributor, Verteilerstation 1 Eingang x 4 - 10 Ausgängen

Artikelnummer: PA0300.DIS

264,49 €

exkl. 19% USt., versandfreie Lieferung

Gewindekennung Zoll

Datenblatt als PDF

Produktbild	ArtikelNr.	Variante	B	B2	H	L	L2	Eingang	Ausgang	Gewicht	Preis	Menge
	PA0300.005.025	1 Eingang, 5 Ausgänge	500	370	310	650	520	32mm	5x 25mm	10300	264,49 €^*	Stk.:
	PA0300.005.032	1 Eingang, 5 Ausgänge	500	370	310	650	520	32mm	5x 32mm	10300	266,13 €^*	Stk.:
	PA0300.006.025	1 Eingang, 6 Ausgänge	500	370	310	650	520	32mm	6x 25mm	10850	300,44 €^*	Stk.:
	PA0300.006.032	1 Eingang, 6 Ausgänge	500	370	310	650	520	32mm	6x 32mm	10850	302,41 €^*	Stk.:
	PA0300.007.025	1 Eingang, 7 Ausgänge	500	370	310	650	520	32mm	7x 25mm	11400	336,97 €^*	Stk.:
	PA0300.007.032	1 Eingang, 7 Ausgänge	500	370	310	650	520	32mm	7x 32mm	11400	339,27 €^*	Stk.:
	PA0300.008.025	1 Eingang, 8 Ausgänge	500	370	310	650	520	32mm	8x 25mm	12000	372,92 €^*	Stk.:
	PA0300.008.032	1 Eingang, 8 Ausgänge	500	370	310	650	520	32mm	8x 32mm	12000	375,55 €^*	Stk.:
	PA0300.009.025	1 Eingang, 9 Ausgänge	500	370	310	650	520	32mm	9x 25mm	12550	408,88 €^*	Stk.:
	PA0300.009.032	1 Eingang, 9 Ausgänge	500	370	310	650	520	32mm	9x 32mm	12550	411,85 €^*	Stk.:
	PA0300.010.025	1 Eingang, 4 Ausgänge	500	370	310	650	520	32mm	10x 25mm	12900	451,55 €^*	Stk.:
	PA0300.010.032	1 Eingang, 10 Ausgänge	500	370	310	650	520	32mm	10x 32mm	12900	454,83 €^*	Stk.:

exkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

E-Mail

Ich möchte bei Verfügbarkeit des Artikels per E-Mail benachrichtigt werden.
(Bitte haben Sie Verständnis, dass unser Servicepersonal keine Aussage zu Lieferterminen geben kann.)

Ich habe die Datenschutzerklärung zur Kenntnis genommen. Ich stimme zu, dass meine Angaben und Daten zur Beantwortung meiner Anfrage elektronisch erhoben und gespeichert werden. Hinweis: Sie können Ihre Einwilligung jederzeit für die Zukunft per E-Mail an info@ht-connect.de widerrufen.

Artikeldetails

Beschreibung

Profi Distributor - komplett fertig montierte Verteilerstation mit Hunter PGV Ventilen

ausgesuchte Markenartikel: IRRITEC Ventilbox und Verteilerkomponenten - Hunter PGV Ventile mit Durchflussregulierung - UNIDELTA Klemmfittings und Kugelhahn

Unsere Verteilerstation PROFI Distributor ist erhältlich für 4 - 10 Kreisläufen und empfiehlt sich bei Inhouse Zulauf Technik und Installation der Ventilbox an zentraler Stelle in Ihrem Garten.
Die Anbindung erfolgt mit einem Unidelta Klemmfitting für PE-Rohr 25mm oder 32mm und alle Ausgänge sind mit einem Klemmfitting für PE-Rohr 25mm oder 32mm versehen.

Alle Verteilerstränge sind mit einem regelbaren (flow control) Hunterventil PGV versehen sowie einem folgendem, senkrechtem Abgang zur Anbindung von Zusatzaggregaten.

Der Ventilschacht kann weiter wachsen! Das 4fach-Verteilersystem hat entlang in Längsachse eine Erweiterungsmöglichkeit, um z.B. eine weitere reine Verteilerstation an entfernter Stelle anzuschließen. Wird der Anschluss nicht benötigt, so ist dieser durch eine abschraubbare Endkappe verschlossen. Alle Überwurfmuttern sind mit Flachdichtungen versehen und haben eine 1" (33,25mm) drehbare Überwurfmutter.
Bei Version 5fach bis 10fach ist die Verteilerbox in Mittelachse erweiterbar (Zusatzartikel benötigt).

Irritec Standard oder Jumbo-Ventilschacht aus hochschlagzähem, schwarzen Kunststoff, Deckel Grün mit Schraubsicherung
seitlich 1 Eingang - 4 - 10 Ausgänge
alle Varianten sind mit Druckluftanschluss ausgestattet

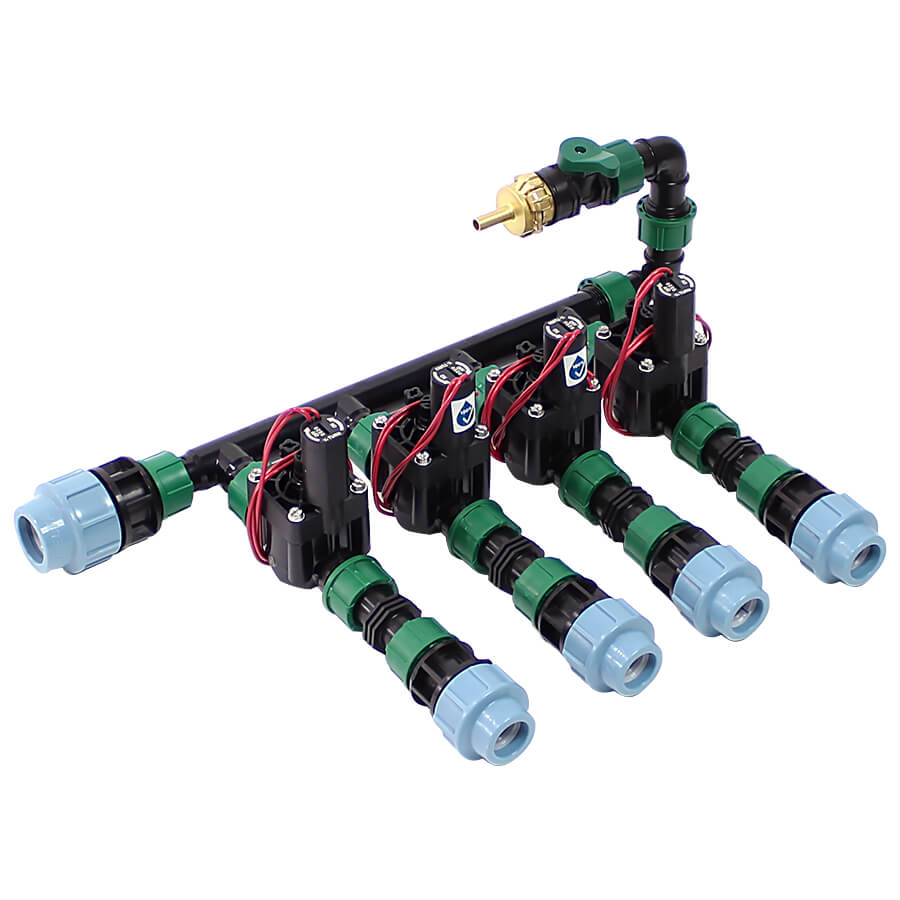

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und vier Ausgängen (erweiterbar)

Vierfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern vier Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher an allen Abgangssträngen angeschlossen werden kann.

In der Längsachse ist die Verteilerbox erweiterbar.

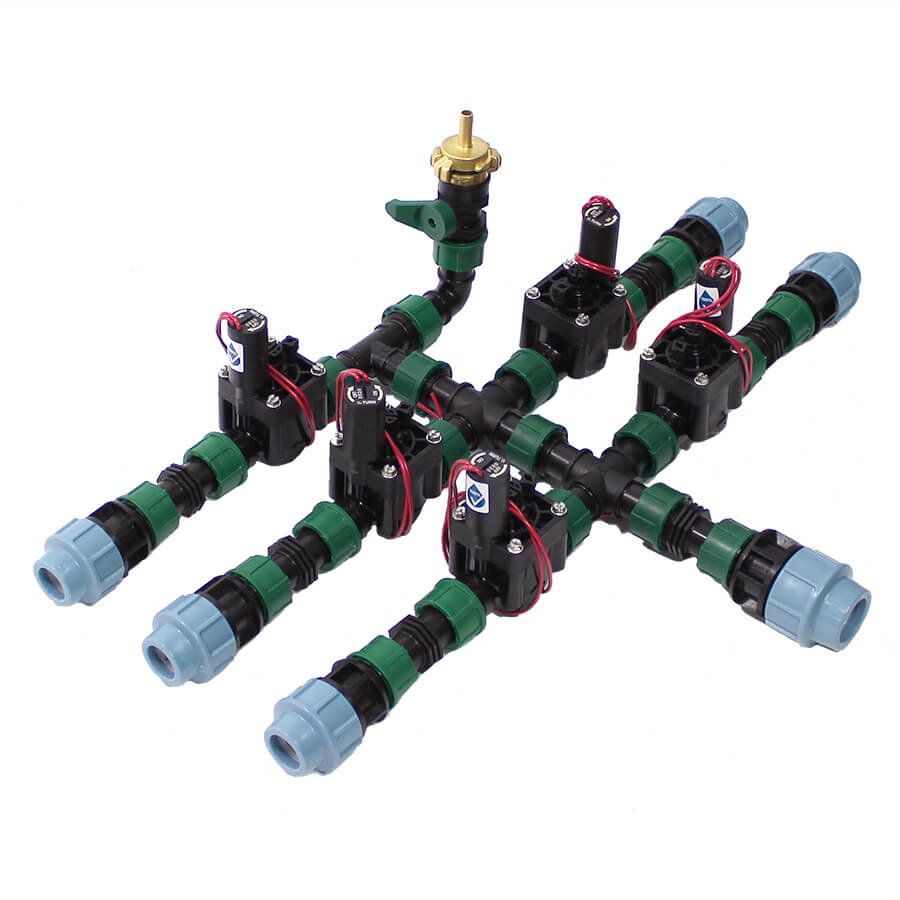

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und fünf Ausgängen

Fünffach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern fünf Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt).

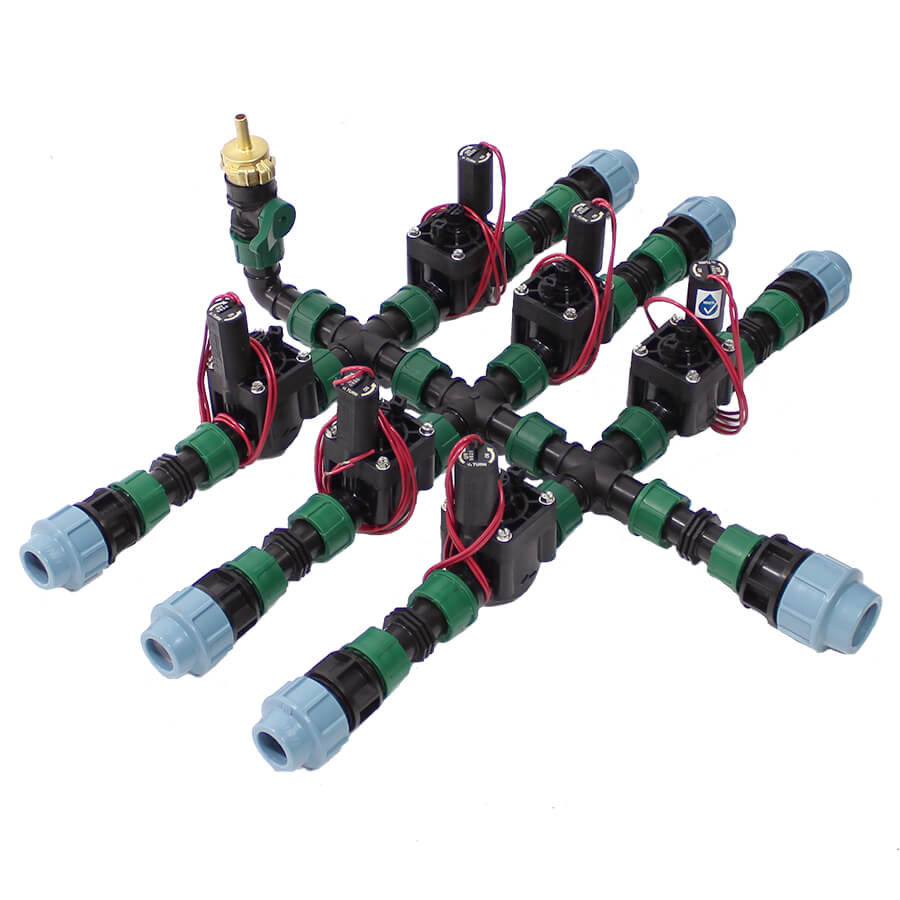

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und sechs Ausgängen

Sechsfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern sechs Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt, Druckluftanschluss muss seitlich verlegt werden).

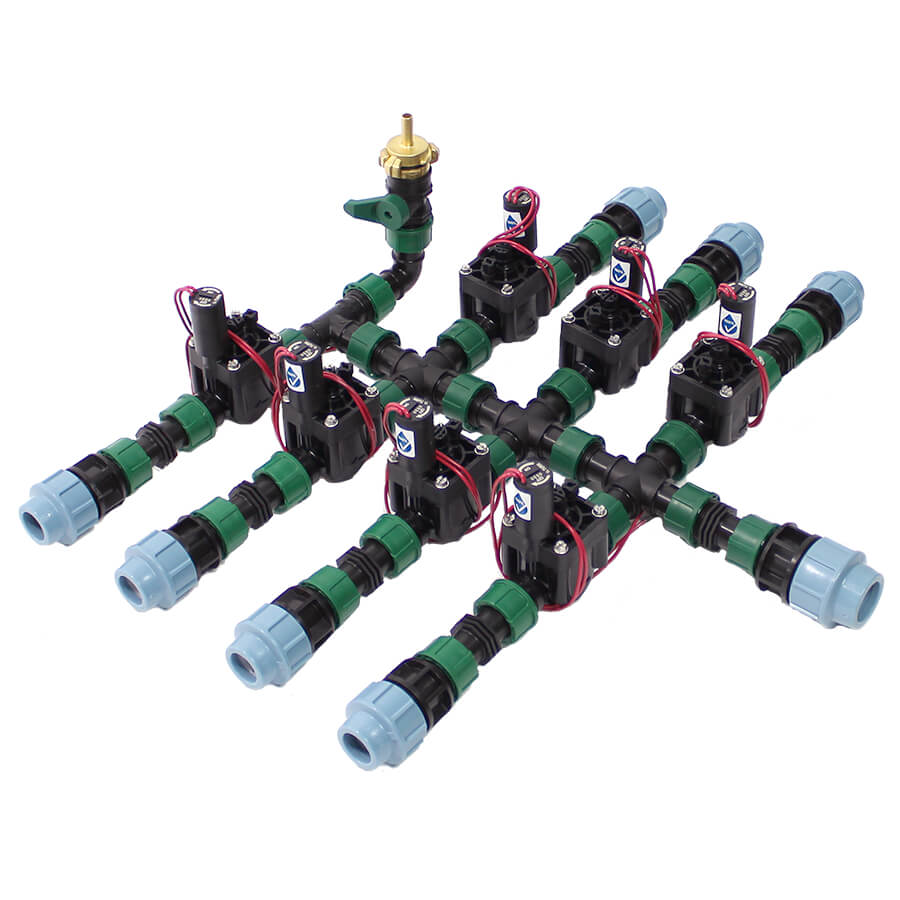

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und sieben Ausgängen

Siebenfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern sieben Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt).

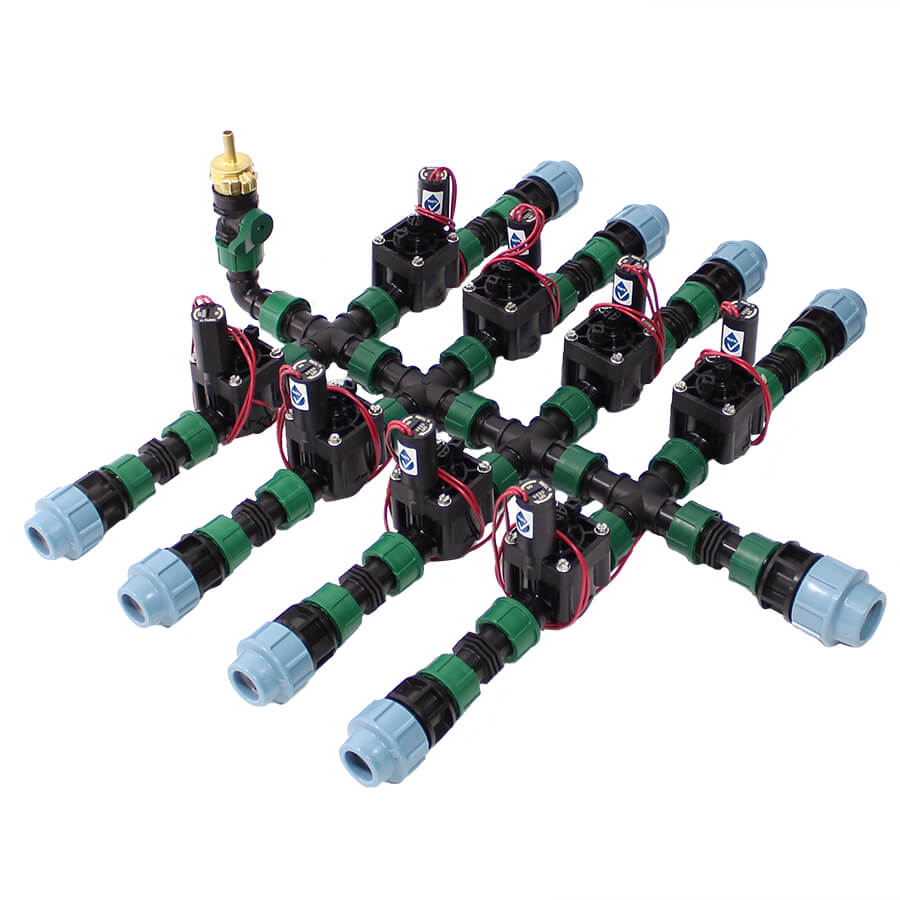

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und acht Ausgängen

Achtfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern acht Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt, Druckluftanschluss muss seitlich verlegt werden).

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und neun Ausgängen

Neunfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern neun Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt).

Ventilschacht Profi Distributor, Verteilerstation mit einem Eingang und zehn Ausgängen

Zehnfach Verteilerstation mit Druckluftanschluss

Platzieren Sie die Verteilerstation PROFI Distributor an zentraler Stelle in Ihrem Garten und steuern zehn Kreisläufe. Die Verteilerstation ist zusätzlich mit einem Druckluftanschluss ausgestattet, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst. Die Zuleitung des zentralen Druckluftanschlusses verläßt durch die Mittelachse den Ventilschacht und wird an höherer Stelle für den Anschluss wieder zurückgeführt.

In der Mittelachse kann die Verteilerbox erweitert werden (Zusatzartikel benötigt).

die einzelnen Features:

Regelbare (flow control) Magnetventile Hunter PGV

Elektromagnetventile PGV-101, Profi-Qualität von Hunter (24 VAC) steuern zuverläßig und sind zusätzlich regelbar (flow control).

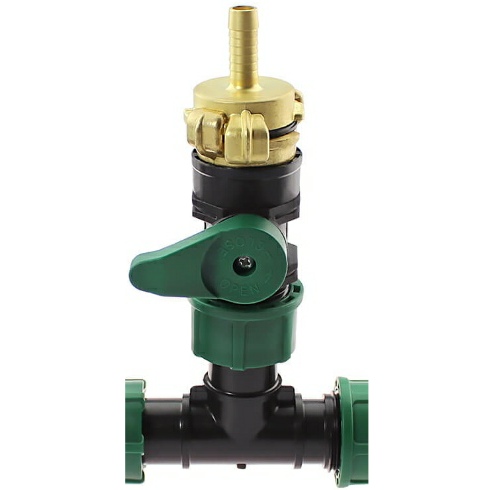

Druckluftanschluss

Druckluftanschluss mit GEKA-Anschluss in Messing zum Anstecken eines 10mm Schlauches kann auf jeden Kreislauf (4fach Verteiler) aufgeschraubt werden, so dass zuverlässig alle Sektoren mit Druckluft ausgeblassen werden kann um die Anlage winterfest zu machen. Der vorgelagerte Mini-Kugelhahn schließt diesen Anschluss während des regulären Betriebes.
Bei allen Stationen ab 5 Ausgänge ist der Druckluftanschluss zentral verbaut, welcher nach Öffnung des jeweiligen Magnetventils den Kreislauf ausbläst.

MEHR LESEN Hunter Magnetventil PGV 24 VAC

MEHR LESEN PP Mini Kugelhahn von IRRITEC
