Verteilersystem 1"

Artikelnummer: BW-004

1,65 €

inkl. 19% USt., zzgl. Versand

Produktbild ArtikelNr. Variante Preis Menge
Verteilersystem 1" Verbinder M/F BW031 Verbinder M/F 1,77 €*
Verteilersystem 1" Winkel F/F BW032 Winkel F/F 2,53 €*
Verteilersystem 1" Winkel M/F BW033 Winkel M/F 1,65 €*
Verteilersystem 1" T-Stück  F/M/F BW034 T-Stück F/M/F 2,53 €*
Verteilersystem 1" T-Stück F/M/M BW035 T-Stück F/M/M 1,77 €*
Verteilersystem 1" T-Stück F/F/M BW036 T-Stück F/F/M 2,53 €*
Verteilersystem 1" T-Stück F/F/F BW037 T-Stück F/F/F 3,07 €*
Verteilersystem 1" Kreuz F/M/F/F BW038 Kreuz F/M/F/F 4,01 €*
Verteilersystem 1" Kreuz F/M/F/M BW039 Kreuz F/M/F/M 3,36 €*
Verteilersystem 1" Kreuz F/F/F/F BW040 Kreuz F/F/F/F 4,65 €*
Verteilersystem 1" Verteiler M/F/F closed BW041 Verteiler M/F/F closed 4,07 €*
Verteilersystem 1" Verteiler M/F/F/F closed BW042 Verteiler M/F/F/F closed 6,49 €*
Verteilersystem 1" Verteiler M/F/F/F/F closed BW043 Verteiler M/F/F/F/F closed 8,90 €*
Verteilersystem 1" Verteiler M/F/F/F open BW044 Verteiler M/F/F/F open 4,95 €*
Verteilersystem 1" Verteiler M/F/F/F/F open BW045 Verteiler M/F/F/F/F open 7,37 €*
Verteilersystem 1" Verteiler M/F/F/F/F/F open BW046 Verteiler M/F/F/F/F/F open 9,78 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

1" Verteiler Verteilersystem

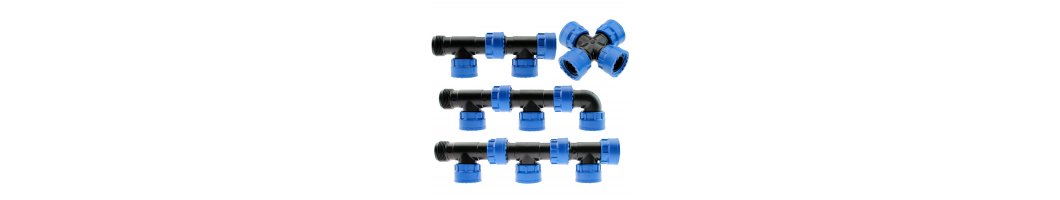

Das 1" Verteilersystem umfasst 10 Einzelfittings mit Überwurfmuttern (Rollmuttern). Mittels dieser Einzelkomponenten läßt sich schier jede Variante eines modularen Verteilersystems aufbauen.
Die Überwurfmuttern sind mit innenliegenden O-Ringen bereits versehen und dichten gegen flachdichtende Aussengewinde ab.
BW031 - Verbinder M/F, Aussengewinde mit teilversenktem O-Ring.
 Anschluss:       Aussengewinde bzw. Überwurfmutter Innengewinde mit Dichtring
 Legende:  F = female = Überwurfmutter 1" (33,25mm) incl. Dichtring
 M = male = Aussengewinde 1" (33,25mm)
 Gewinde:  BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung gegeneinander mit integriertem Dichtring oder mit Teflonband o.ä.
 Temperatur:  0°C bis 80°C
 Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
 max. 6 bar bei 20°C
 Material:  PP Polypropylen
 Farbe:  Schwarz, Überwurfmutter: Blau
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter- , Ozon und UV-beständig

BW-109 Anwendung

Verbinden von Verteilerelementen mit Magnetventil o.ä.

Für das Verbinden von Verteilerelementen mit Magnetventil o.ä. ist der Fitting Doppelnippel mit einseitigem Dichtring PF018 ideal.
Der integrierte Dichtring im Verteilerelement schließt mit dem flachdichtendem Ende des Doppelnippels ab.
Das gegenüberliegende Aussengewinde mit integriertem Dichtring  dient zur Abdichtung zum Innengewinde des Magnetventils.

Zusammenbau

Schrauben Sie zuerst die Seite mit dem integriertem Dichtring in das Magnetventil o.ä.
Dann schrauben Sie die Überwurfmutter auf das gegenüberliegende Aussengewinde des Doppelnippels. Kurz vor Ende des Festziehens richten das Verteilerelement aus.
DOWNLOAD PP Polypropylen technische Charakteristik

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD chemische Beständigkeit von Kunststoffen
