Derivazione a compressione per collare di presa, in PP

Codice articolo: PB0853

Cod. Art. Versione Prezzo Quantità
PB0853.032.020 1" x 20mm 8,37 €*
PA502 1" x 25mm 8,68 €*
PA503 1" x 32mm 8,68 €*
PA504 1 1/4" x 20mm 8,37 €*
PA505 1 1/4" x 25mm 8,68 €*
PB0853.040.032 1 1/4" x 32mm 8,68 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

Einschraubeinsatz Anbohrschelle unter Druck Druckanbohrschelle für PE-Rohr ab 40mm

Der Einschraubeinsatz für eine Druckanbohrschelle ermöglicht es einfach und schnell an beliebiger Stelle am PE oder PVC Rohr einen Abgang zu schaffen, ohne das die Leitung oder das System drucklos sein müssen.

Die Leitung muss nicht durchtrennt werden. Sie befestigen die Anbohrschelle - unterstützt durch unseren Download Anbringen einer Anbohrschelle - an der gewünschten Stelle und in Verbindung mit dem Einsatz für eine Druckanbohrschelle schaffen Sie den gewünschten Leitungsabgang ohne das die Leitung drucklos gemacht werden muß. Ebenso kann Ihr System während der Anschlussarbeiten ohne Unterbrechung weiterlaufen.
Anschluss:
Aussengewinde (Anbohrschelle) x Klemme
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
16 bar bei 20°C in Verbindung mit Anbohrschelle mit Verstärkungsring Metall
Material:
PP Polypropylen
Dichtung:
NBR
Bolzen:
Edelstahl Inox oder galvanisierter Stahl
Farbe:
Schwarz
Lieferumfang:

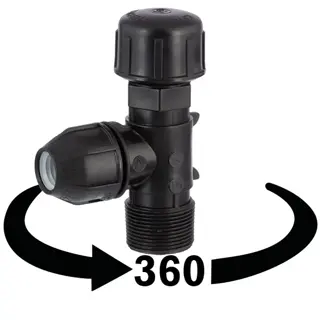

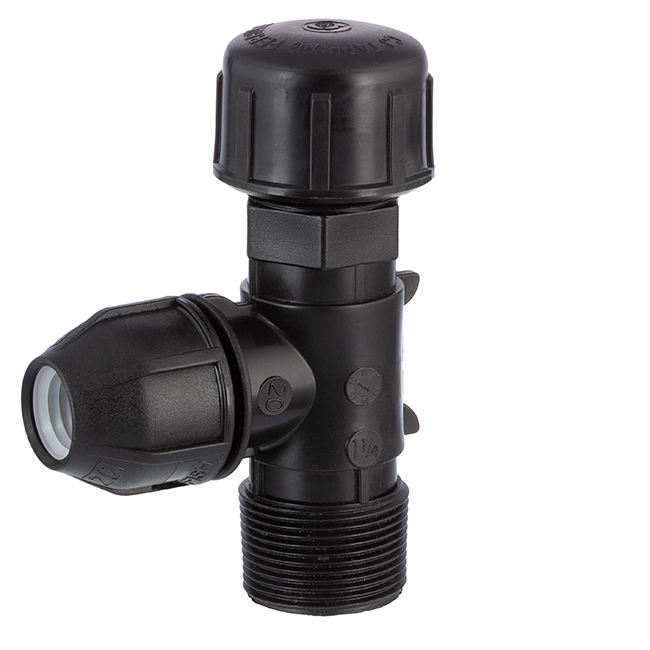

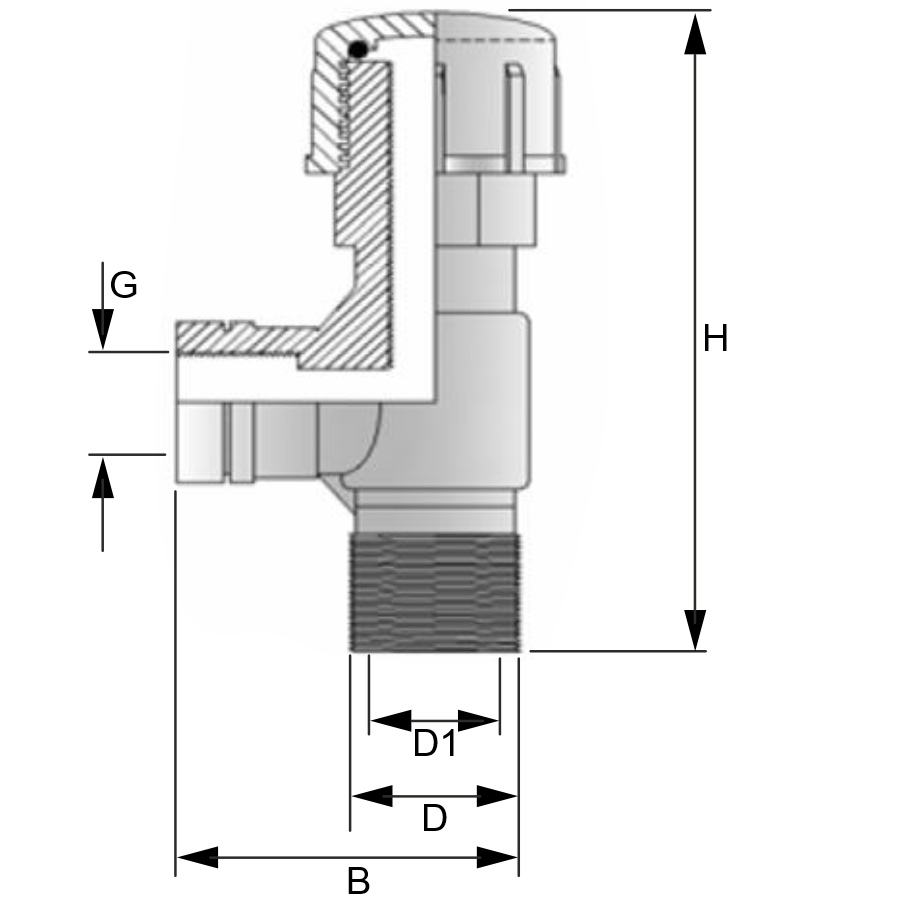

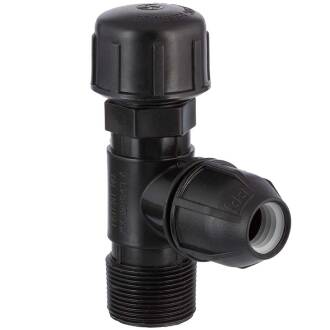

Einschraubeinsatz wie Abb. - eine Anbohrschelle ist nicht Teil des Lieferumfangs
Wichtig: Bei der Auswahl einer kleinen Anbohrschelle wie z.B. Größe 32mm wird der Bohrkranz den abdichtenden O-Ring am PE-Rohr streifen oder eventuell sogar verletzen. Verwendbar erst ab PE-Rohrdimension 40mm!

Montageanleitung

  • Nach dem Anbringen der Anbohrschelle den Einsatz mit Abdichtung in die Anbohrschelle eindrehen.
  • Den weiteren Leitungsverlauf dichtend verlegen.
  • Die obere Dichtungskappe lösen und den Imbusschlüssel in den dafür vorgesehenen Sitz des Bohrers einfügen.
  • sDen Bohrer festziehen, bis die Klinge die Rohrwand vollständig durchschnitten hat. Dies wird durch einen geringen Wasseraustritt und/oder durch die Verminderung des Anschraubwiderstandes angezeigt.
  • Den Bohrer lösen und ihn bis zur oberen Grenze des Gewindes - aber nicht darüber hinaus - zurückschrauben (das ausgeschnittene Teil des Rohres bleibt im Bohrer haften).
  • Die Dichtungskappe fest schließen.
DOWNLOAD Anbringen einer Anbohrschelle
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
