Descrizione
RPE / VPN Magnetventile von 9 - 24 Volt in Gleichstrom (DC) oder Wechselstrom (AC)

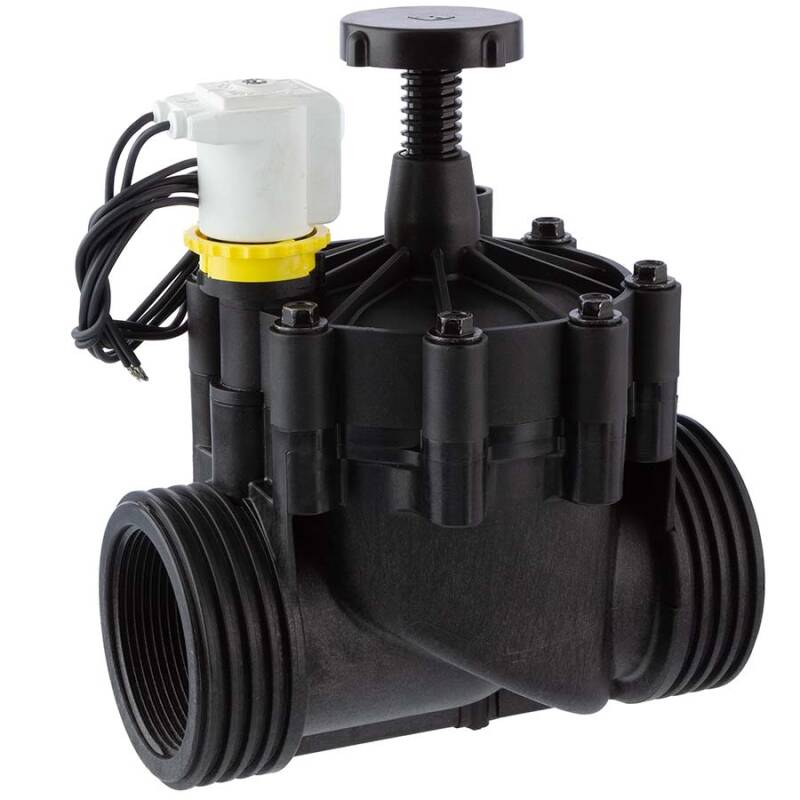

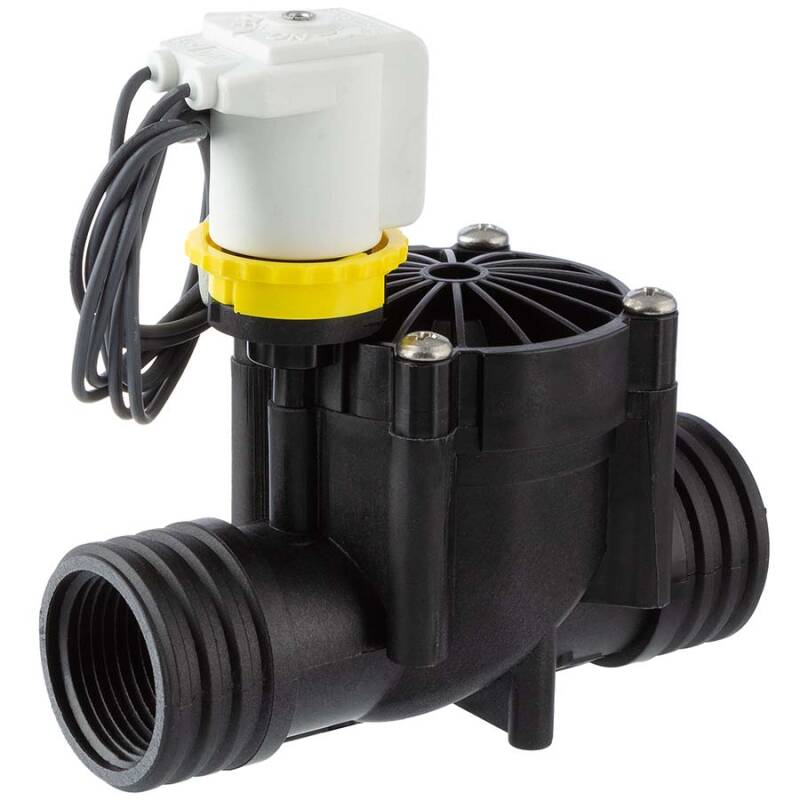

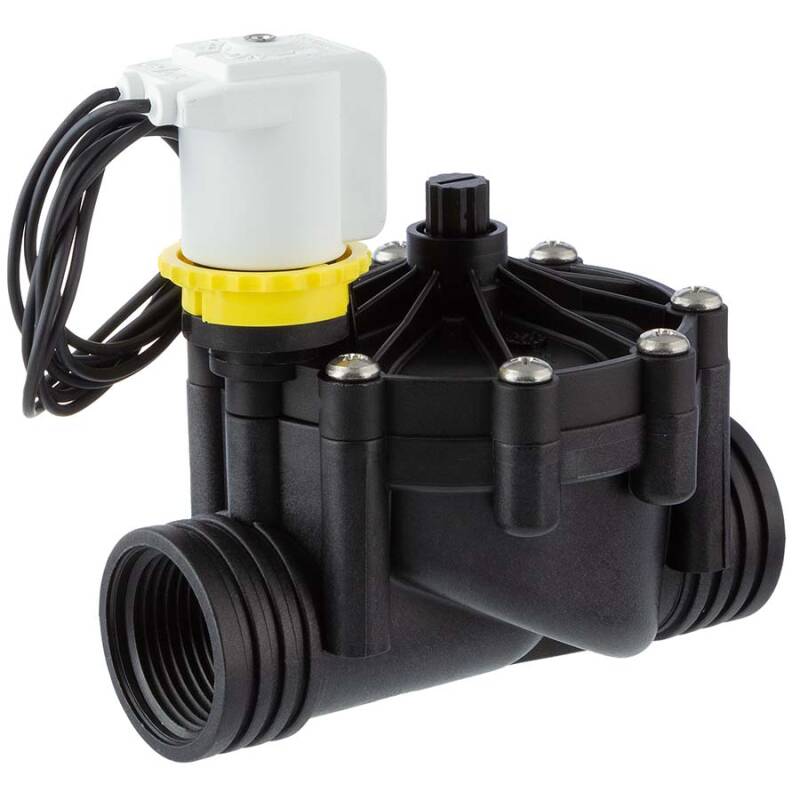

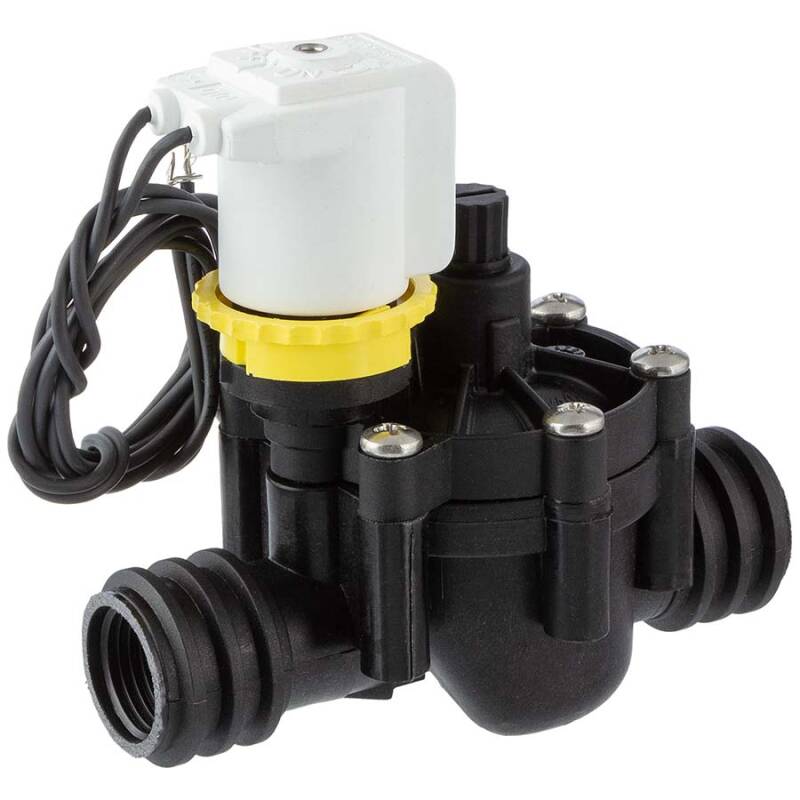

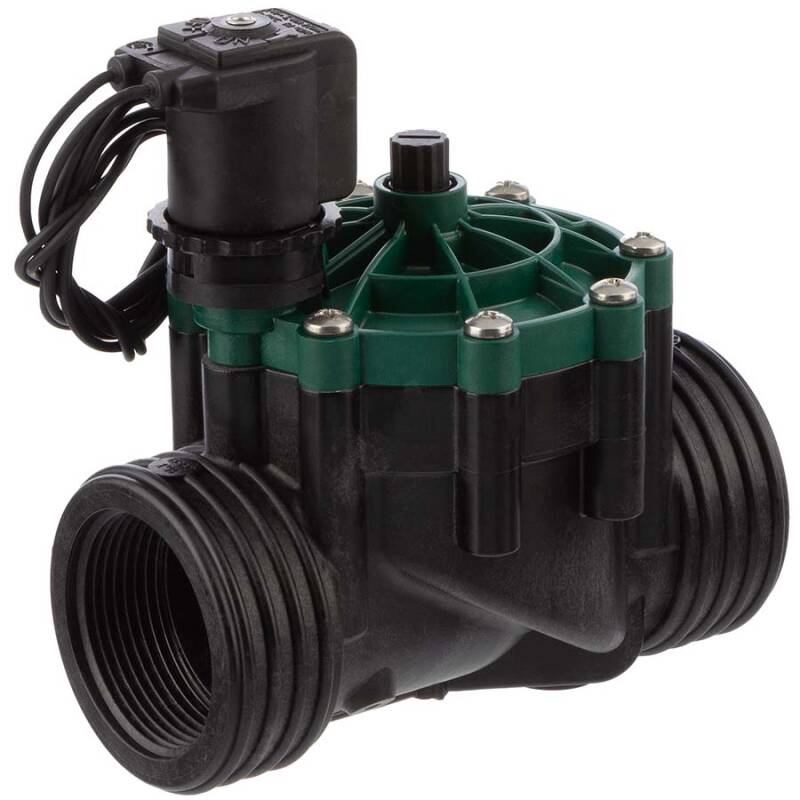

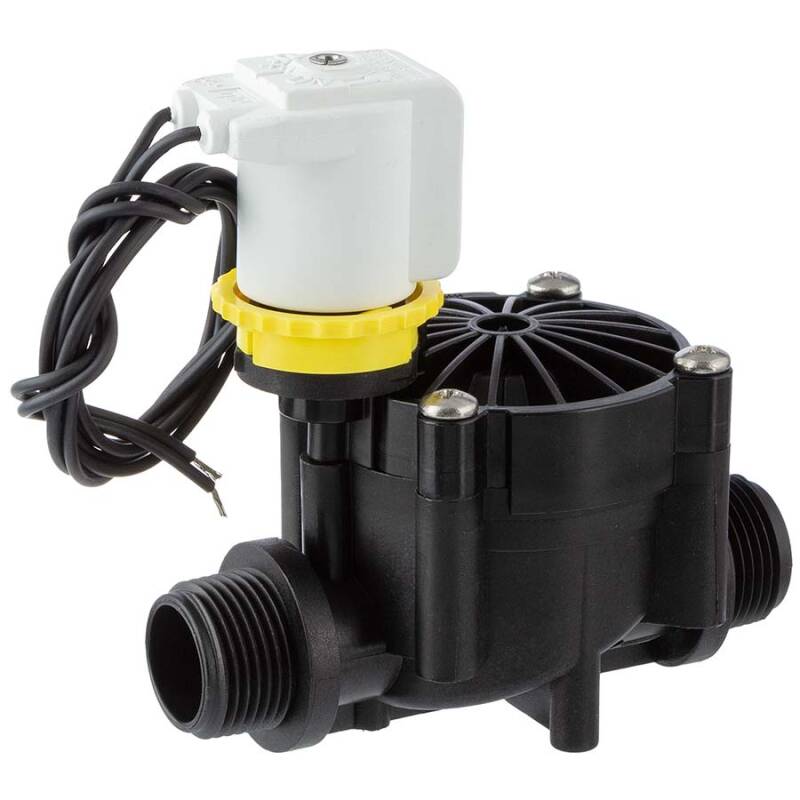

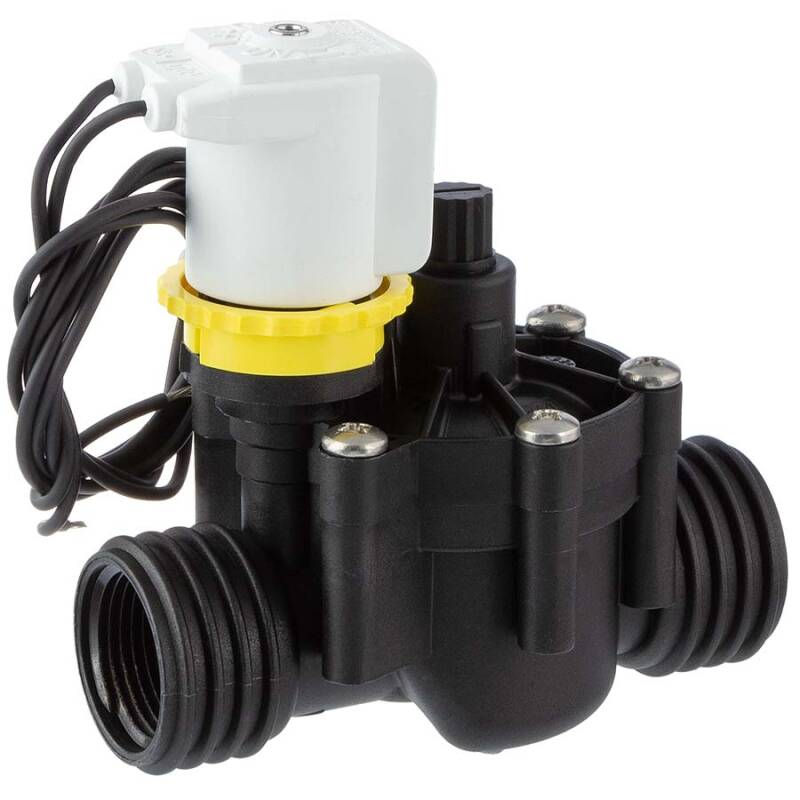

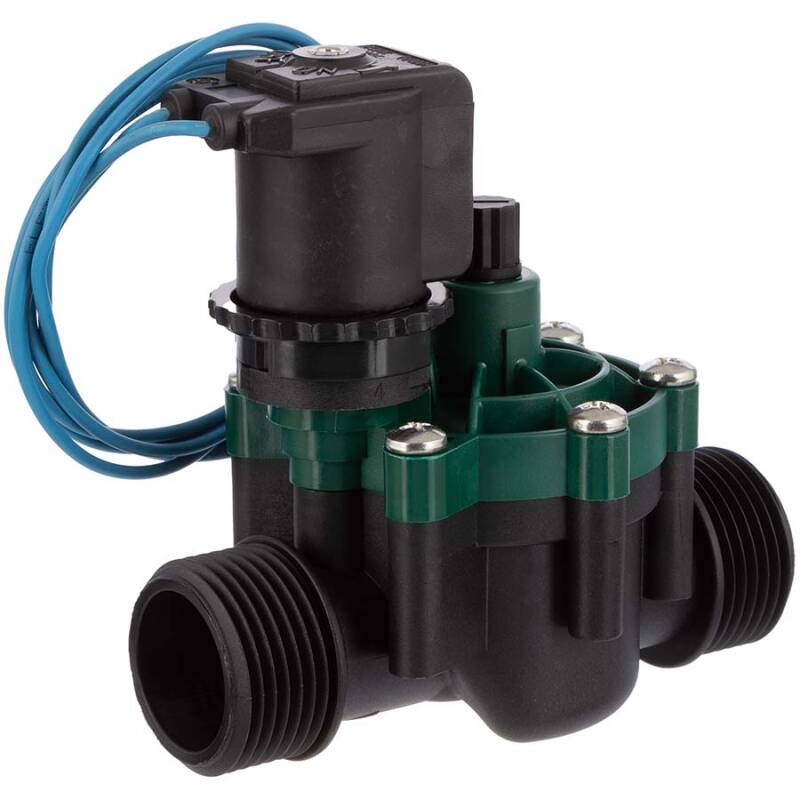

Die Magnetventile der 2. Serie (ohne flow control = Durchflussmengenregulierung) und 3. Serie (mit flow control) des italienischen Herstellers RPE und die baugleichen VPN Magnetventile aus dem Haus Irritec wurden für professionelle Bewässerungssysteme produziert. Die 2. Serie wurde für kleinere Bewässerungssysteme auf Balkonen, in Gärten oder Gewächshäusern konzipiert wohingegen sich die Ventile der 3. Serie für den Einsatz auf landwirtschaftlichen Flächen und Sportanlagen sowie für den privaten Einsatz in Gärten und auf Terrassen eignet. Über die Bajonettöffnung durch die klassische Magnetspule mit gelbem/schwarzem Ring, kann der Durchfluss auch manuell gestartet werden. Hierzu wird der Ring angehoben und die Spule bis zum Widerstand gegen den Uhrzeigersinn gedreht. Zum Schließen des Durchflusses muss die Magnetspule wieder in Richtung Uhrzeigersinn bis zur Arretierung gedreht werden.

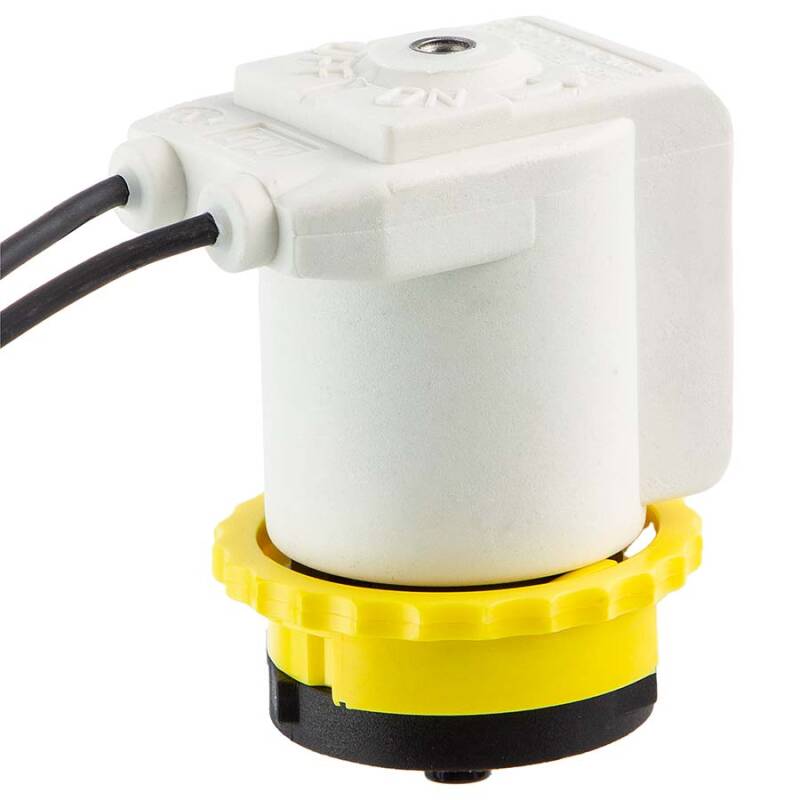

Des Weiteren besteht die Möglichkeit, die unterschiedlichen Magnetspulen von 9 V Bistabil Lachting, 24 VDC und 24 VAC im normal geöffneten (NO = Normally Open) sowie 24 VDC bis hin zur klassischen 24 VAC Magnetspule im normal geschlossenen (NC = Normally Closed) Zustand mit jedem RPE/VPN Magnetventil zu kombinieren. Auch hier wird, wie beim manuellen Öffnen, der Ring der Magnetspule angehoben und bis zum ersten Widerstand gedreht und anschließend durch eine kleine Überwindung des Widerstands hinaus gegen den Uhrzeigersinn weiter gedreht und die Spule nach oben abgezogen. Über die gleichen Schritte in umgekehrter Reihenfolge kann die neue Magnetspule aufgesetzt bzw. installiert werden.
Klassische stromgebundene Bewässerungssteuergeräte werden in der Regel mit 24 VAC NC (Wechselstrom) Magnetventilen betrieben. Batteriebetriebene Steuergeräte werden mit 9 V Spulen betrieben. Wohingegen bei Smart Home Systemen und individuellen Schaltschränken häufig Gleichstrommagnetventile 24 VDC eingesetzt werden.
Eigenschaften der RPE/VPN Magnetventile:
- Glasfaserverstärktes Gehäuse aus Polyamid mit Edelstahlschrauben
- Polyamid 66% - Glasfaser 30%
- Edelstahlschrauben AISI 304, V2A
- Magnetspule IP55 mit Bajonettverschluss
- 24 VAC (NC/NO) Magnetspule: Einschaltstrom 8,0 VA, 335 mA; Haltestrom: 4,45 VA, 185 mA; 60 Hz
- 24 VDC (NC/NO) Magnetspule: Haltestrom 6,4 W, 265 mA
- L9 VDC (NB) Magnetspule: Haltestrom 3,7 W, 400 mA

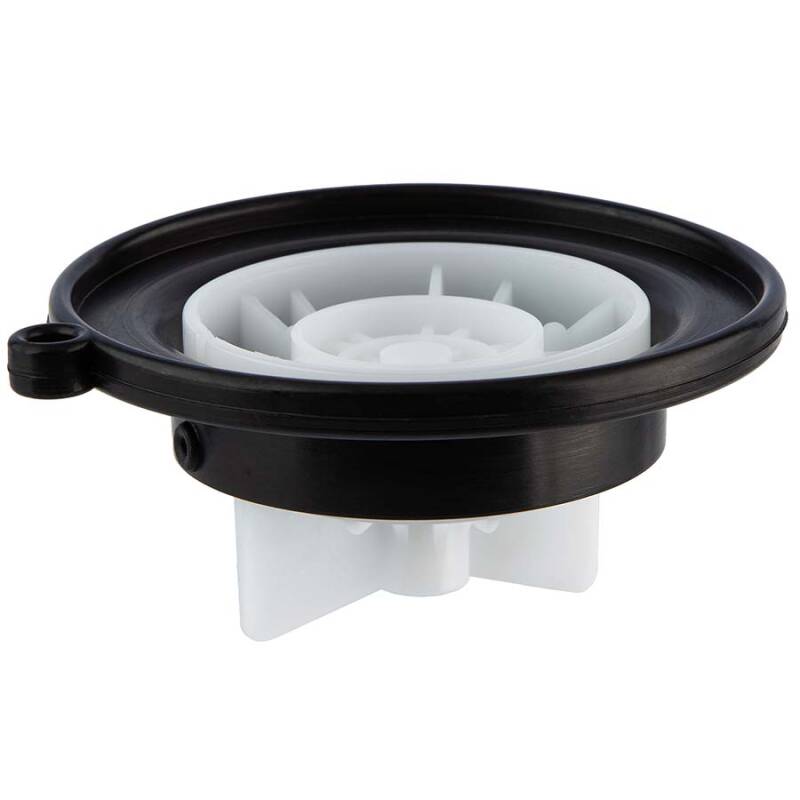

- Membran: NBR (buna)
- Vordruck (Mindestdruck): 0,4 bar
- Arbeitsdruck/Betriebsdruck: 0,5 bis 10 bar
- Temperatur: 0 - 60°C
