Flange, collari ed accessori in PVC-U

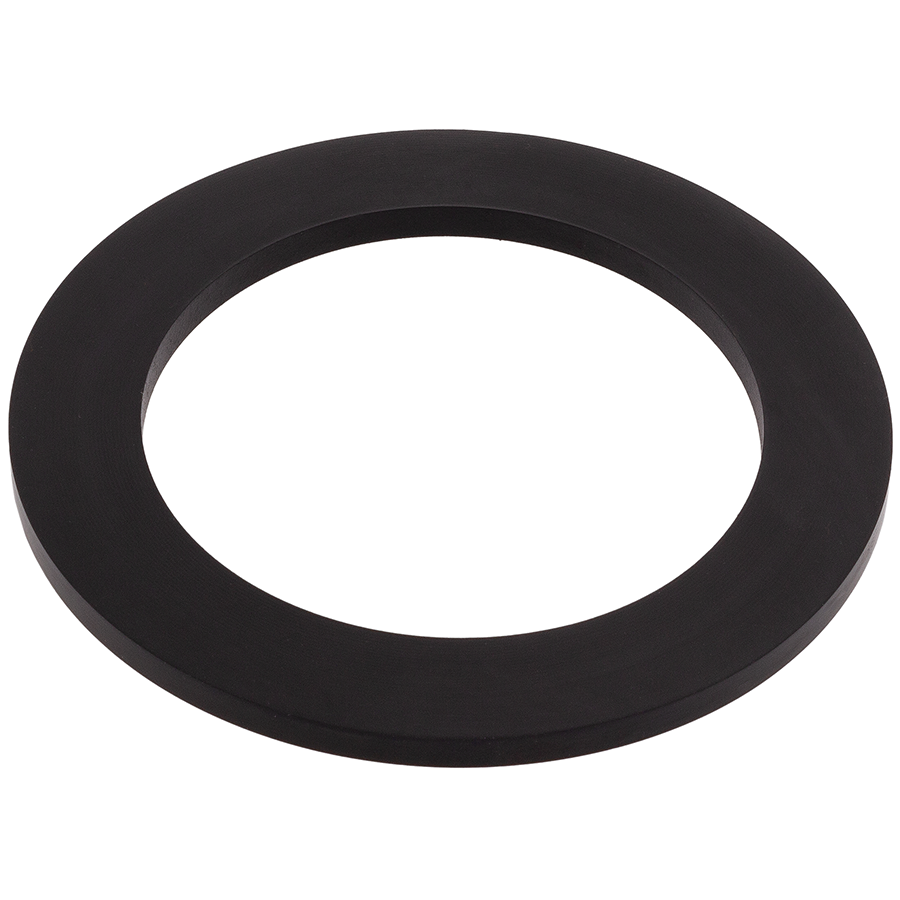

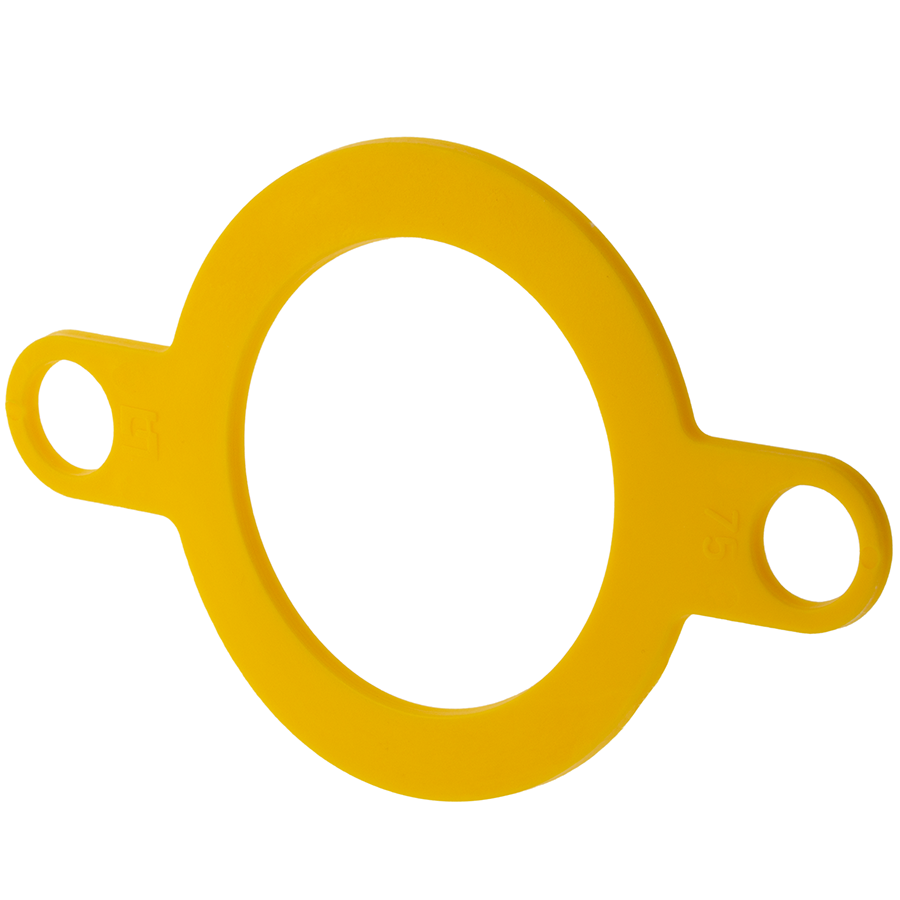

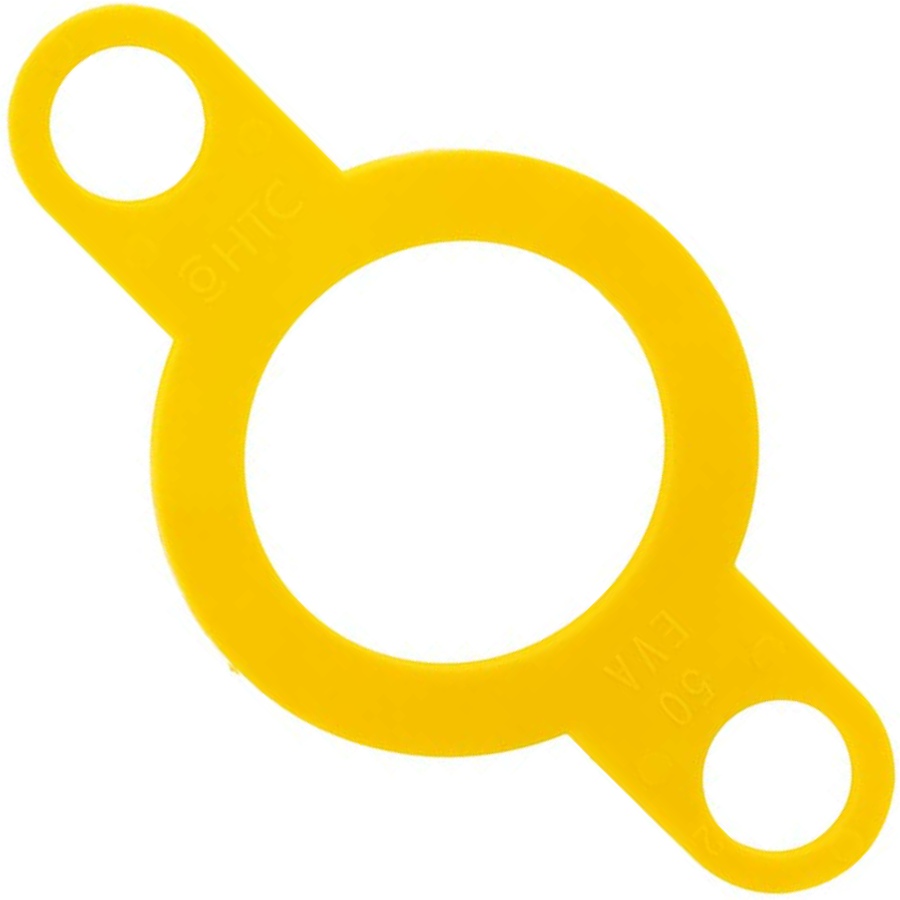

| Richtwerte für Flanschverbindungen mit Flachdichtungen: | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Abmessung C (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 125 | 140 | 160 | 200 | 225 | 250 | 280 | 315 |
| Abmessung A (BSP/Zoll) | 1 1/2" | 2" | 2 1/2" | 3" | 4" | ||||||||||||
| Nennweite DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 110 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| Drehmoment (Nm) | 7 | 9 | 10 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 50 | 60 | 75 | 75 | 75 | 75 | 75 |
Montage eines Kunststoffflansches
Ein Kunststoffflansch kann ebenso mit einem Gegenstück aus einem anderen Material, wie z.B. Stahl verbunden werden - es müssen nur die Maße kompatibel sein und die Gegenauflagefläche muss plan und unbeschädigt sein.
Das Anziehen der Schrauben muss schrittweise in der Reihehnfolge erfolgen, wie im linken Schaubild dargestellt.
Ziehen Sie alle Schraubenmuttern handfest gleichmäßig an. Nun ziehen Sie schrittweise in der gezeigten Reihenfolge alle Schrauben an. Als Richtwert können Sie den angegebenen Drehmoment (Nm) heranziehen.
Wichtig: Schittweises Anziehen der Schrauben und Herantasten an den Richtwert.
Informationen zu verschiedenen Flanscharten

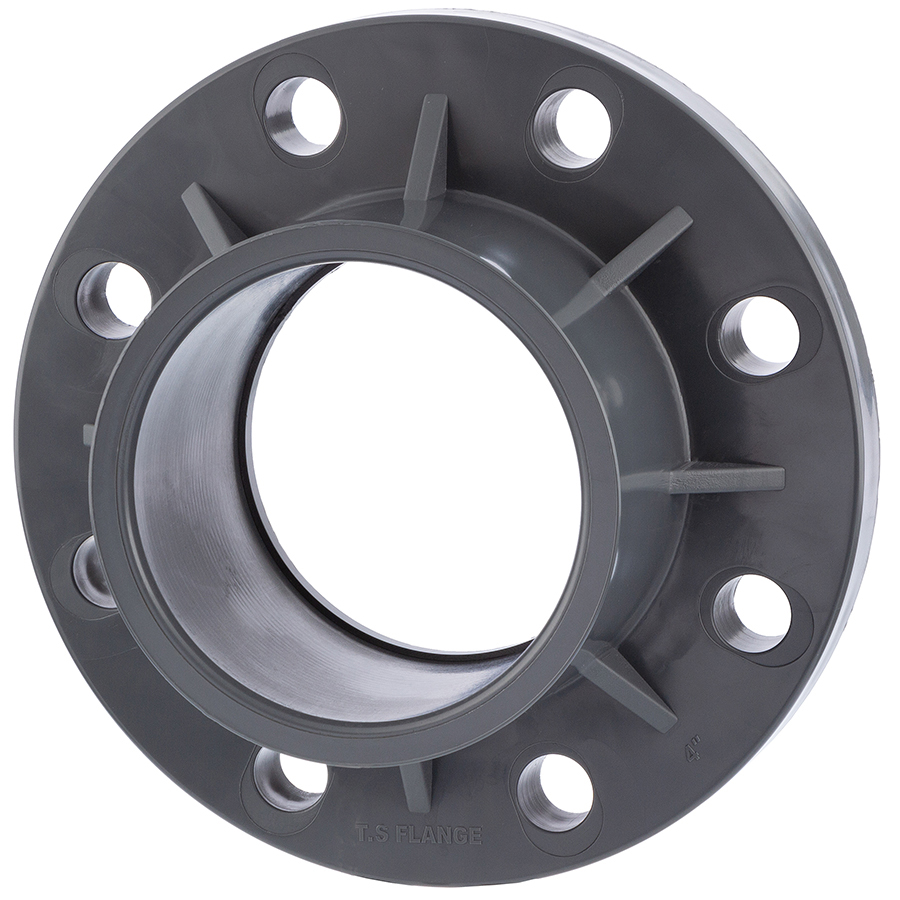

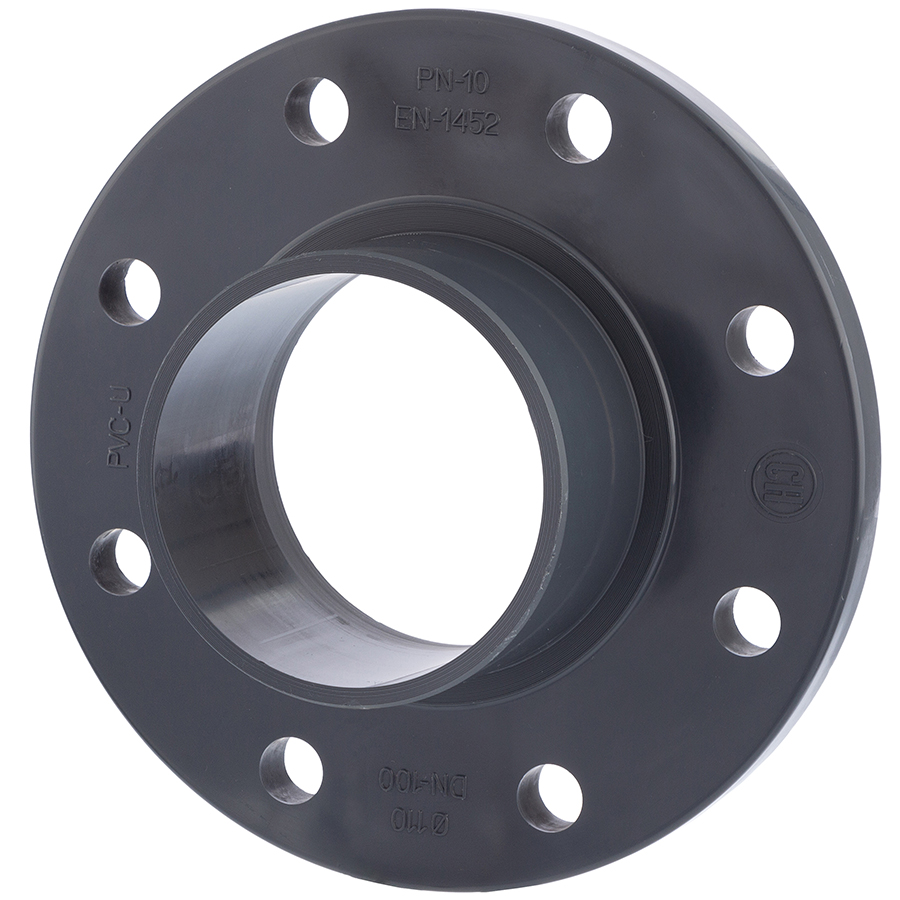

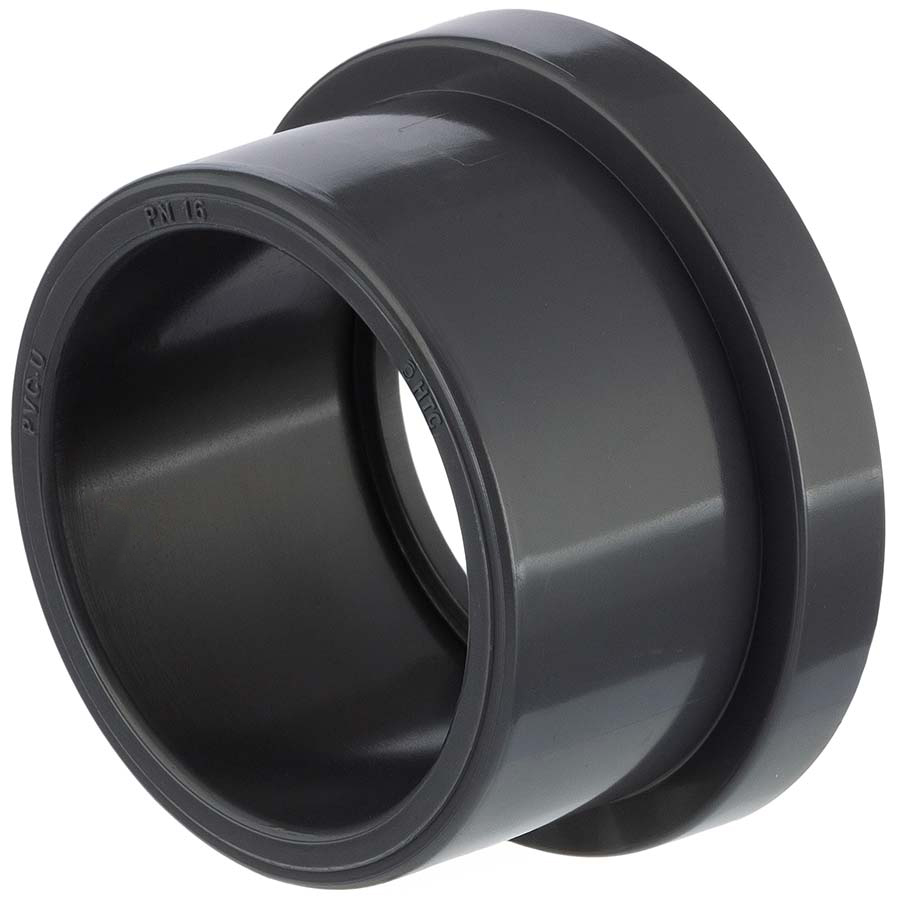

Festflansch mit Bundbuchse
Dieser Flansch ermöglicht eine einfache Verbindung zum PVC-U Rohr mit PVC-U Kleber. Es gibt zwei Arten von Gleitflanschen: einteilige und Van Stone (Aufsteckflansch mit Bundbuchse). Einteilige Flansche sind massive Formteile. Nach dem Verkleben mit dem Rohrleitungssystem kann der Flansch nicht mehr gedreht werden.

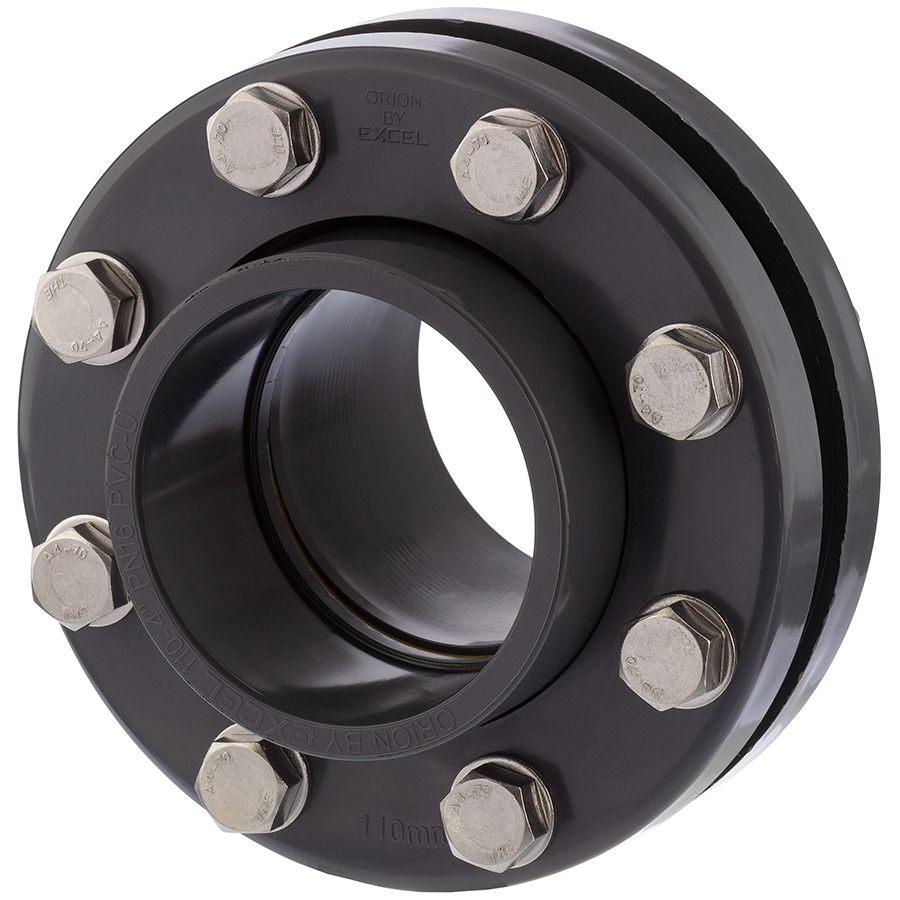

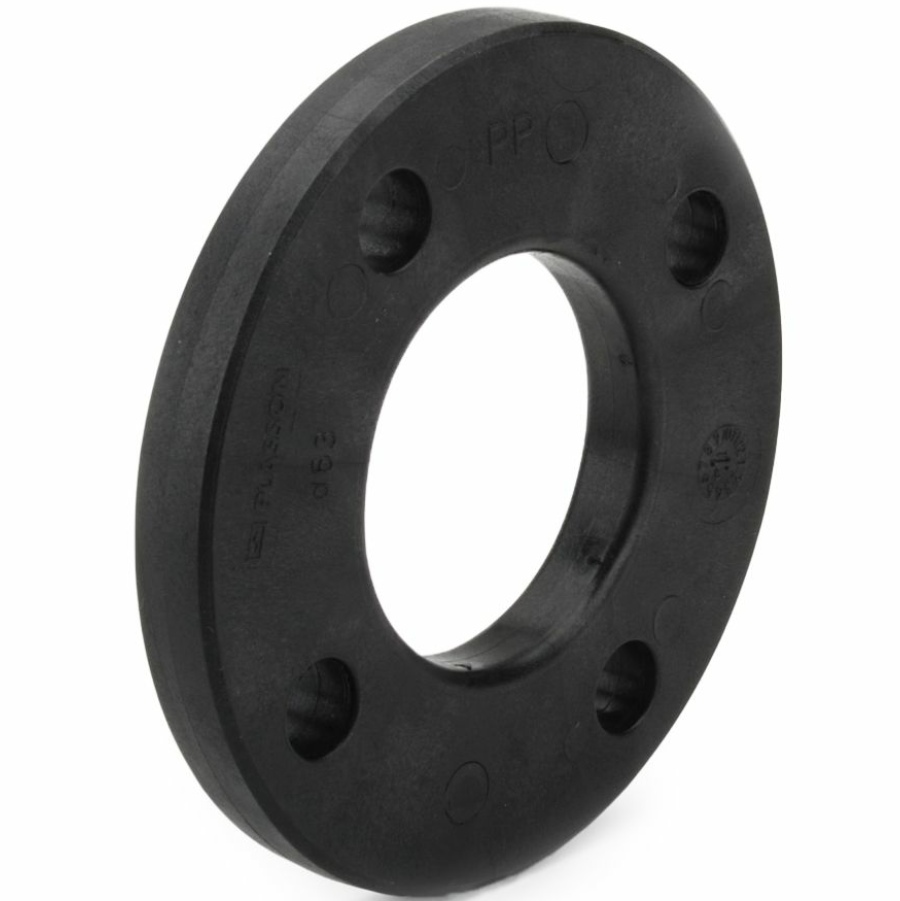

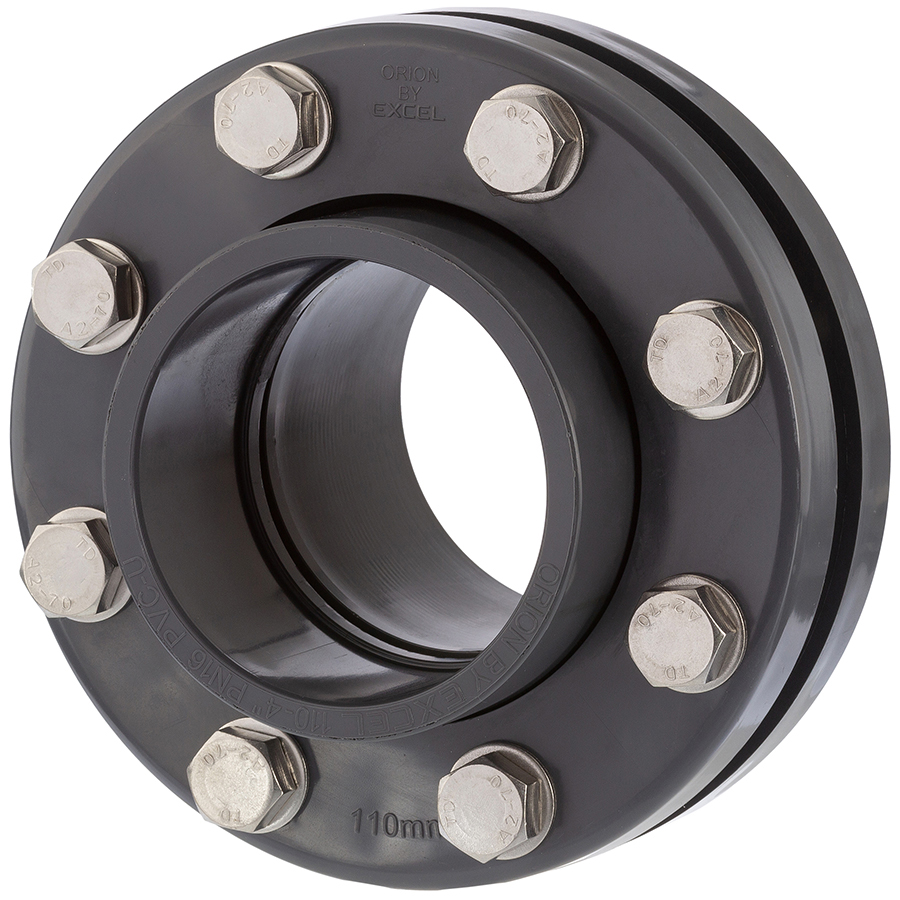

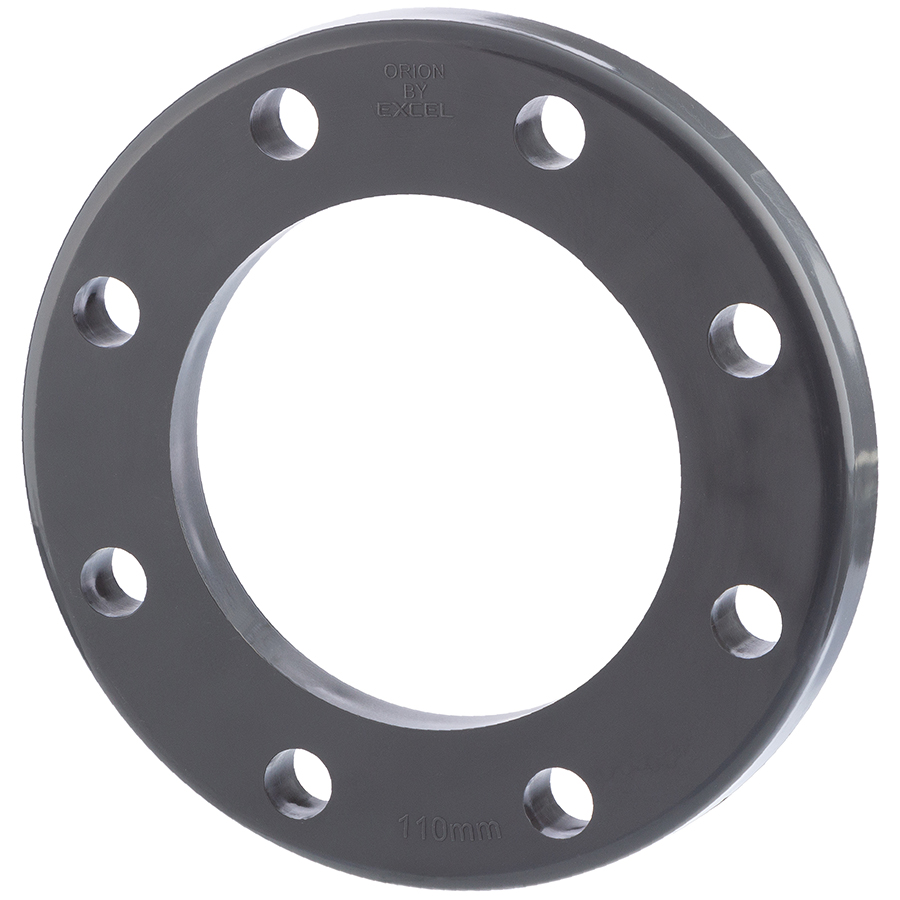

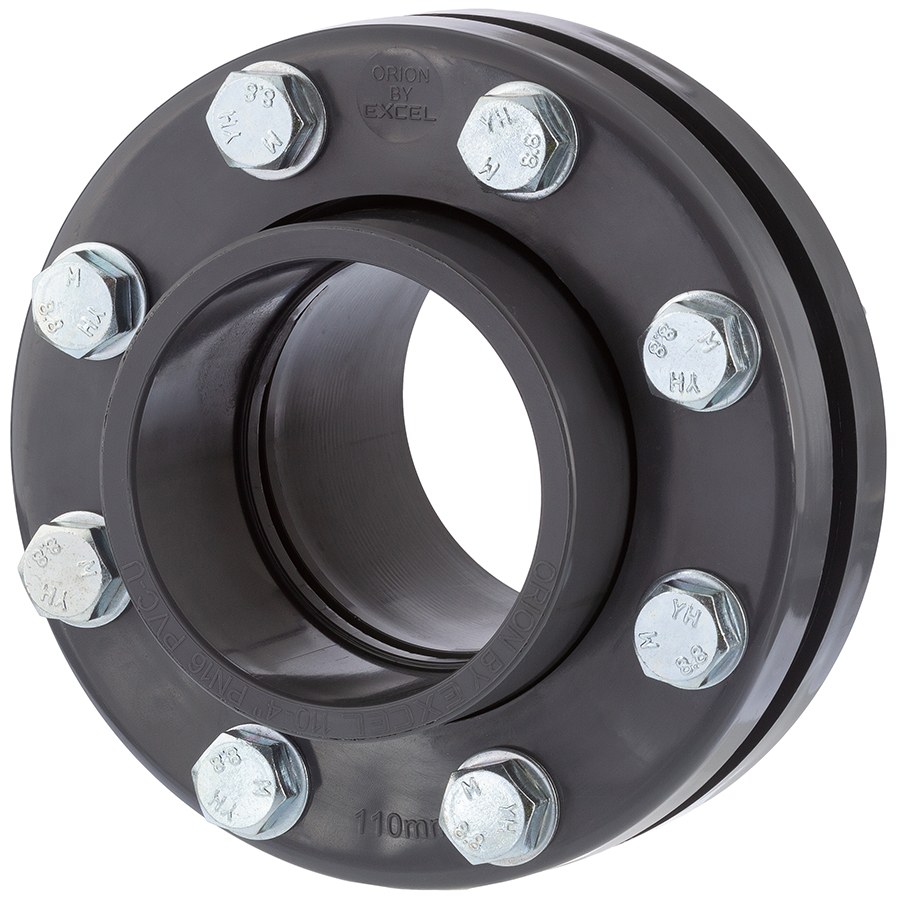

Aufsteckflansch/Losflansch
Dies ist ein zweiteiliger Flansch mit einem Drehring (Aufsteckflansch), der die Ausrichtung der Schrauben vereinfacht. Durch die Trennung von Aufsteckflansch/Losflansch zur Bundbuchse sind kleine Korrekturen noch möglich.

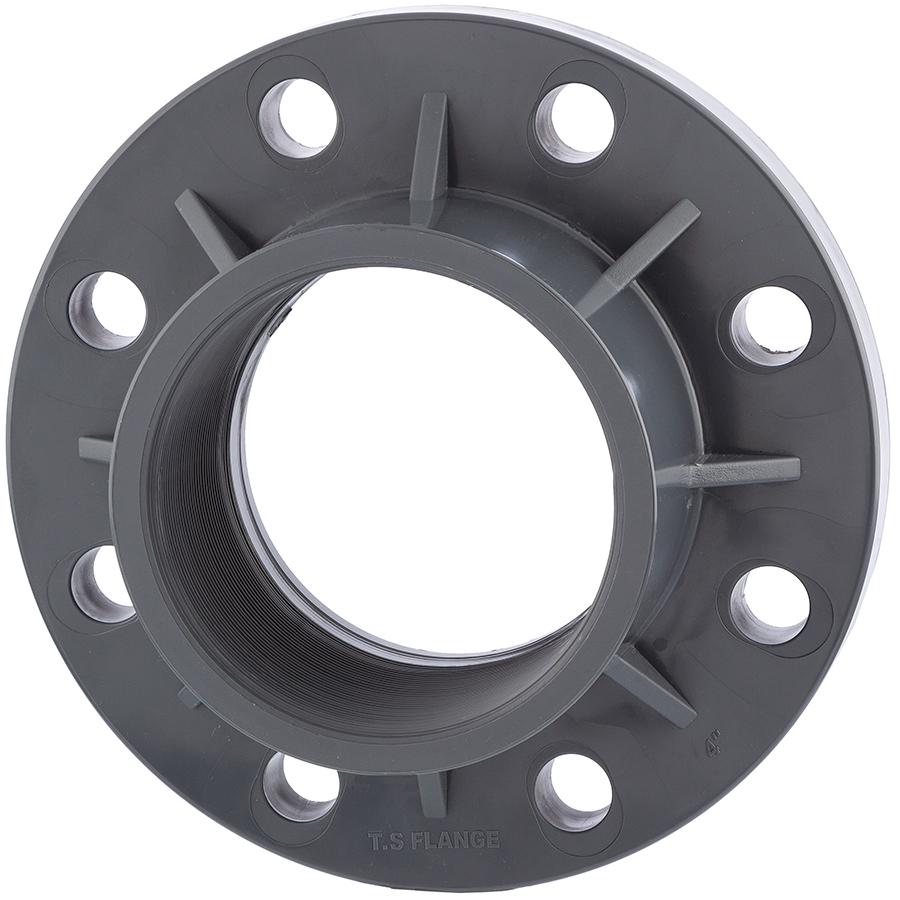

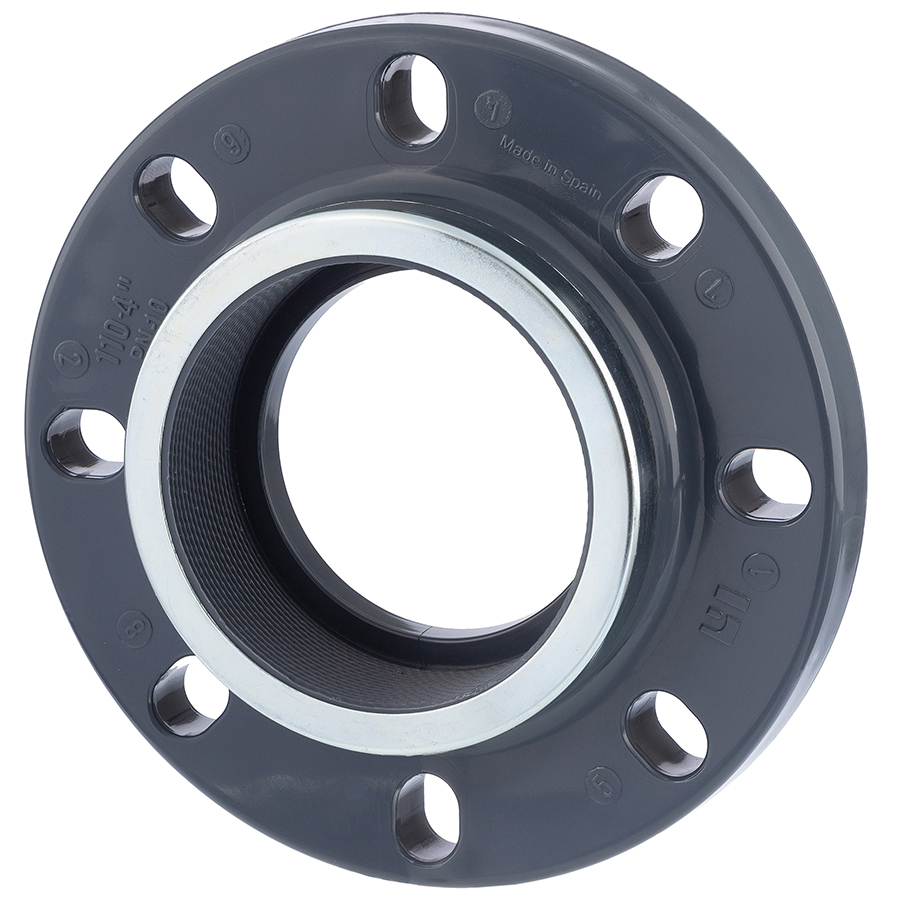

Gewindeflansch
Flansch mit Innengewinde. Gewindeflansche benötigen für die Installation keinen PVC-U Kleber. Dieser Flansch hat ein Innengewinde verstärkt mit V2A Ring zur Verbindung mit einem Außengewindefitting oder -nippel.

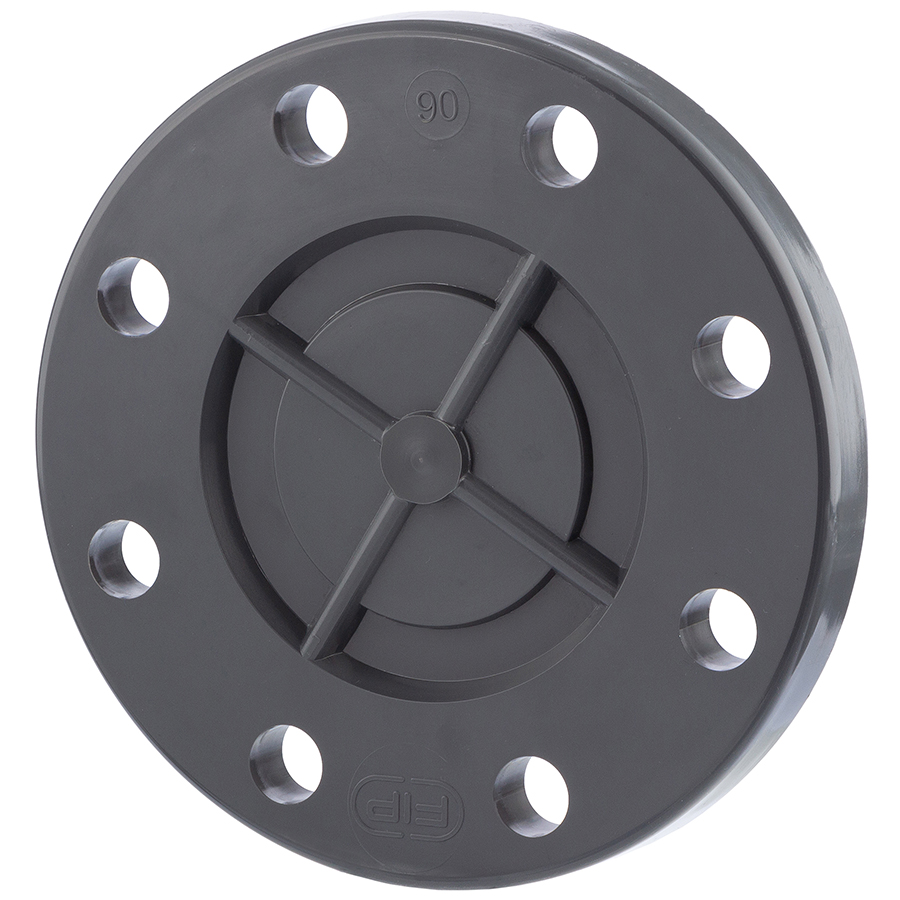

Blindflansch
Wenn ein Systemfluss gestoppt werden muss, ist der Blindflansch am besten für diese Aufgabe geeignet. Diese Flansche werden nicht geklebt oder mit Gewinde an die Rohrleitung angeschlossen. Sie werden einfach mit einer anderen Flanschverbindung verschraubt und die eingelegte Dichtung dichtet das Ende der Rohrleitung ab, ermöglicht aber eine spätere Erweiterung durch Tausch mit einem Festflansch oder Aufsteckflansch mit Bundbuchse.
