Regolatore di pressione e flusso

Codice articolo: BW0003.032.I32
19,14 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • Tempo di consegna: 1 - 4 giorni lavorativi  #productDetails.shippingInfoIcon#
pz.
  • disponibilità immediata
  • Tempo di consegna: 1 - 4 giorni lavorativi  #productDetails.shippingInfoIcon#
Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.

Descrizione

Messgerät für Druck- und Durchflussbestimmung

Das unverzichtbare Werkzeug für die Planung einer Bewässerungsanlage

  • aufgebaut als 1"-System für optimalen Durchfluss
  • hochwertiger Manometer 2" V2A Edelstahl mit Glyzerinfüllung
  • verfügbar in 3 Anschlussvarianten zur Abdeckung aller Wasserhahnanschlüsse
  • vormontiert, Teflonband für erneute Abdichtung liegt bei

Welchen Anschluss hat mein Wasserhahn?

Kein passender Anschluss zum vorhandenen Wasserhahn - das muss nicht sein.

Bitte überprüfen Sie an Hand eines Beispiels die Anschlussgröße Ihres Wasserhahns

MEHR LESEN Beispielwasserhahn Vermaßung G1

Aufbau in 1"-Größe und Manometer mit Glyzerinfüllung: Die Hauptleitung bzw. auch Ring-/Zonenleitung in einem Beregnungssystem ist meist ein PE-Rohr in der Dimension 32mm. Mit einem Messgerät in identischer Größe vermeiden Sie zusätzliche Abweichungen oder Ungenauigkeiten. Durch einen Manometer mit Glyzerinfüllung wird eine Ruhigstellung des Zeigers bei hohen Schwingungsbelastungen erreicht.
Durch das hochwertigere Messgerät erhalten Sie ein exakteres Messergebnis.


Wie viel Wasser steht Ihrem geplanten Bewässerungssystem zur Verfügung? Dieses Messgerät dient zur Bestimmung der verfügbaren Wassermenge

  • Schrauben Sie den GEKA-Adapter auf den Wasserhahn oder das vorhandene Außengewinde auf
  • das Messgerät mit dem GEKA-Gegenstück am Adapter verbinden
  • Wasserhahn voll öffnen (Ablauf in geschlossenen Raum mit mind. 19mm (3/4") Schlauch)
  • Regulieren Sie den Wasserdurchfluss mit dem Kugelhahn am Messgerät so, dass am Manometer ein Leitungsdruck von 3,5 bar angezeigt wird
  • Befüllen Sie einen 10l Eimer und stoppen Sie die Zeit, welche dafür benötigt wird
Die durchgeführte Messung ist die Grundlage Ihrer weiteren Planung/Berechnung oder Produktauswahl. Ein Fehler an dieser Stelle kann weitreichende Korrekturen zu einem späteren Zeitpunkt nach sich ziehen. Führen Sie im Idealfall die Messung zu zweit durch und dies mehrere Male, so dass Sie einen sicheren Durchschnittswert erzielen können.
Als Beispiel wurde Ihr 10l Eimer in 20sec. befüllt.
  • 3.600 Sekunden / Stunde : 20 Sekunden = 180 Eimer
  • 180 Eimer x 10l = 1.800 Liter / Stunde
  • Ihrem geplanten Bewässerungsanlage stehen 1.800 Liter / Stunde zur Verfügung
  • Sie können als Beispiel in Theorie 18 Regner mit einem Stundenverbrauch von 100l betreiben. Ein eingeplanter Puffer ist jedoch empfehlenswert

Messgerät für Druck- und Durchflussbestimmung

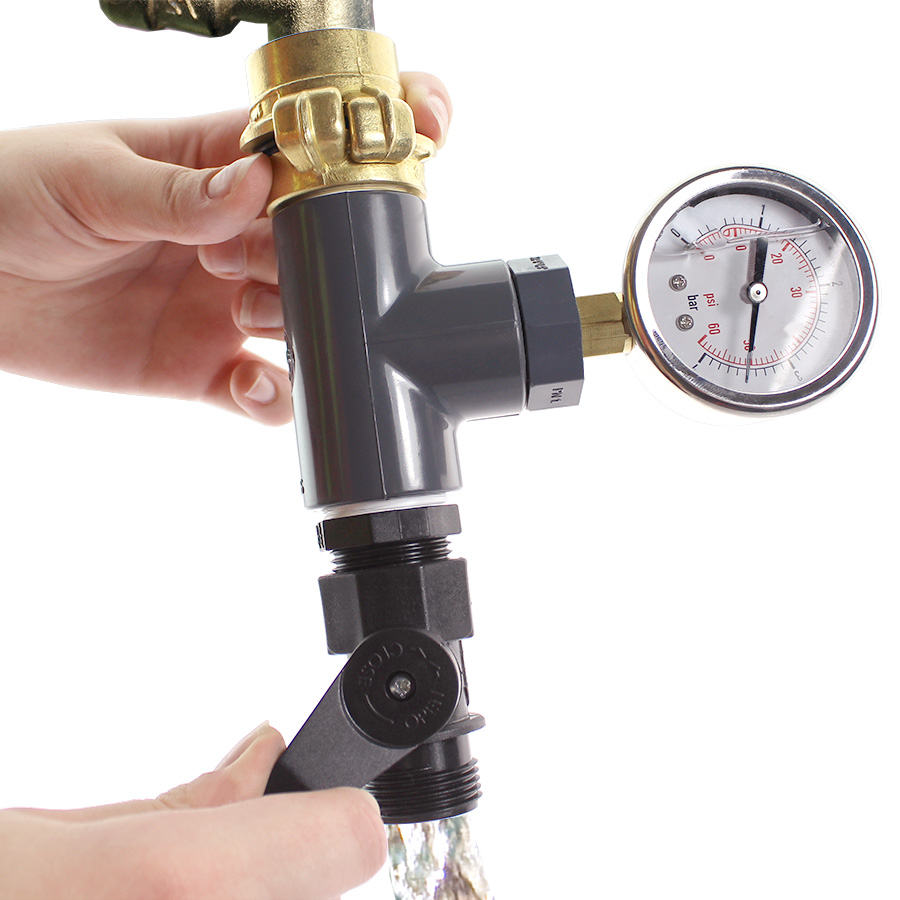

Das Messgerät für Druck- und Durchflussbestimmung im Einsatz


Ermitteln Sie die maximale Entnahmemenge schnell und einfach mit unserem Messgerät für Druck- und Durchflussbestimmung. Die Glyzerinlagerung der Anzeige im hochwertigen Manometer verhindert ein "Zittern" der Anzeigenadel und ermöglicht so ein genaueres Einstellen und letztendlich eine genauere Mengenermittlung.

Arbeiten Sie mit mehreren Zonenkreisläufen, falls der Gesamtverbrauch der Regner die verfügbare Wassermenge am Leitungsstrang übersteigt. Planen Sie ebenfalls mehrere Bewässerungssektoren, wenn die Anforderungen Ihres Grundstückes unterschiedliche Beregnung benötigt.
