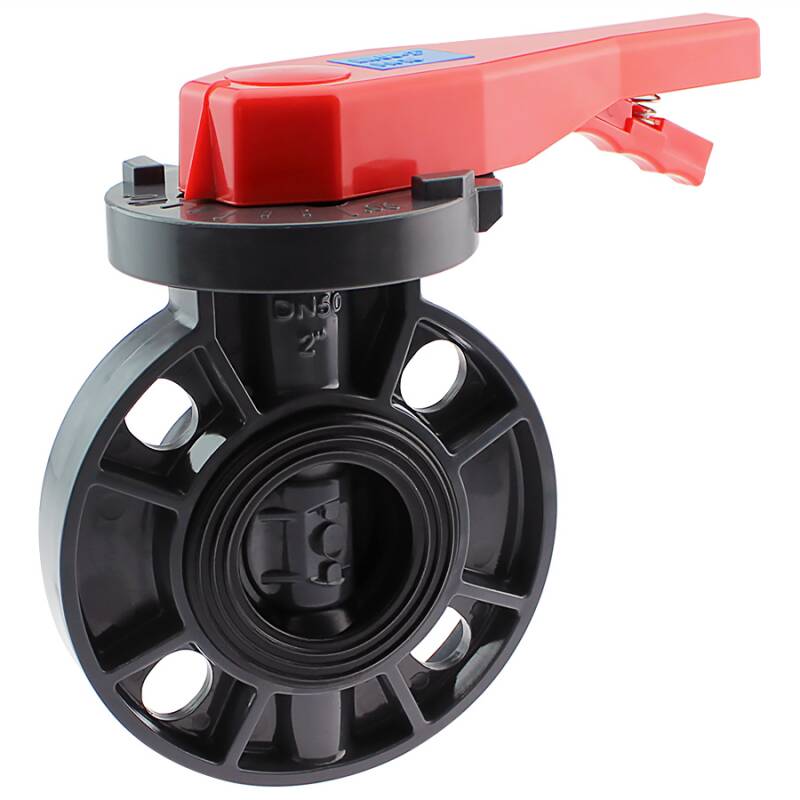

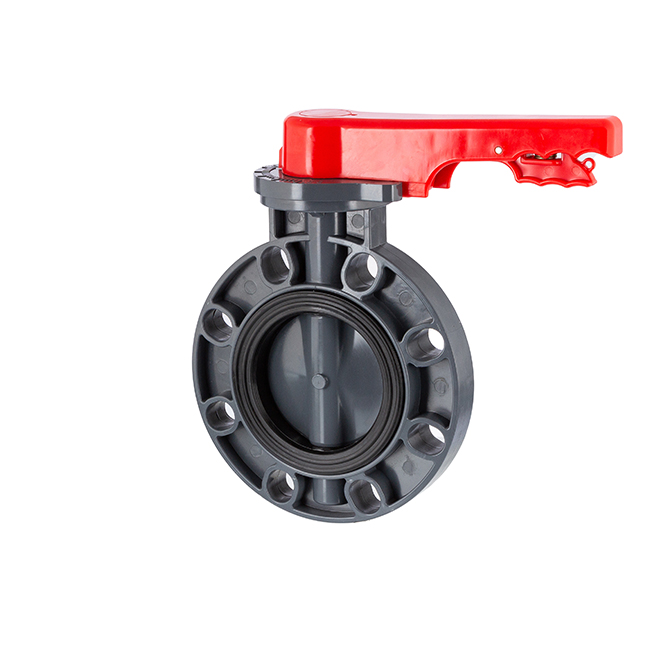

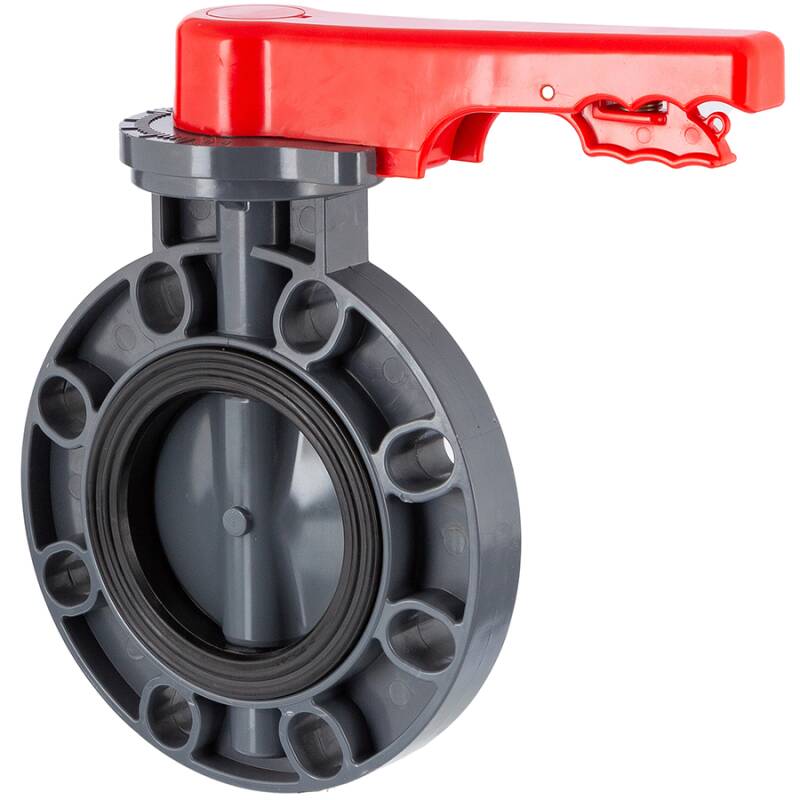

Valvola a farfalla in PVC-U
32,42 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0001

Foto prodotto Cod. Art. Versione Prezzo Quantità
Valvola a farfalla in PVC-U 63mm AK0001.000.063 63mm 32,42 €*
Valvola a farfalla in PVC-U 75mm AK0001.000.075 75mm 37,65 €*
Valvola a farfalla in PVC-U 90mm AK0001.000.090 90mm 44,39 €*
Valvola a farfalla in PVC-U 110mm AK0001.000.110 110mm 59,85 €*
Valvola a farfalla in PVC-U AK0001.125.140 125/140mm 78,30 €*
Valvola a farfalla in PVC-U 160mm AK0001.000.160 160mm 95,72 €*
Valvola a farfalla in PVC-U 200mm AK0001.200.225 200/225mm 156,19 €*

compr. 19% IVA, più Spedizione

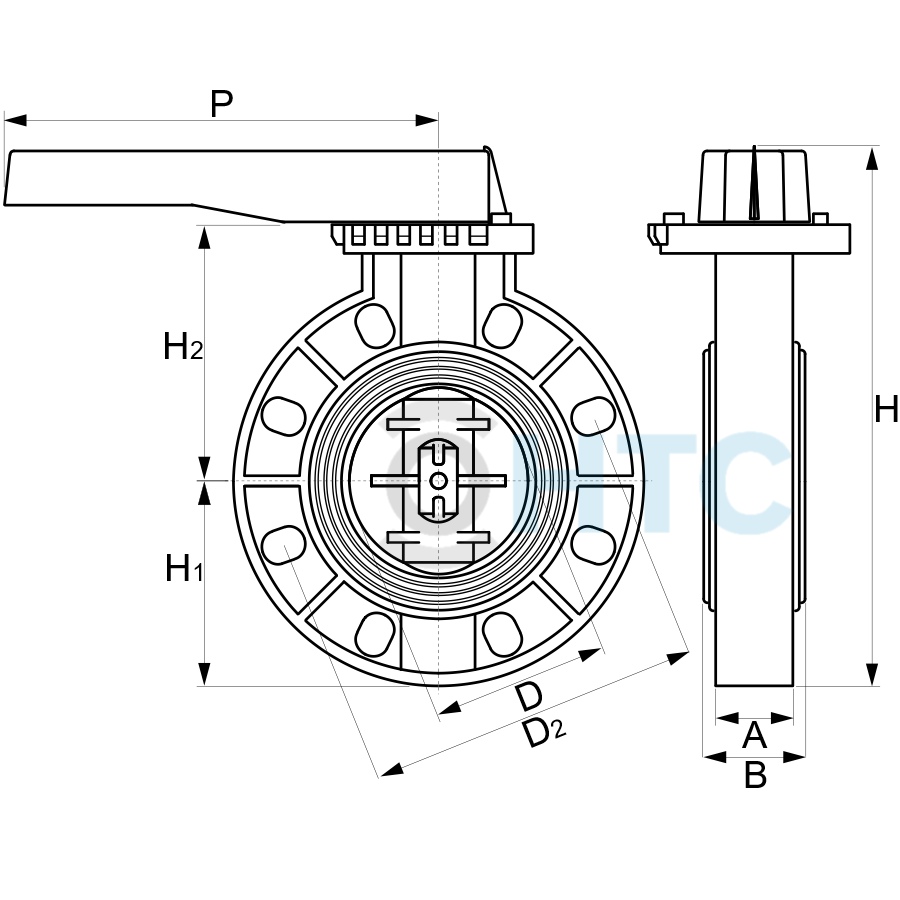

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Absperrklappe

Anschluss:
Montage zwischen Flansche
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser, ab 160mm max. 6 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Material:
PVC-U
Farbe:
Grau, Griff Rot
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
    integriert, Vollmanteldichtung bis 200/225mm
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension


Arretierbarer Handhebel

Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.
AR0001 Handhebel Arretierung

Vollmanteldichtung bis Größe 200/225mm

Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Die Abdichtung zur Klappe sowie zu den Anbauflanschen ist so optimal ohne Verlustgefahr und Verrutschen während der Montage oder Demontage. Die Vollmanteldichtung ermöglicht einen weichschließenden Verschluss und das hindurchfließende Medium hat keinen Kontakt mit dem Absperrklappengrundkörper.
AR0001 Vollmanteldichtung


DOWNLOAD RoHS Konformitätserklärung - HTC

DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings


PVC-U Absperrklappe zur Montage zwischen Flanschverbindungen

PVC-U Absperrklappen sind konzipiert für den industriellen Rohrleitungsbau und weisen, wie gewohnt vom Werkstoff PVC-U (PVC starr) eine hohe chemische Beständigkeit auf. Absperrklappen werden mittels eines arretierbaren Handhebels geöffnet und geschlossen und gerade auf Grund des arretierbaren Handhebels hervorragend zur Regulierung der durchfließenden Flüssigkeit geeignet. Die einmal ausgewählte Stellung läßt sich nach Änderung so jederzeit wieder einstellen.
PVC-U Absperrklappen sind für den professionellen Teichbauer und Poolbauer die erste Wahl, da vorallem bei größeren Durchmessern 110mm, 125mm, 160mm, 200mm die Vorteile gegenüber einem Kugelhahn oder einem Zugschieber klar ersichtlich sind.
Die PVC-U Absperrklappe gehört neben den Kugelhähnen zu den wichtigen Stell- und Regelelementen im Anlagenbau oder Apparatebau. Der Schließteller oder auch Klappenscheibe wird mittig geführt und dichtet weich gegen die umlaufende Formdichtung ab. Der ergonomisch geformte Langhebel ermöglicht eine leichte Handhabung der PVC-U Absperrklappe.
Die PVC-U Absperrklappe mit Handhebel hat eine Dichtungsmanschette aus EPDM mit doppelter Funktion. Sie dient zur hydraulischen Abdichtung und schützt gleichzeitig den Körper der Armatur vor aggressiven Medien. Die PVC-U Absperrklappe wird ohne zusätzliche Dichtung zwischen den Flanschen verbaut. Die 8-Loch Führung ab 90mm sorgt für gleichmäßigem Schraubenanzug und optimaler Dichtigkeit.
