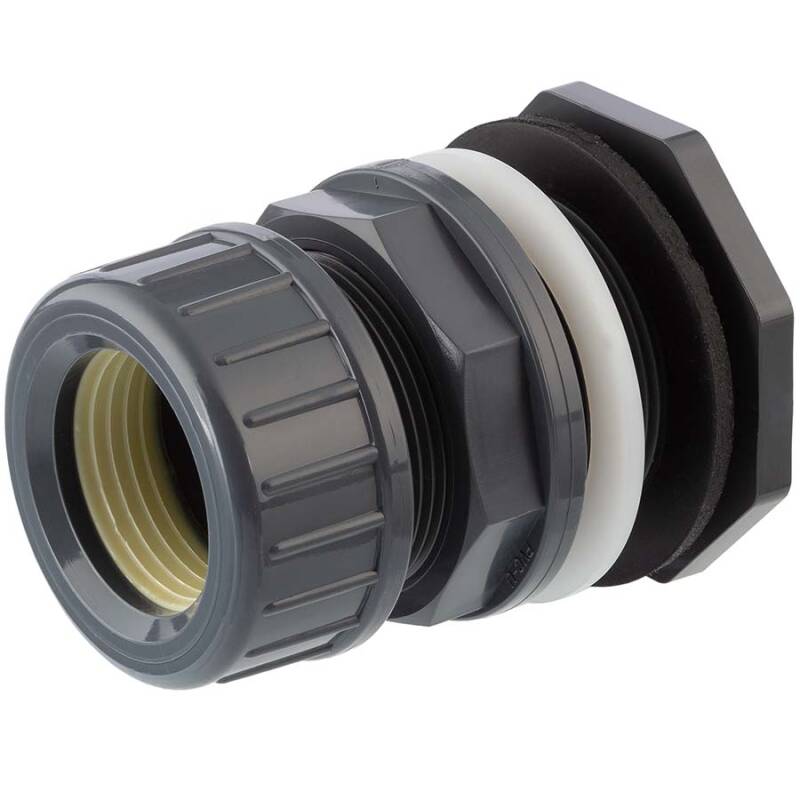

Adattatore per serbatoio compatto in PVC-U

Codice articolo: AF0822
Auswahl Steuerzone / Lieferland
a partire da
10,31 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato

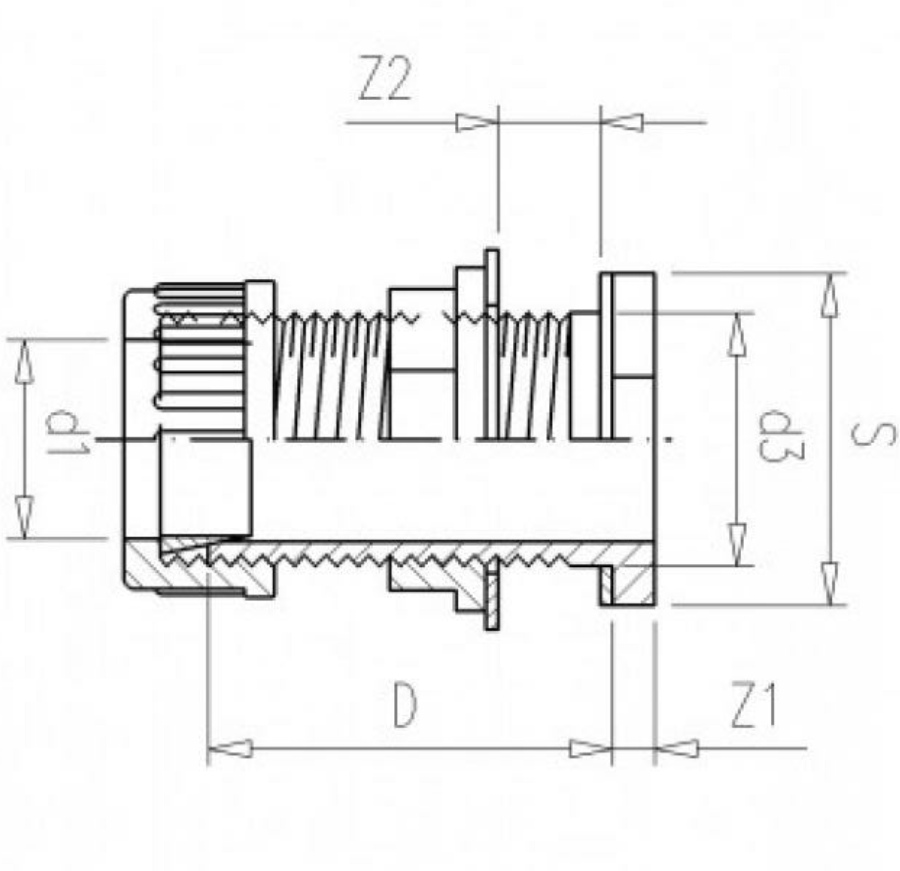

Das Rohr kann komplett durch die Kupplung geschoben werden. Immer von der - siehe Bild - linken Seite einschieben, ansonsten besteht die Gefahr der Deformierung der weißen Quetschhülse!
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
d1
d3
S
Z1
Z2
min. foro
Prezzo
Quantità
AF0822.000.020
20mm Klemm x 3/4"
56
20
3/4" (26,44mm)
32
8
0-25
26,5
10,31 €*
pz:
AF0822.000.025
25mm Klemm x 1"
60
25
1" (33,25mm)
40
10
0-25
33,5
11,14 €*
pz:
AF0822.000.032
32mm Klemm x 1 1/4"
66
32
1 1/4" (41,91mm)
55
7
0-25
42
11,67 €*
pz:
AF0822.000.040
40mm Klemm x 1 3/4"
78
40
1 3/4"
74
7
0-25
53,5
12,76 €*
pz:
AF0822.000.050
50mm Klemm x 2"
84
50
2" (59,61mm)
78
9
0-30
60,5
25,16 €*
pz:
AF0822.000.063
63mm Klemm x 2 1/2"
90
63
2 1/2" (75,18mm)
100
9
0-30
75
26,89 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Quetschverbindung/Durchführkupplung

Anschluss:
Quetschverbindung/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
