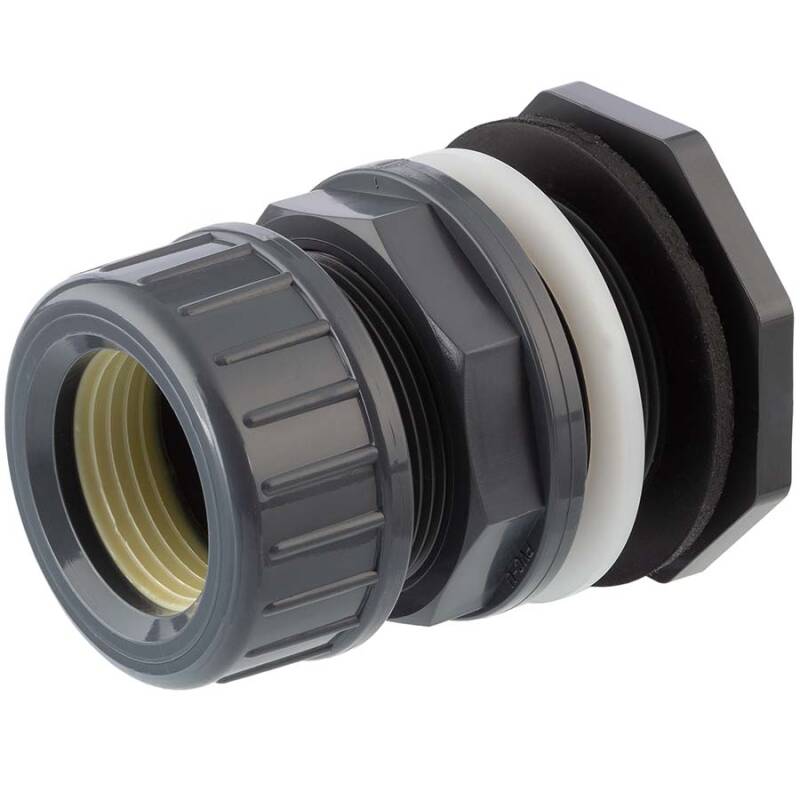

PVC-U Quetschverbindung/Durchführkupplung

Artikelnummer: AF0822
Auswahl Steuerzone / Lieferland
ab
7,01 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
Das Rohr kann komplett durch die Kupplung geschoben werden. Immer von der - siehe Bild - linken Seite einschieben, ansonsten besteht die Gefahr der Deformierung der weißen Quetschhülse!
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
D
G
L

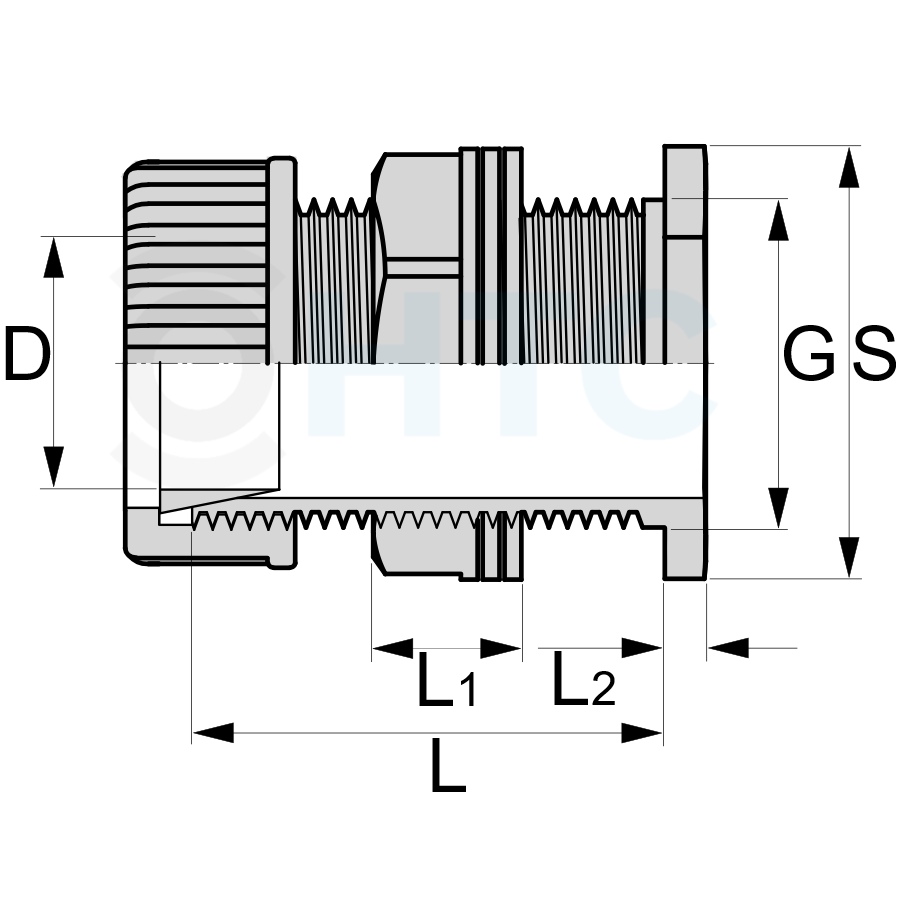

L1
L2
S
max. Wandstärke
Preis
Menge
PVC-U Quetschverbindung/Durchführkupplung 20mm
AF0822.000.020
20mm Klemm x 3/4"
20
3/4" (26,44mm)
56
31
8
32
25
7,01 €*
Stk:
PVC-U Quetschverbindung/Durchführkupplung 25mm
AF0822.000.025
25mm Klemm x 1"
25
1" (33,25mm)
60
35
10
40
25
7,56 €*
Stk:
PVC-U Quetschverbindung/Durchführkupplung 32mm
AF0822.040.032
32mm Klemm x 1 1/4"
32
1 1/4" (41,91mm)
66
23
7
55
25
7,24 €*
Stk:
PVC-U Quetschverbindung/Durchführkupplung 40mm
AF0822.000.040
40mm Klemm x 1 3/4"
40
1 3/4"
78
53
7
74
25
8,63 €*
Stk:
PVC-U Quetschverbindung/Durchführkupplung 50mm
AF0822.000.050
50mm Klemm x 2"
50
2" (59,61mm)
84
54
9
78
30
17,17 €*
Stk:
PVC-U Quetschverbindung/Durchführkupplung 63mm
AF0822.000.063
63mm Klemm x 2 1/2"
63
2 1/2" (75,18mm)
90
60
9
100
30
29,63 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Quetschverbindung/Durchführkupplung

Anschluss:
Quetschverbindung/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
Flachdichtung EPDM
Gleitring PP
Quetschdichtung TPV

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.



  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.



  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2 1/2"  75,5mm
 2"  60,0mm
 3"  88,0mm
 4"  113,5mm

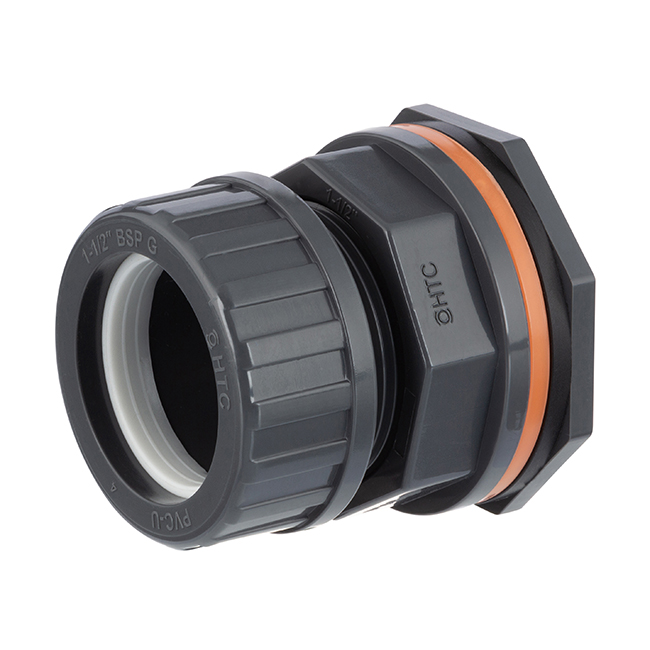

Die Quetschverbindung / Durchführkupplung von HTC Logo wird inklusive einer weiteren Quetschdichtung ausgeliefert. Ob die Quetschverbindung bereits aus unserem Produktionsprogramm ist und damit dieses Feature aufweist, zeigt Ihnen das Produktbild sowie das HTC Logo-Logo.

Ersatzteile Tankdurchführung AF0822

Flachdichtung Tankdurchführung

Flachdichtung Tankdurchführung
PE Gleitring Tankdurchführung

PE Gleitring
PVC Kontermutter Gegenmutter

Kontermutter, Gegnmutter

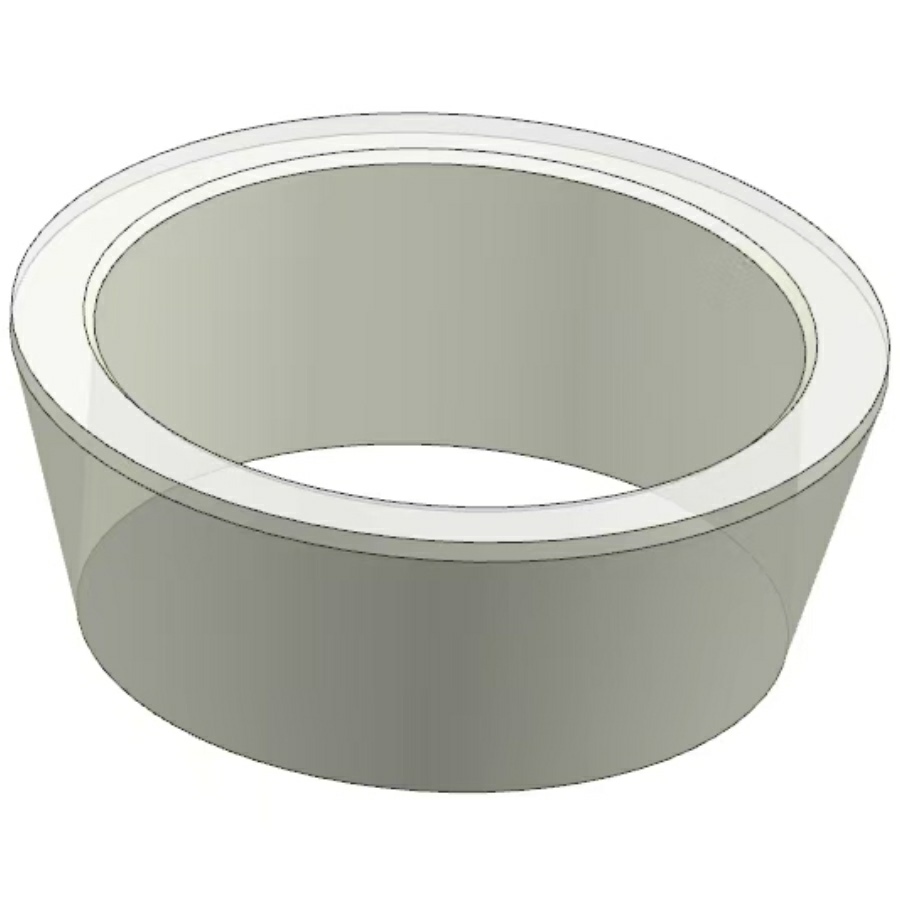

Quetschdichtung für AF0822
