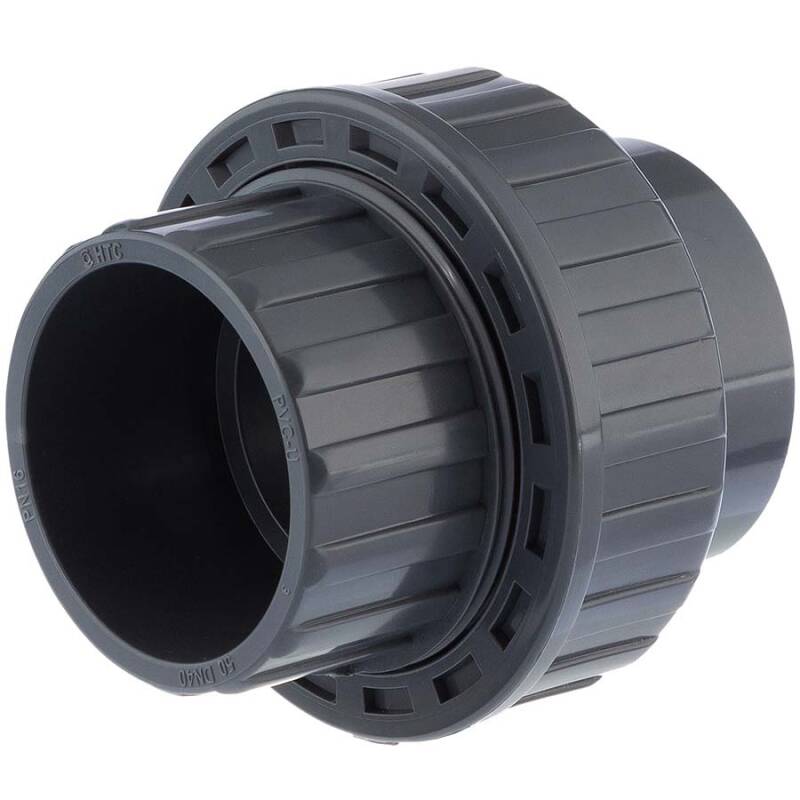

Bocchettone a incollare, in PVC-U, con guarnizione in FPM

Codice articolo: AF0615
Auswahl Steuerzone / Lieferland
a partire da
3,17 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata

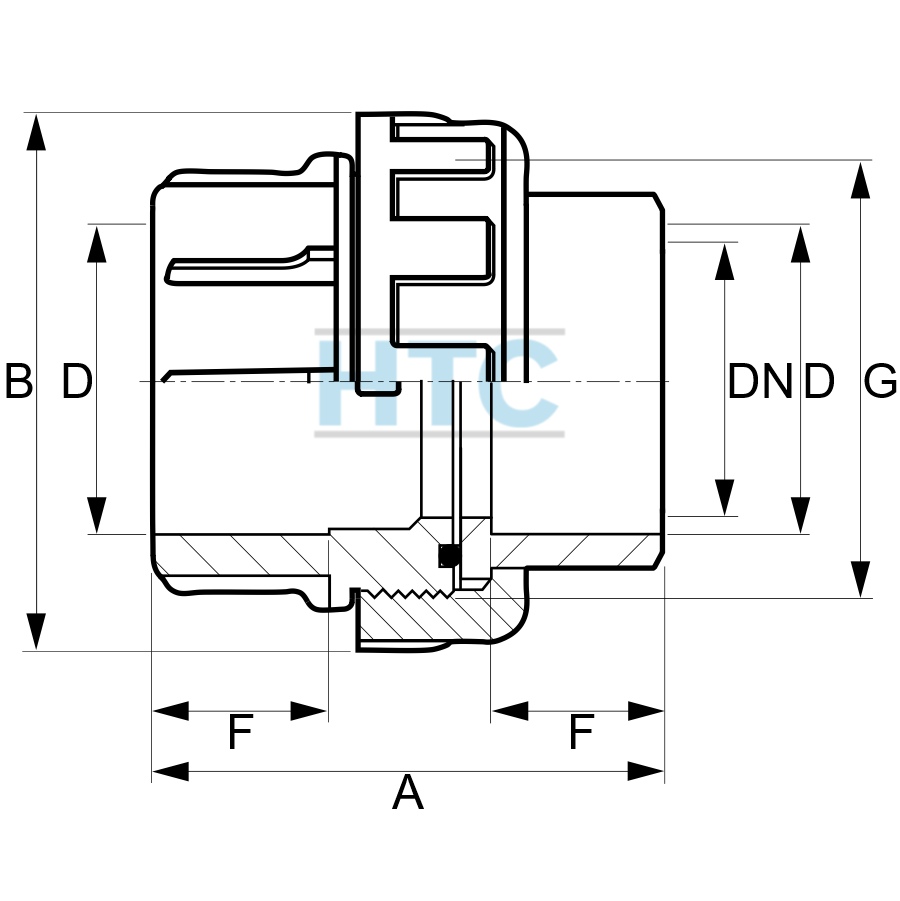

Varianti

Cod. Art.
Versione
B
D
DN
G
L
L1
L2
Prezzo
Quantità
AF0615.025.016
16mm
35
16
13
3/4" (26,44mm)
38
14
14
3,17 €*
pz:
AF0615.032.020
20mm
43
20
15
1" (33,25mm)
46
16
16
4,37 €*
pz:
AF0615.040.025
25mm
53
25
20
1 1/4" (41,91mm)
58
19,5
18,5
4,89 €*
pz:
AF0615.050.032
32mm
60
32
25
1 1/2" (47,81mm)
62,5
22,5
22,5
5,57 €*
AF0615.063.040
40mm
72
40
32
2" (59,61mm)
75
26,5
26,5
6,82 €*
pz:
AF0615.068.050
50mm
85
50
40
2 1/4" (65,71mm)
84,5
32
32
8,04 €*
pz:
AF0615.081.063
63mm
98
63
50
2 3/4" (81,5mm)
102
38
38
9,39 €*
pz:
AF0615.100.075
75mm
119
75
65
3 1/2" (100,33mm)
102
45
44
17,26 €*
pz:
AF0615.113.090
90mm
136
90
80
4" (113,03mm)
123
51
51
23,90 €*
AF0615.138.110
110mm
160
110
100
5" (138,43mm)
145
61
61
44,24 €*

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Verschraubung, 2fach Klebemuffe FPM (Viton) O-Ring

Anschluss:
2fach Klebemuffe incl. innenliegend O-Ring
Material:
PVC-U
O-Ring:
FPM (Viton), Farbe Braun
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar Medium Wasser
Farbe:
Grau
Dichtung O-Ring:
FPM (Viton), Farbe Braun

Ersatzteile Verschraubung AF0615

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
