Descrizione

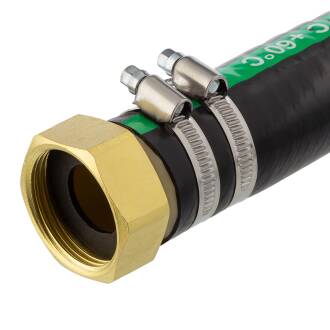

Flexibler Verteileranschluss mit Überwurfmutter
mit PVC-U Anschluss max. PN 10 bar - mit Messing Anschluss max. PN 14 bar
Der flexible Verteileranschluss, Aggragatanschluss mit Überwurfmuttern besteht aus einem hochwertigen Compound NBR/PVC Saug- und Druckschlauch - flexibel, kältefest, wetter-, ozon- und alterungsbeständig - mit Federstahlspirale und einem hochreißfestem Kreuzgewebe aus Polyestergarn.
Aufgrund dieser Materialzusammensetzung ist er perfekt für eine flexible Verbindung in einem geschlossenen, unter Dauerdruck stehenden System geeignet.
Durch die zweifach-gesicherten Tüllen mit flachdichtender Überwurfverschraubung in PVC-U für max. PN10 bar oder in Messing für max. PN14 bar steht einer flexiblen Anbindung zwischen Magnetventil und der starren PE Verrohrung nichts mehr im Weg. Ebenso kann hiermit eine Anschlussleitung flexibel an ein vorhandenes Aggregat wie z.B. eine Wärmepumpe angeschlossen werden.
Um die maximale Flexibilität zu erreichen, bieten wir den Verteileranschluss in 2 Längen an. So kann mit 300 mm oder 600 mm Länge jede ungünstige Lage überwunden werden. Auch eine flexible Anbindung zwischen Pumpe und PE Verrohrung ist somit möglich. Sofort anschlussfertig mit Innenliegender EPDM Flachdichtung ausgestattet.
Anschluss:
Überwurfmutter Innengewinde mit Flachdichtung
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung gegeneinander mit integrierter Flachdichtung gegen flachdichtendes Aussengewinde
Temperatur PVC-U Anschluss:
0°C bis 45°C, kurzzeitig 60°C
Temperatur Messing Anschluss:
0°C bis 60°C, kurzzeitig 80°C
Arbeitsdruck (PN) Schlauch:
max. 14 bar bei 20°C Medium Wasser
Arbeitsdruck (PN) Schlauchtülle PVC-U:
max. 10 bar bei 20°C Medium Wasser
Arbeitsdruck (PN) Schlauchtülle Messing:
max. 14 bar bei 20°C Medium Wasser
Material:
Schlauch: PVC/NBR, Polyestergarn, Stahl
Schlauchklemme: V2A Edelstahl (W4)
Verschraubung Schlauchtülle: PVC-U oder Messing (je nach Auswahl)
Schlauchklemme: V2A Edelstahl (W4)
Verschraubung Schlauchtülle: PVC-U oder Messing (je nach Auswahl)
Flachdichtung:
EPDM
Farbe:
Schlauch: Schwarz/Grün Streifen, Überwurfmutter: Grau (PVC-U) oder Messing
Anwendungsbeispiele
Saug- und Druckschlauch
PVC/NBR Compound mit Polyestergarn Kreuzgewebe und Federstahlspirale
Parallelverschiebung der Druckleitung unter voller Druckbelastung bis PN 10 bar bei 20° Celsius - Beispiel 600mm Variante.
Flexible Bogenanbindung für z.B festplatziertes Hauswasserwerk an eine Druckleitung - Beispiel 600mm Variante.
Parallelverschiebung des Leitungsverlaufs anhand des Beispiels eines Ventilschachts - Beispiel 600mm Variante.
