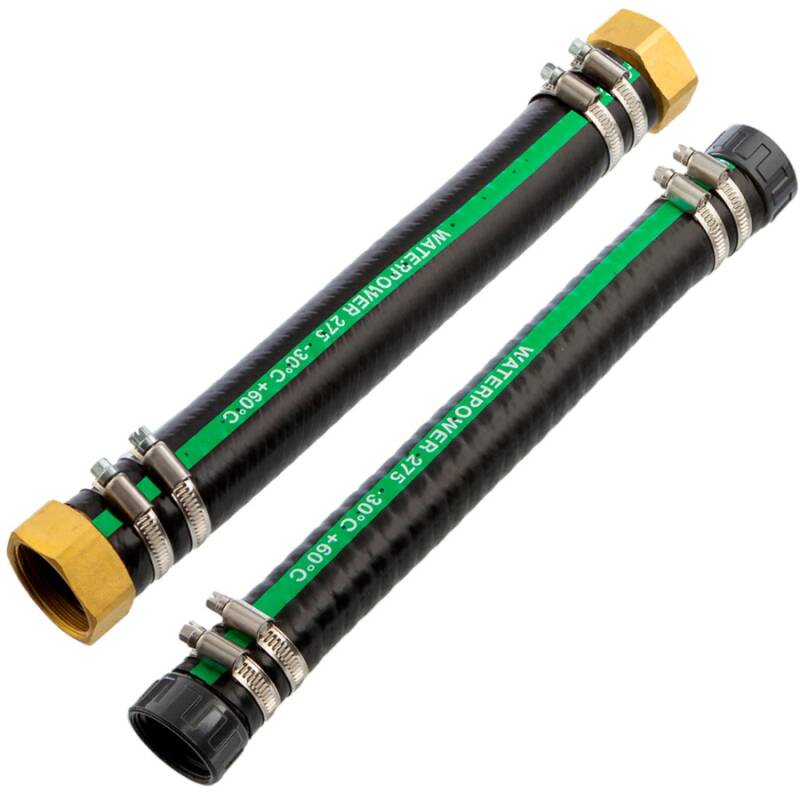

Compound NBR/PVC collettore di distribuzione flessibile

Codice articolo: SC0413
a partire da
16,39 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
Raggio curvatura
Pressione di lavoro
Attacco
Vuoto
ø tubo interno
Prezzo
Quantità
Compound NBR/PVC collettore di distribuzione flessibile 1" filetto femmina PVC-U x 300mm tubo
SC0413.030.P32
300mm x 1" Innengewinde PVC-U
550
max. PN10
1" (33,25mm)
0,88
25
16,39 €*
Compound NBR/PVC collettore di distribuzione flessibile 1" filetto femmina PVC-U x 600mm tubo
SC0413.060.P32
600mm x 1" Innengewinde PVC-U
550
max. PN10
1" (33,25mm)
0,88
25
30,01 €*
pz.:
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" ottone filetto femmina x 300mm tubo
SC0413.030.M32
300mm x 1" Innengewinde Messing
550
max. PN14
1" (33,25mm)
0,88
25
21,34 €*
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" ottone filetto femmina x 600mm tubo
SC0413.060.M32
600mm x 1" Innengewinde Messing
550
max. PN14
1" (33,25mm)
0,88
25
31,55 €*
pz.:
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" PVC-U filetto femmina x 300mm tubo
SC0413.030.P40
300mm x 1 1/4" Innengewinde PVC-U
550
max. PN10
1 1/4" (41,91mm)
0,88
32
21,97 €*
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" PVC-U filetto femmina x 600mm tubo
SC0413.060.P40
600mm x 1 1/4" Innengewinde PVC-U
550
max. PN10
1 1/4" (41,91mm)
0,88
32
37,02 €*
pz.:
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" Brass filetto femmina x 300mm tubo
SC0413.030.M40
300mm x 1 1/4" Innengewinde Messing
550
max. PN14
1 1/4" (41,91mm)
0,88
32
30,19 €*
Compound NBR/PVC collettore di distribuzione flessibile 1 1/4" Brass filetto femmina x 600mm tubo
SC0413.060.M40
600mm x 1 1/4" Innengewinde Messing
550
max. PN14
1 1/4" (41,91mm)
0,88
32
42,72 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Flexibler Verteileranschluss mit Überwurfmutter

mit PVC-U Anschluss max. PN 10 bar - mit Messing Anschluss max. PN 14 bar

Der flexible Verteileranschluss, Aggragatanschluss mit Überwurfmuttern besteht aus einem hochwertigen Compound NBR/PVC Saug- und Druckschlauch - flexibel, kältefest, wetter-, ozon- und alterungsbeständig - mit Federstahlspirale und einem hochreißfestem Kreuzgewebe aus Polyestergarn.
Aufgrund dieser Materialzusammensetzung ist er perfekt für eine flexible Verbindung in einem geschlossenen, unter Dauerdruck stehenden System geeignet.
Durch die zweifach-gesicherten Tüllen mit flachdichtender Überwurfverschraubung in PVC-U für max. PN10 bar oder in Messing für max. PN14 bar steht einer flexiblen Anbindung zwischen Magnetventil und der starren PE Verrohrung nichts mehr im Weg. Ebenso kann hiermit eine Anschlussleitung flexibel an ein vorhandenes Aggregat wie z.B. eine Wärmepumpe angeschlossen werden.
Um die maximale Flexibilität zu erreichen, bieten wir den Verteileranschluss in 2 Längen an. So kann mit 300 mm oder 600 mm Länge jede ungünstige Lage überwunden werden. Auch eine flexible Anbindung zwischen Pumpe und PE Verrohrung ist somit möglich. Sofort anschlussfertig mit Innenliegender EPDM Flachdichtung ausgestattet.

Anschluss:
Überwurfmutter Innengewinde mit Flachdichtung
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung gegeneinander mit integrierter Flachdichtung gegen flachdichtendes Aussengewinde
Temperatur PVC-U Anschluss:
0°C bis 45°C, kurzzeitig 60°C
Temperatur Messing Anschluss:
0°C bis 60°C, kurzzeitig 80°C
Arbeitsdruck (PN) Schlauch:
max. 14 bar bei 20°C Medium Wasser
Arbeitsdruck (PN) Schlauchtülle PVC-U:
max. 10 bar bei 20°C Medium Wasser
Arbeitsdruck (PN) Schlauchtülle Messing:
max. 14 bar bei 20°C Medium Wasser
Material:
Schlauch: PVC/NBR, Polyestergarn, Stahl
Schlauchklemme: V2A Edelstahl (W4)
Verschraubung Schlauchtülle: PVC-U oder Messing (je nach Auswahl)
Flachdichtung:
EPDM
Farbe:
Schlauch: Schwarz/Grün Streifen, Überwurfmutter: Grau (PVC-U) oder Messing

orange dot Anwendungsbeispiele

SC0413 Detail 1

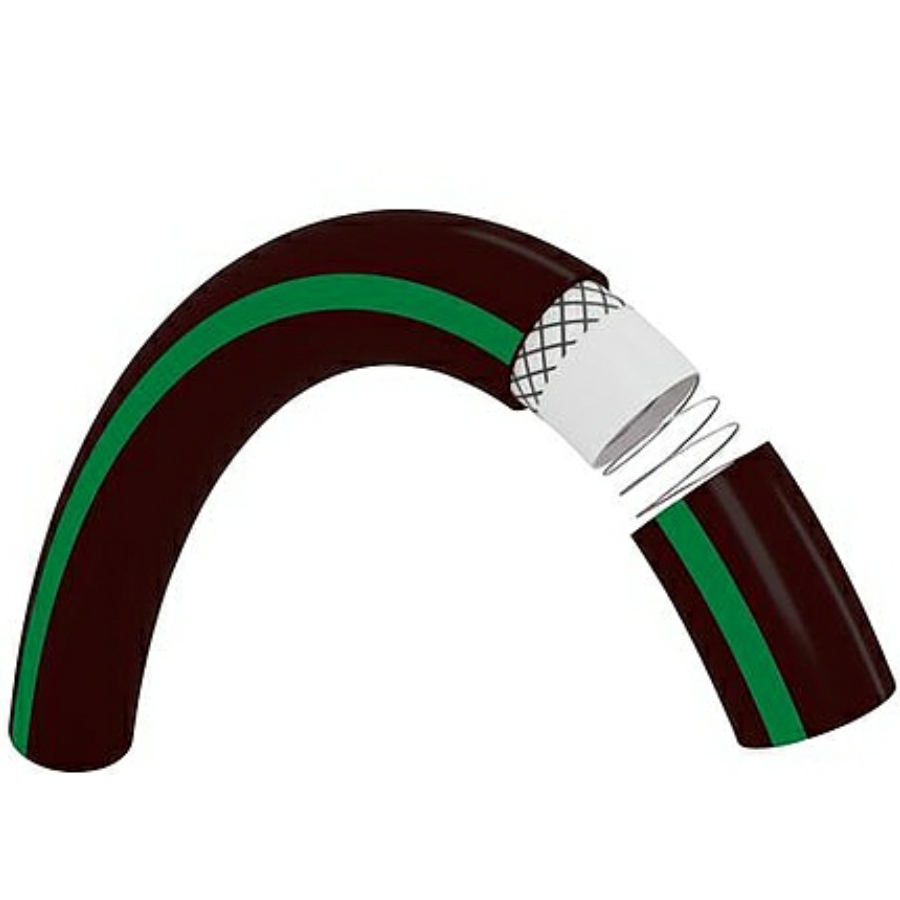

Saug- und Druckschlauch
PVC/NBR Compound mit Polyestergarn Kreuzgewebe und Federstahlspirale

SC0413 Detail 1

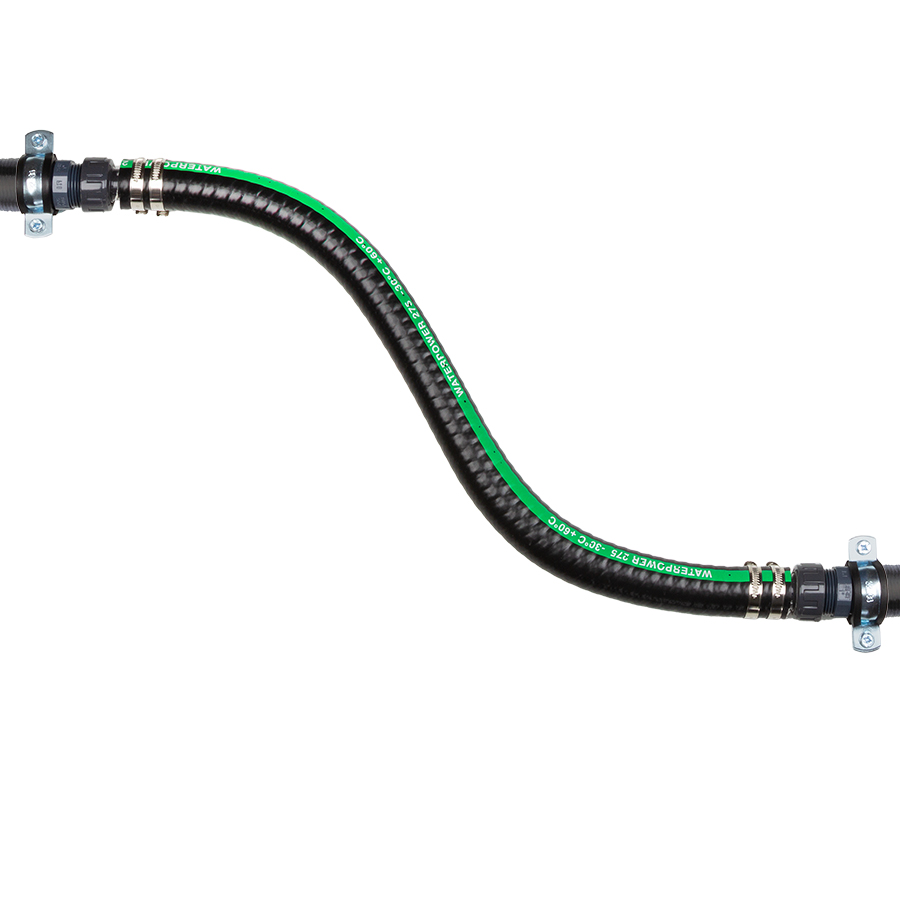

Parallelverschiebung der Druckleitung unter voller Druckbelastung bis PN 10 bar bei 20° Celsius - Beispiel 600mm Variante.

SC0413 Detail 1

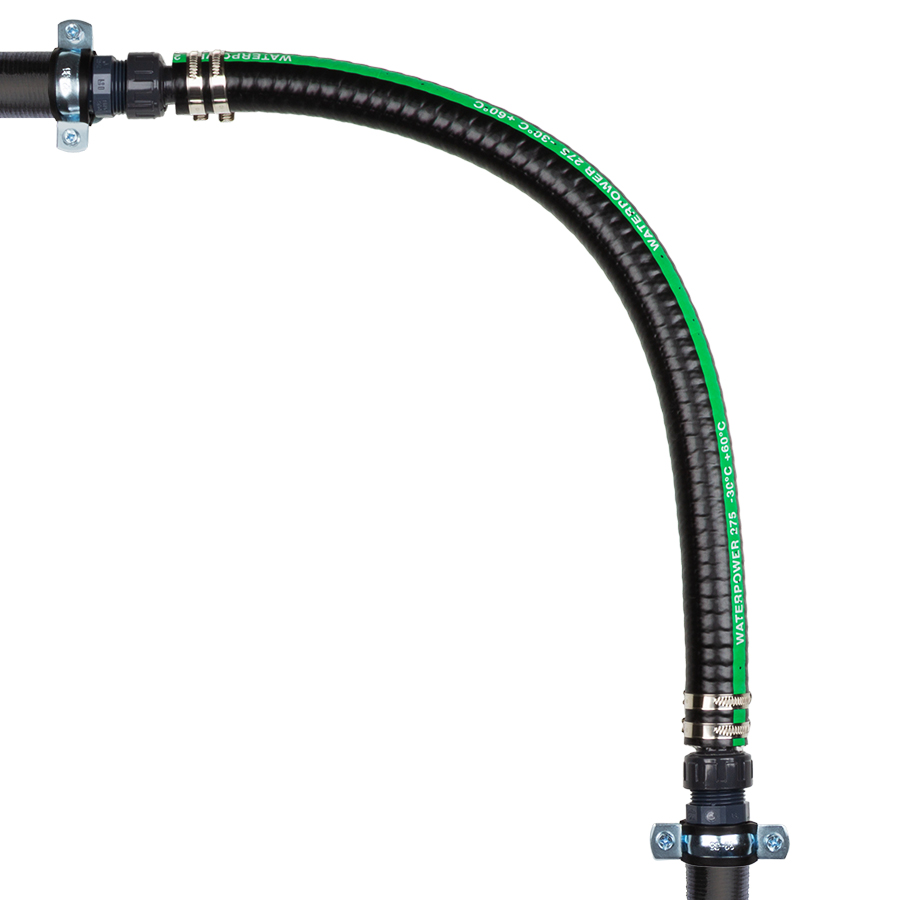

Flexible Bogenanbindung für z.B festplatziertes Hauswasserwerk an eine Druckleitung - Beispiel 600mm Variante.

SC0413 Detail 1

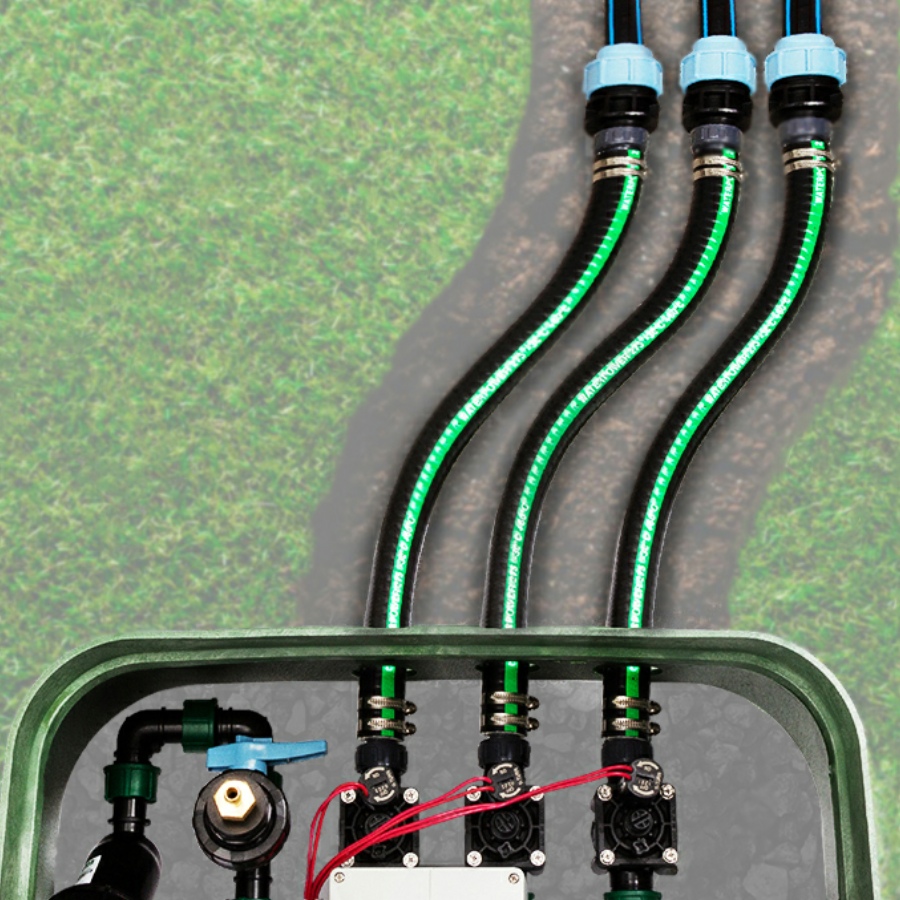

Parallelverschiebung des Leitungsverlaufs anhand des Beispiels eines Ventilschachts - Beispiel 600mm Variante.
