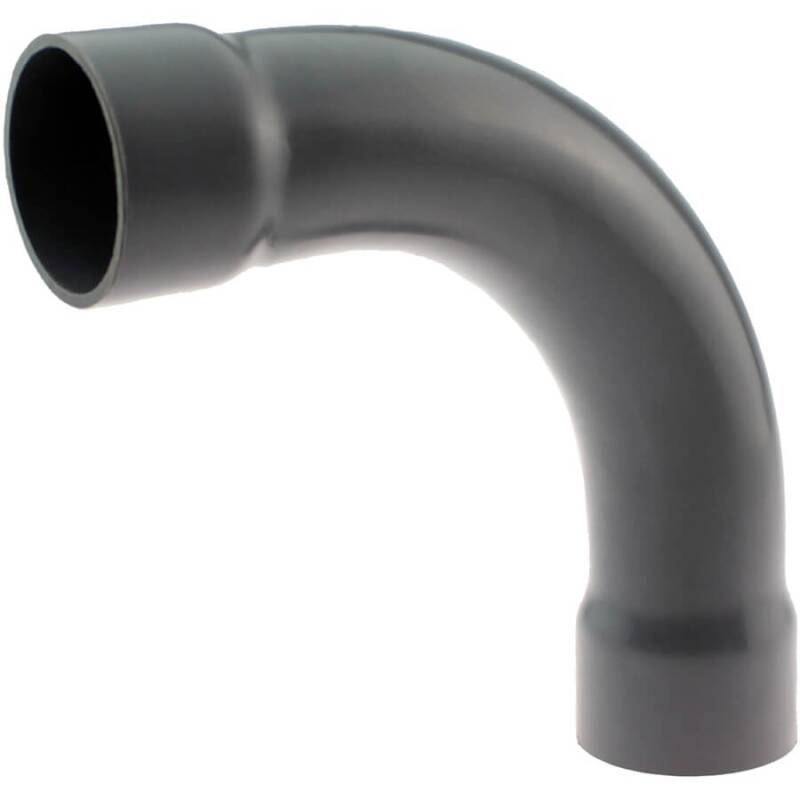

Curva a 90° a incollare f/f in PVC-U 10 bar, corto

Codice articolo: AF0404
a partire da
0,67 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata

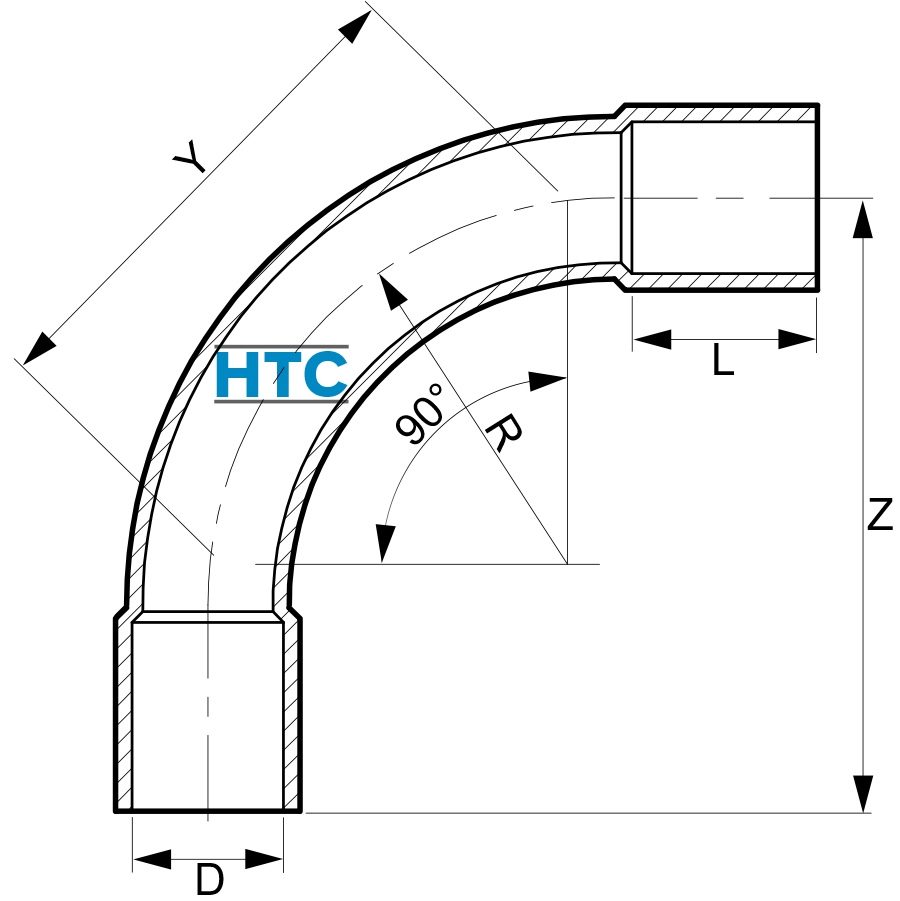

Varianti

Cod. Art.
Versione
D
L
R
Y
Z
Prezzo
Quantità
AFS404.P10.020
20mm
20
min. 16
min. 40
min. 63
min. 70
0,67 €*
pz:
AFS404.P10.025
25mm
25
min. 18,5
min. 50
min. 79
min. 85
0,71 €*
pz:
AF0404.P10.032
32mm
32
min. 22
min. 64
min. 101
min. 105
1,39 €*
pz:
AF0404.P10.040
40mm
40
min. 26
min. 80
mind. 125
min. 131
1,73 €*
pz:
AF0404.P10.050
50mm
50
min. 31
min. 100
min. 157
min. 163
2,28 €*
AF0404.P10.063
63mm
63
min. 37,5
min. 126
min. 198
min. 205
4,36 €*
pz:
AFS404.P10.075
75mm
75
min. 43,5
min. 150
min. 236
min. 245
7,35 €*
pz:
AFS404.P10.090
90mm
90
min. 51
min. 180
min. 283
min. 295
12,64 €*
pz:
AFS404.P10.110
110mm
110
min. 61
min. 220
min. 346
min. 360
22,28 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Bogen kurz 90° aus Rohr 10 bar, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Hinweis: Im Gegensatz zu Spritzgussfittings werden diese Fittings aus Rohr thermisch verformt. Die Formmaße sowie die Ausführung können deshalb z.T. leicht voneinander abweichen.


Der PVC Bogen in 90 Grad lange Ausführung hat im Vergleich zu einem PVC-U Winkel 90° oder einem PVC-U Bogen kurze Ausführung den geringsten Widerstand gegenüber hindurchströmenden Flüssigkeiten. Jede Richtungsänderung, ja jedes Rohr verursacht durch den Reibungswiderstand eine negative Beeinflußung der Durchflußmenge. Beim Hindurchfließen von Formstücken wie Winkel entstehend Wirbel, welche zur Abbremsung der Flüssigkeit führen. Ist der Durchfluß weniger abrupt, wie im Vergleich Winkel zu Bogen kurz zu Bogen lang kommt es zu einer geringeren Wirbelbildung, wodurch eine stabilere Durchflussgeschwindigkeit gewährleistet wird.


Bogen lang vs Bogen kurz vs Winkel

PVC-U Winkel im Vergleich zu PVC-U Bogen

Der PVC-U Winkel ist sicherlich der meistverkaufte Fitting, mit dem sich auf kurze Distanz ein Knick von 90 Grad realisieren läßt. Auf Grund seiner kurzen 90 Grad Biegung wird er auch Kniestück genannt. PVC-Winkel oder PVC-Knickstücke sind die Standardformteile in einem Rohrleitungssystem. Auf kurze Strecke, auf engstem Raum läßt sich eine Richtungsänderung um 90 Grad erzielen - zwei Winkel hintereinander gesetzt ergeben einen Halbkreis , d.h. eine Richtungsänderung von 180 Grad - gegensätzlich verklebt erzielen Sie einen S-Bogen. Auf Grund des günstigen Preises ist der PVC-U Winkel die beste Wahl wenn auf Strömungsverluste keine Rücksicht genommen werden muss.

Hoher Reibungswiderstand führt zum Abbremsen der Flüssigkeit und einer instabileren Strömung. In einem Leitungssystem, bei dem eine hohe und konstante Durchflussmenge benötigt wird sind PVC-Winkel nicht die erste Wahl, da Wirbelbildung im Winkel die hindurchfließende Flüssigkeit stark abbremst. Wo es auf hohe Durchflussraten ankommt oder bei Pumpen, welche eine hohe Fördermenge, aber schwache Förderhöhe (z. B. Teichbereich aufzeigen sind PVC Bögen die bessere Wahl.
