Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

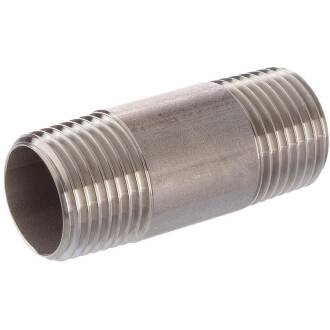

Rohrnippel 2fach Aussengewinde Gewinde Edelstahl Fitting,
Qualität AISI 316, V4A
| Anschluss: | 2fach Aussengewinde |
| Gewinde: | BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä. |
| Temperatur: | -20°C bis 200°C |
| Arbeitsdruck (PN): | PN 20 bar |
| Material: | Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408) |
| DIN: | Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21) |
| wall thickness: | sch20 |
| Farbe: | Grau Edelstahl |
 |
Die EckdatenArbeitstemperatur -20°C bis 200°CArbeitsdruck PN 20 bar (300 psi) Vermaßung gemäß ISO 4144 BSP Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21) Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408 |
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
