Beschreibung

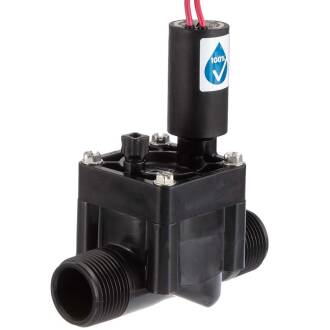

Hunter Magnetventil 24 VAC

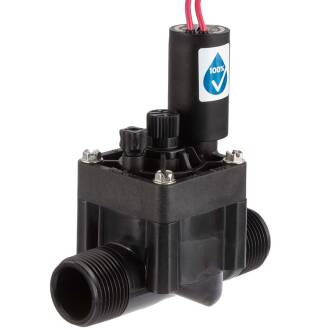

Das strapazierfähige Hunter Magnetventil PGV mit und ohne Durchflussregulierung ist mit den besten Funktionen der Hunter Spitzenventile ausgestattet und wurde dafür entwickelt, den Widrigkeiten der meisten privaten und kleineren gewerblichen Grünflächen standhalten zu können. Das Modell 24V AC ist hochwertig verarbeitet und verfügt über eine robuste Membran, die Betriebsausfällen unter harten Bedingungen vorbeugt. In unserem Shop finden Sie zwei Ausführungen Hunter PGV-Magnetventile, das PGV 100G sowie das PGV 101G. Die 101 PGV Variante verfügt über eine Durchflussregulierung (flow control) und unterscheidet sich darin von der 100 G Ausführung.
Eigenschaften des Hunter Magnetventils
- Externe und interne manuelle Entlüftung für schnelle und einfache Aktivierung "am Ventil"
- Haltbare verschraubte Schutzkappe für maximale Festigkeit
- Aufbau mit Doppelmembranabdichtung für hervorragende Lecksicherheit
- Mühelose Ventilwartung durch gesicherte Ventildeckelschrauben
- Niederflussfähig und auch für die Microbewässerung geeignet
- Gekapselte 24 VAC Magnetspule mit unverlierbarem Stößel für mühelosen Service
- Max. Temperatur: 60°C
- Stromlos geschlossen
Technische Betriebsdaten Hunter PGV Ventil
- Durchflussmenge PGV-100/101: 0,05 bis 9m³/Std.; 0,75 bis 150l/min
- Empfohlener Druckbereich: 1,5 bis 10 Bar
- Vorlaufdruck: 1,4 Bar
- 24V AC Magnetspule: 350 mA Einschaltstrom, 190 mA Haltestrom, 60 Hz
Abmessungen der Geräte
- PGV-100G Höhe 13cm - Länge 11cm - Breite 6cm
- PGV-101G Höhe 13cm - Länge 11cm - Breite 6cm

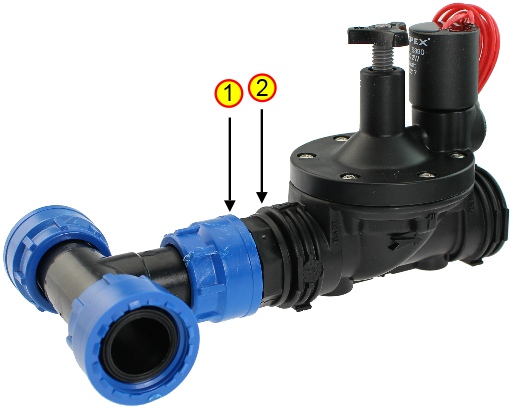

Für den Anschluss oder das Verbinden von Verteilerelementen mit Magnetventil o.ä.
Für das Verbinden von Verteilerelementen mit Magnetventil o.ä. ist der Fitting Doppelnippel mit einseitigem Dichtring PF018 ideal.
Der integrierte Dichtring im Verteilerelement schließt mit dem flachdichtendem Ende
des Doppelnippels ab.
Das gegenüberliegende Aussengewinde mit integriertem Dichtring
dient zur Abdichtung zum Innengewinde des Magnetventils.
Zusammenbau
Schrauben Sie zuerst die Seite mit dem integrierten Dichtring in das Magnetventil. Dann schrauben Sie die Überwurfmutter auf das gegenüberliegende Aussengewinde des Doppelnippels. Kurz vor Ende des Festziehens richten Sie das Verteilerelement aus.
Mit dem Hunter Magnetventil PGV-101 und 100 haben Sie ein strapazierfähiges Ventil und ein wichtiges Zubehör für die Bewässerungsanlage. Erweitern Sie die Bewässerung außerdem mit dem passenden Hunter Steuergerät für eine einfache Steuerung der Bewässerung. Hier finden Sie noch mehr Magnetventile.
