Hunter Magnetventil 9 DC
1,99 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: MV09DC

Produktbild Artikel-Nr. Variante Preis Menge
Hunter Magnetventil 9 DC 1" Innengewinde ohne flow control MV09DC.IGO.032 PGV-100G-B 1" Innengewinde 28,51 €*
Hunter Magnetventil 9 DC 1" Innengewinde mit flow control MV09DC.IGM.032 PGV-101G-B 1" Innengewinde 29,55 €*
Hunter Magnetventil 9 DC 1" Aussengewinde ohne flow control MV09DC.AGO.032 PGV-100G-B 1" Aussengewinde 27,22 €*
Hunter Magnetventil 9 DC 1" Aussengewinde mit flow control MV09DC.AGM.032 PGV-100G 28,41 €*

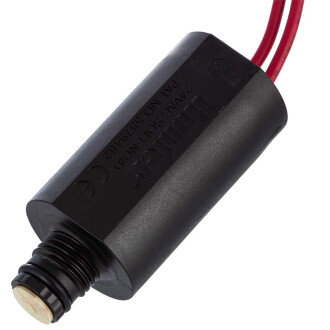

Magnetspule 9 DC MV09DC.001.9DC Magnetspule 9 DC 17,21 €*
Hunter Magnetventil Einstellschlüssel MV09DC.000.001 Einstellschlüssel 1,99 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Hunter Magnetventil 9 DC

Das strapazierfähige Hunter Magnetventil PGV mit und ohne Durchflussregulierung ist mit den besten Funktionen der Hunter Spitzenventile ausgestattet und wurde dafür entwickelt, den Widrigkeiten der meisten privaten und kleineren gewerblichen Grünflächen standhalten zu können. Das Modell 9 DC ist hochwertig verarbeitet und verfügt über eine robuste Membran, die Betriebsausfällen unter harten Bedingungen vorbeugt. In unserem Shop finden Sie zwei Ausführungen Hunter PGV-Magnetventile, das PGV 100G sowie das PGV 101G. Die 101 PGV Variante verfügt über eine Durchflussregulierung (flow control) und unterscheidet sich darin von der 100 G Ausführung.
Mit Aussengewinde als Version PGV-100G ohne flow control sowie als Version PGV-101G mit Durchflusskontrolle.

Wichtig:
Die Magnetventile sind für die Ansteuerung eines Leitungsstranges in einem Bewässerungssystem in Verbindung mit einem Bewässerungscomputer gedacht. Bei Einsatz von externen Netzteilen sind die Spannungswerte zu beachten.
Es wird ein Vorlaufdruck von 1,4 bar benötigt.

Eigenschaften des Hunter Magnetventils

  • Externe und interne manuelle Entlüftung für schnelle und einfache Aktivierung "am Ventil"
  • Haltbare verschraubte Schutzkappe für maximale Festigkeit

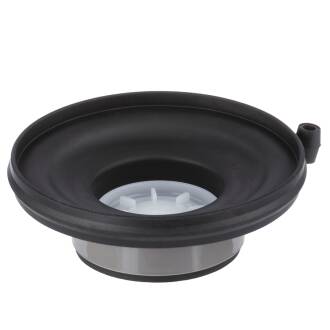

  • Aufbau mit Doppelmembranabdichtung für hervorragende Lecksicherheit
  • Mühelose Ventilwartung durch gesicherte Ventildeckelschrauben
  • Niederflussfähig und auch für die Microbewässerung geeignet
  • Gekapselte 9 DC Magnetspule mit unverlierbarem Stößel für mühelosen Service
  • Max. Temperatur: 60°C
  • Stromlos geschlossen

Technische Betriebsdaten Hunter PGV Ventil

  • Durchflussmenge: 0,05 bis 9m³/Std.; 0,75 bis 150l/min
  • Empfohlener Druckbereich: 1,5 bis max. 10 Bar
  • Vorlaufdruck: 1,4 Bar

Anwendung

Strapazierfähige Magnetventile von Hunter wurden entwickelt um den Anforderungen und Widrigkeiten der meisten privaten und kleineren gewerblichen Grünflächen standhalten zu können. Die Modelle werden größtenteils mit und ohne Durchflusskontrolle angeboten. Alle Modelle sind hochwertig verarbeitet und verfügen über eine robuste Membran, die Betriebsausfällen und harten Bedingungen vorbeugt.

Gewindeabdichtung

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

). Gewinde dieses Typs sind
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: Abdichten und verbinden von Kunststoffgewinden

DOWNLOAD Installation Hunter Magnetventil Typ PGV
DOWNLOAD Hunter PGV und PGV JAR TOP Betriebsdaten cutsheet
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
