Manometer

Was ist ein Manometer?

Ein Manometer ist ein Messgerät zur Bestimmung des Drucks von Gasen oder Flüssigkeiten in einem geschlossenen System. Der Begriff stammt aus dem Griechischen („manos“ = dünn/locker, „metron“ = Maß) und bezeichnet allgemein Geräte zur Druckmessung. Manometer werden in zahlreichen Bereichen eingesetzt, darunter Industrie, Handwerk, Heizungstechnik, Sanitär, Medizin und Fahrzeugtechnik.



Arten von Manometern


Mechanische Manometer:

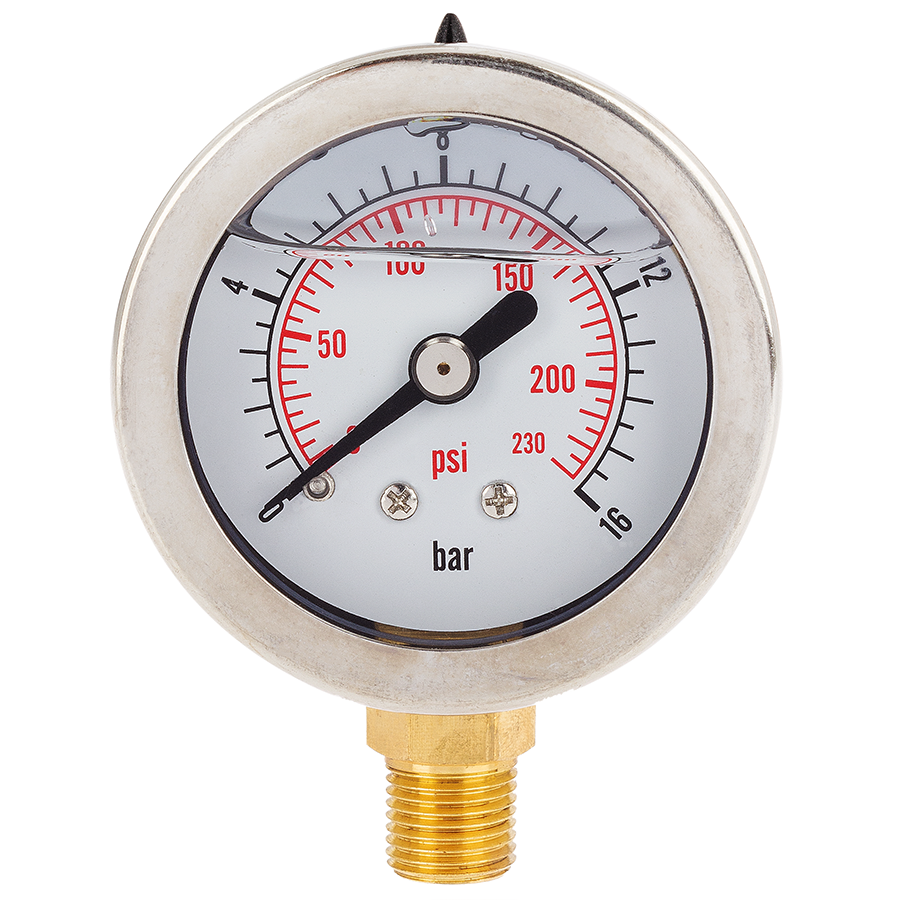

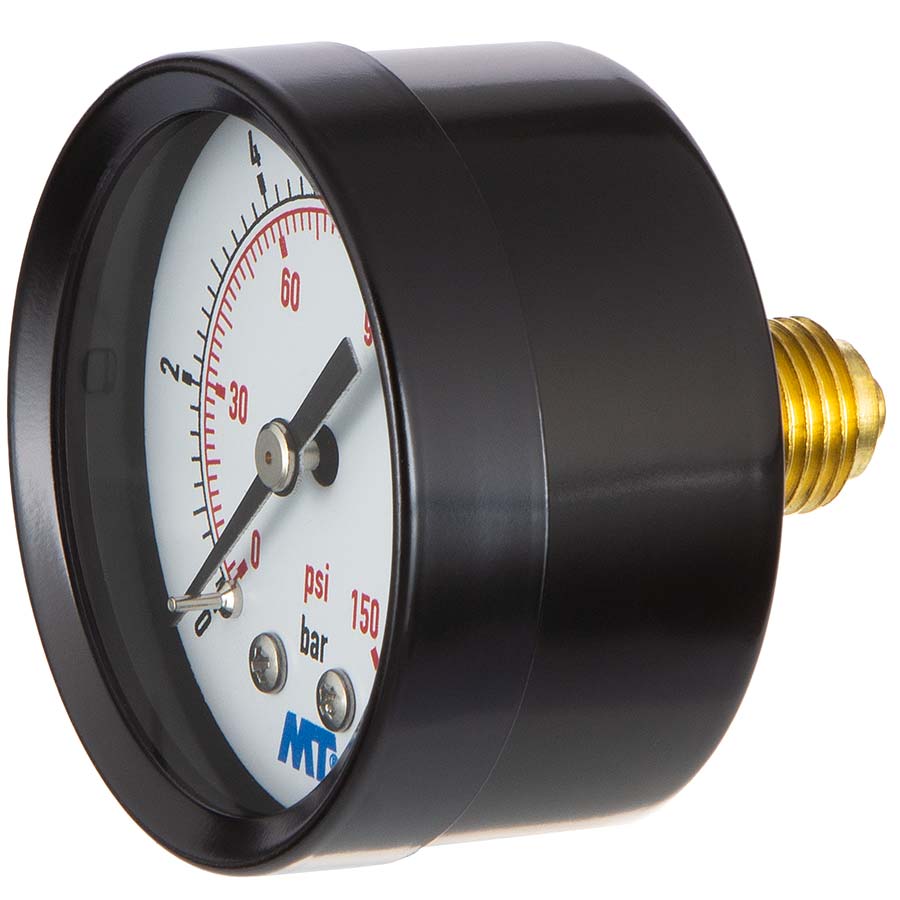

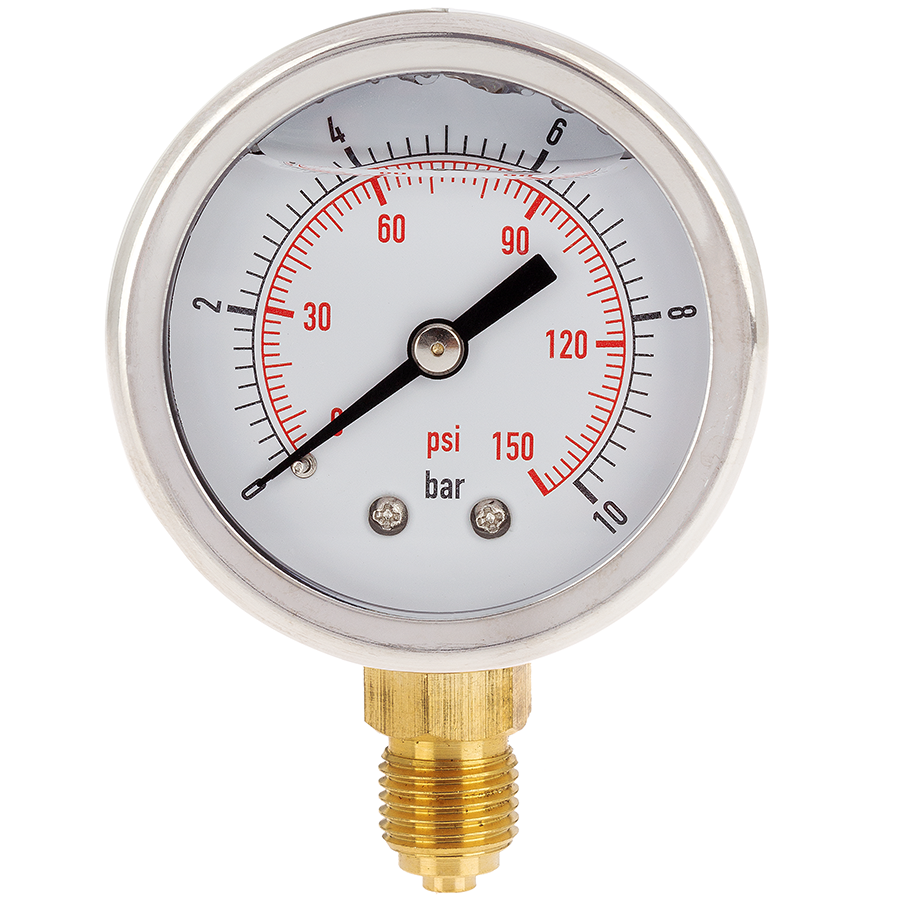

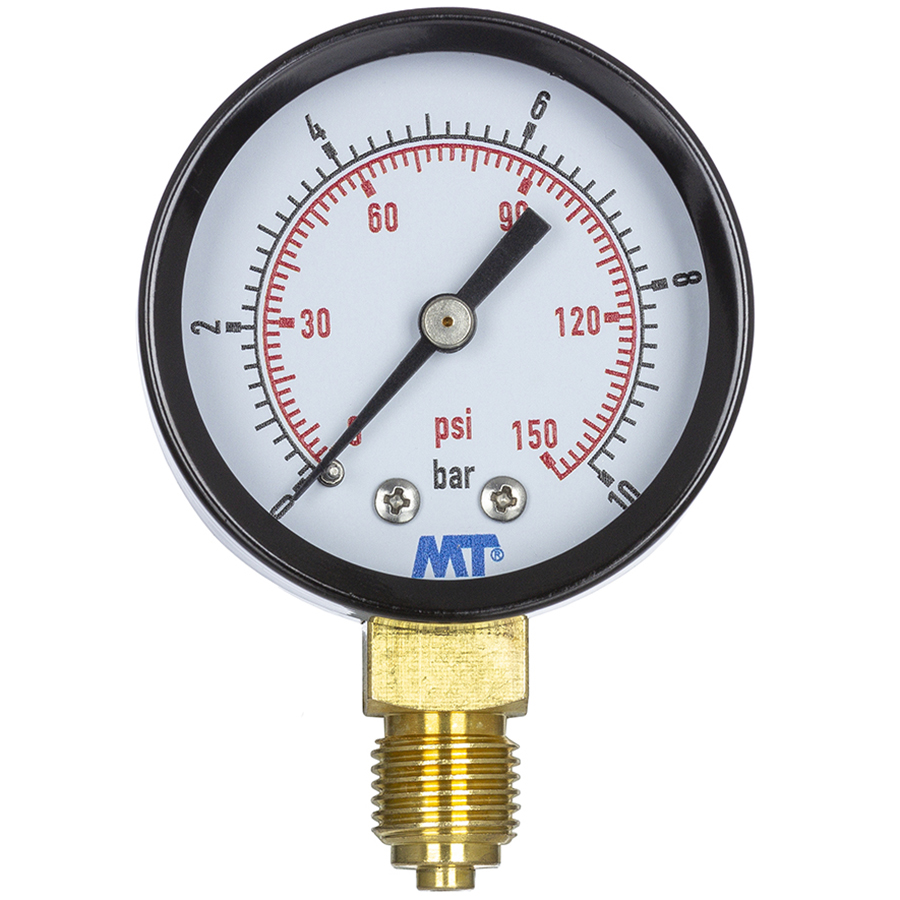

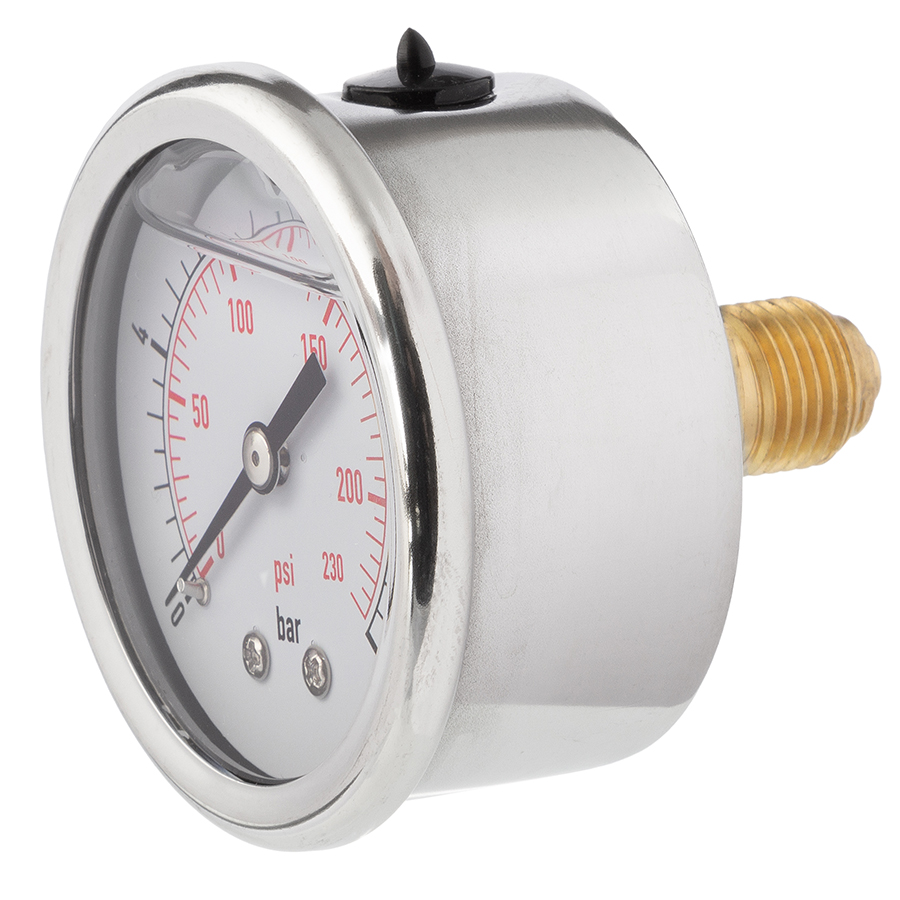

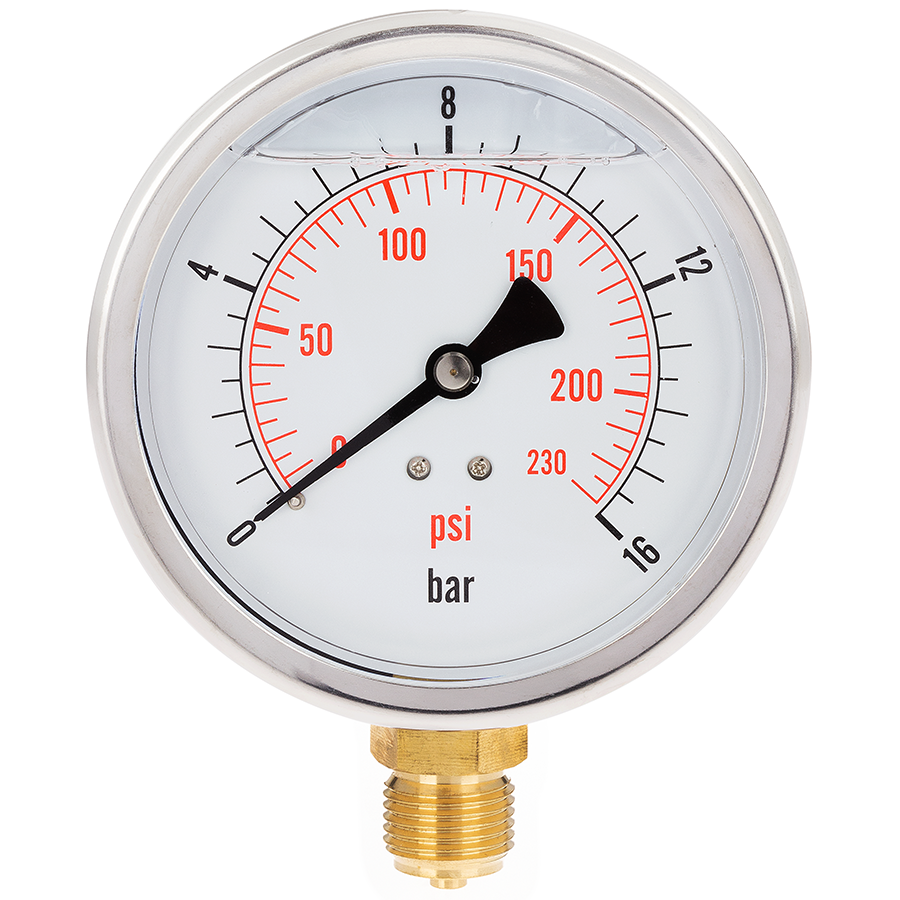

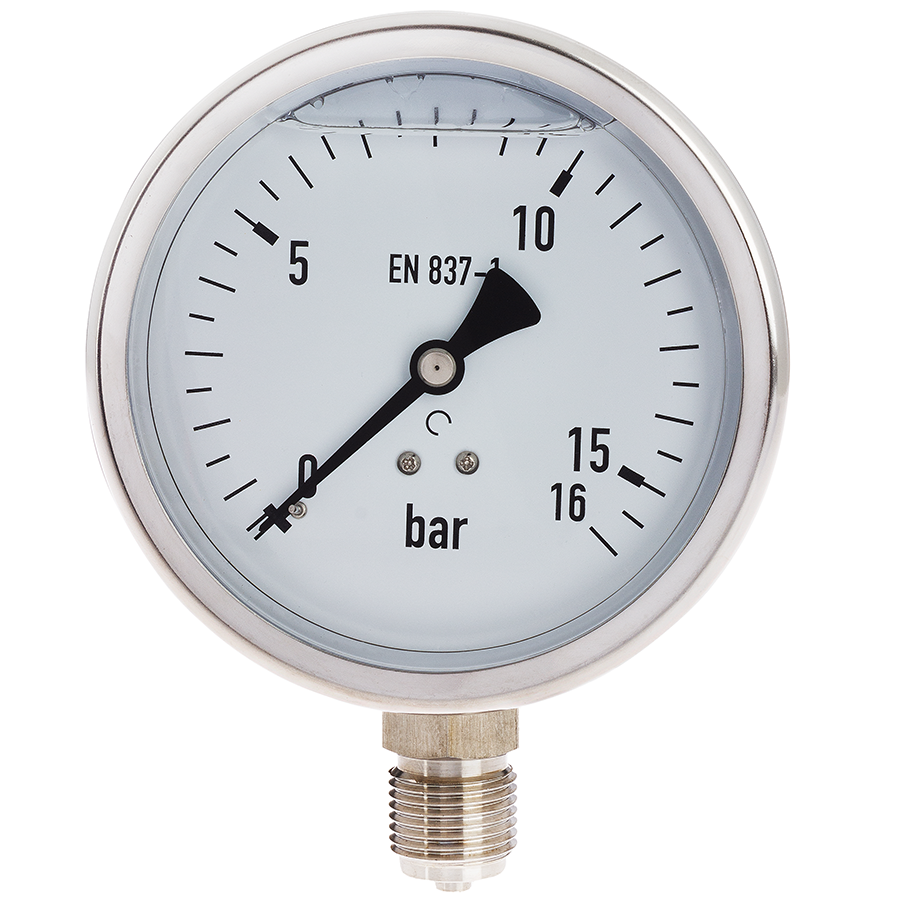

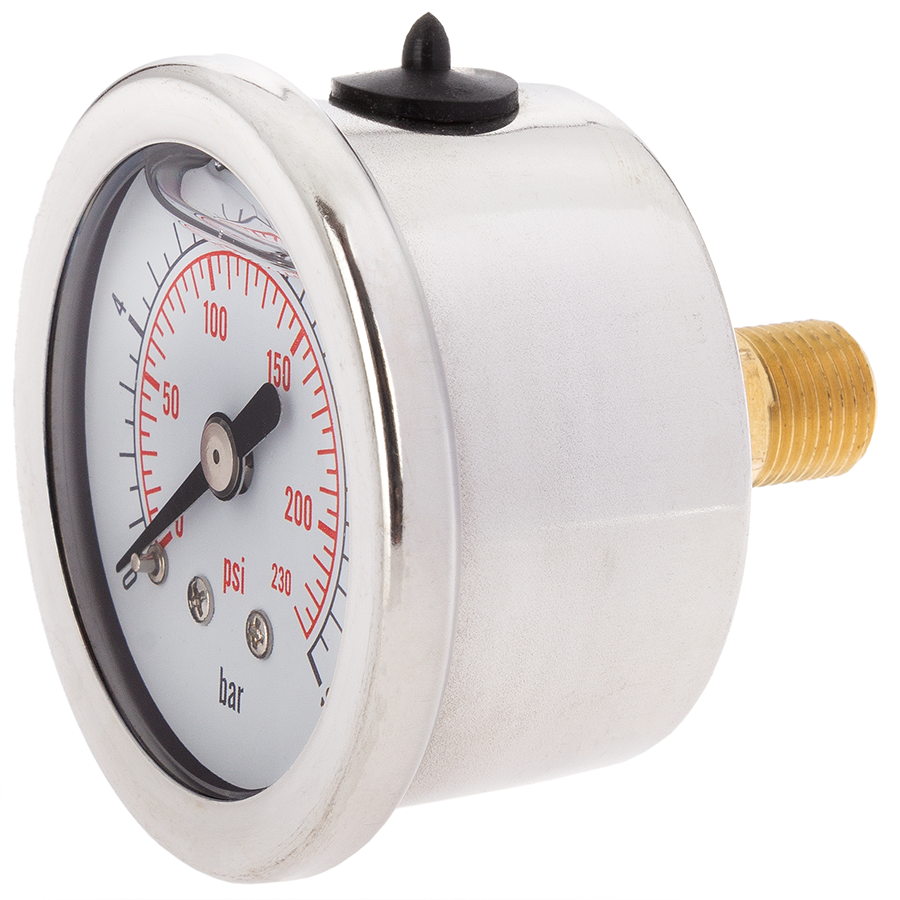

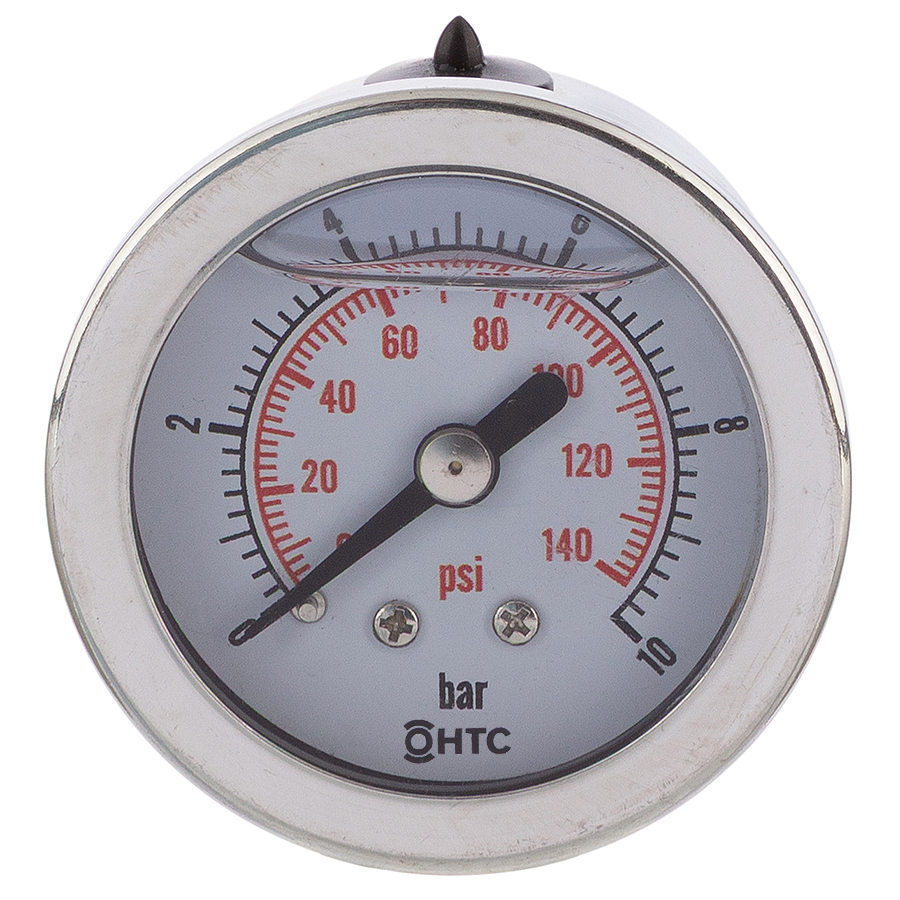

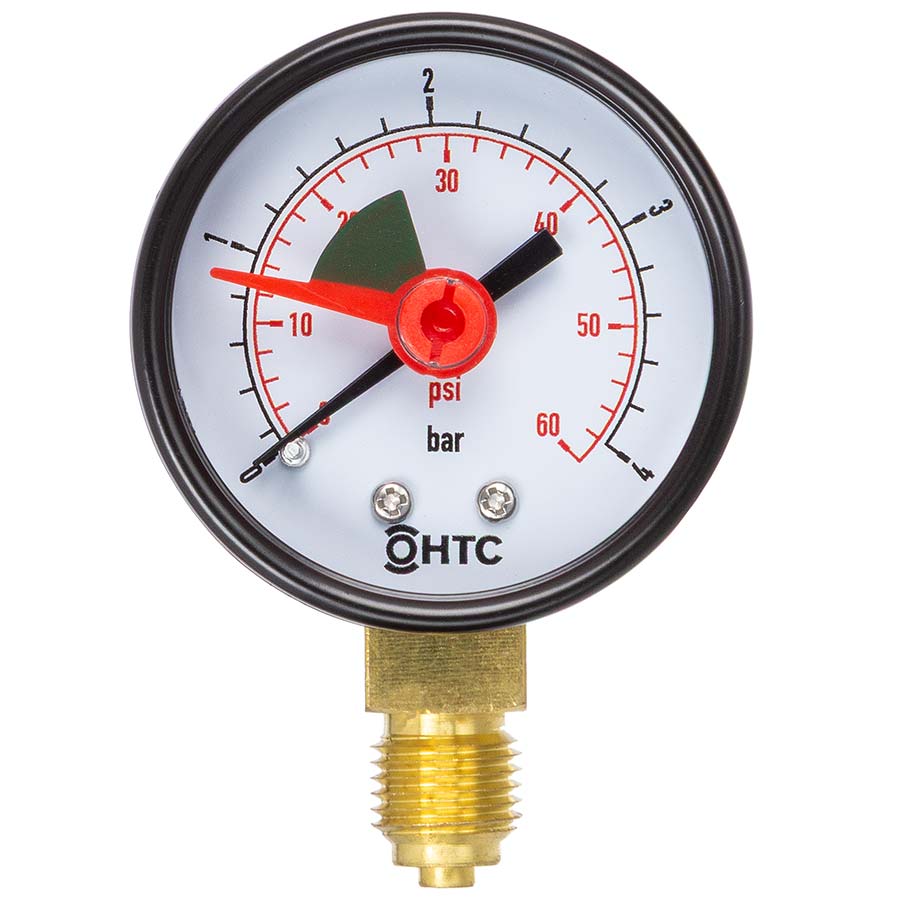

   Röhrenfedermanometer (Bourdon-Rohr): Häufigste Bauart. Ein gekrümmtes Rohr wird durch Druck verformt – diese Verformung wird in Zeigerbewegung umgewandelt.
   Membranmanometer: Eine flexible Membran verformt sich durch Druck und bewegt so einen Zeiger.
   Kapselmanometer: Für kleine Druckbereiche, ähnlich wie Membranmanometer, aber mit zwei verbundenen Membranen.

Flüssigkeitsmanometer:

   Klassisches U-Rohr Manometer:, gefüllt mit z.B. Quecksilber oder Wasser. Der Höhenunterschied zeigt den Druckunterschied an.

Elektrische/Digitale Manometer:

   Verwenden Drucksensoren (z.B. piezoelektrisch) und zeigen den Druck digital an. Oft mit Datenspeicherung oder Fernüberwachung.

Anwendungen:

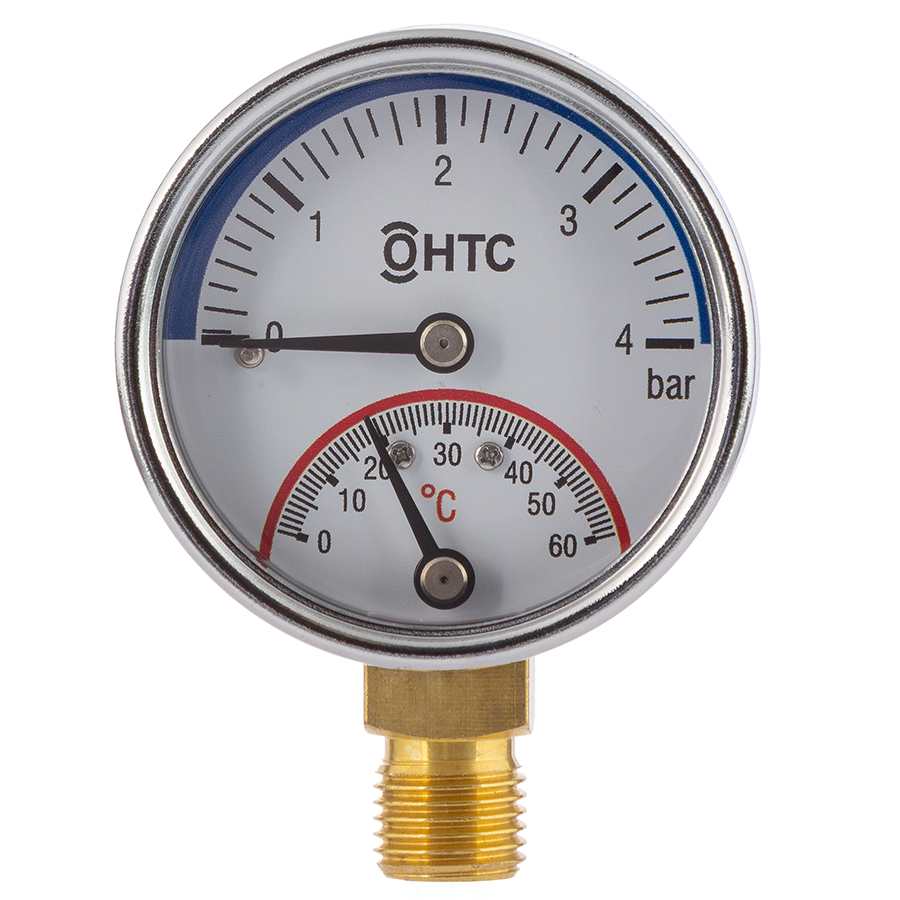

   Heizungs- und Sanitärtechnik (z.B. Wasserdruck in Heizungsanlagen)
   Industrie (z.B. Druck in Rohrleitungen, Behältern)
   KFZ-Technik (z.B. Reifendruckmessung, Turboladerdruck)
   Labortechnik (z.B. Vakuummessung)
   Medizin (z.B. Blutdruckmessgeräte = spezielle Form von Manometern)
