Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

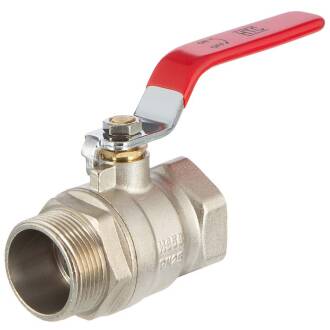

Messing Kugelhahn Stahlhebel, Innen- x Aussengewinde
Anschluss:
Innen- x Aussengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Druckluft, Kalt- und Warmwasser
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
25 bar bei 60°C
Material:
Messing MS 58 | CW614N
Dichtung:
PTFE (Teflon)
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing verchromt, Griff Überzug Farbe: Rot
Messing Kugelhahn Stahlhebel, Innen- x Aussengewinde
| Bezeichnung | Material | |
| Körper | Messing | |
| Einsatz | Messing | |
| Kugelsitz | PTFE (Teflon) | |
| Körper | PVC-U | |
| Kugel | Messing hart verchromt | |
| Wellendichtung | PTFE (Teflon) | |
| Wellenmutter | Messing | |
| Hebel | Stahl verchromt | |
| Hebelmutter | Stahl verzinkt | |
| Hebelüberzug | PVC |
Ersatzteile Messing Kugelhahn HTC MA0002
