Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

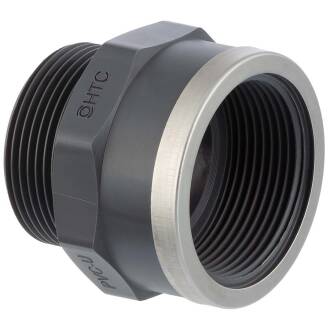

PVC-U Muffennippel, Aussen- x Innengewinde verstärkt
Anschluss:
Aussengewinde x Innengewinde verstärkt
Material:
PVC-U
Verstärkungsring:
Edelstahl V2A AISI 304
Gewinde:
BSP Rohrgewinde Rp, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Farbe:
Grau
Gewindemuffe, Innengewinde verstärkt
Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
Bitte beachten Sie auch unseren Download.
abdichten und verbinden von Kunststoffgewinden
Identificazione del fornitore:
è un europaweit marchio registrato e protetto a livello europeo di HT CONNECT GmbH & Co. KG
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
E-Mail: info@ht-connect.de
altro...
AF0209.025.025
3/4" x 3/4" - step-file
