RPE VPN Magnetventil

Artikelnummer: BW3000
Auswahl Steuerzone / Lieferland
ab
10,69 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
L
Spule
flow control
Gewinde
Preis
Menge
RPE Magnetventil 1/2" Innengewinde 24 VAC mit flow control
BW3003.A24.I20
1/2" Innengewinde 24 VAC
108
24 VAC
JA
1/2" (20,95mm)
37,29 €*
Stk.:
RPE Magnetventil 3/4" Aussengewinde 24 VAC
BW3002.A24.A25
3/4" Aussengewinde 24 VAC
117
24 VAC
NEIN
3/4" (26,44mm)
29,01 €*
Stk.:
VPN Magnetventil 3/4" Aussengewinde 24 VAC mit flow control
BW3003.A24.A25
3/4" Aussengewinde 24 VAC
VPN(baugleich RPE)
108
24 VAC
JA
3/4" (26,44mm)
32,84 €*
VPN Magnetventil 3/4" Aussengewinde 24 VDC mit flow control
BW3003.D24.A25
3/4" Aussengewinde 24 VDC
VPN(baugleich RPE)
108
24 VDC
JA
3/4" (26,44mm)
34,51 €*
RPE Magnetventil 3/4" Innengewinde 24 VAC
BW3002.A24.I25
3/4" Innengewinde 24 VAC
113
24 VAC
NEIN
3/4" (26,44mm)
31,11 €*
Stk.:

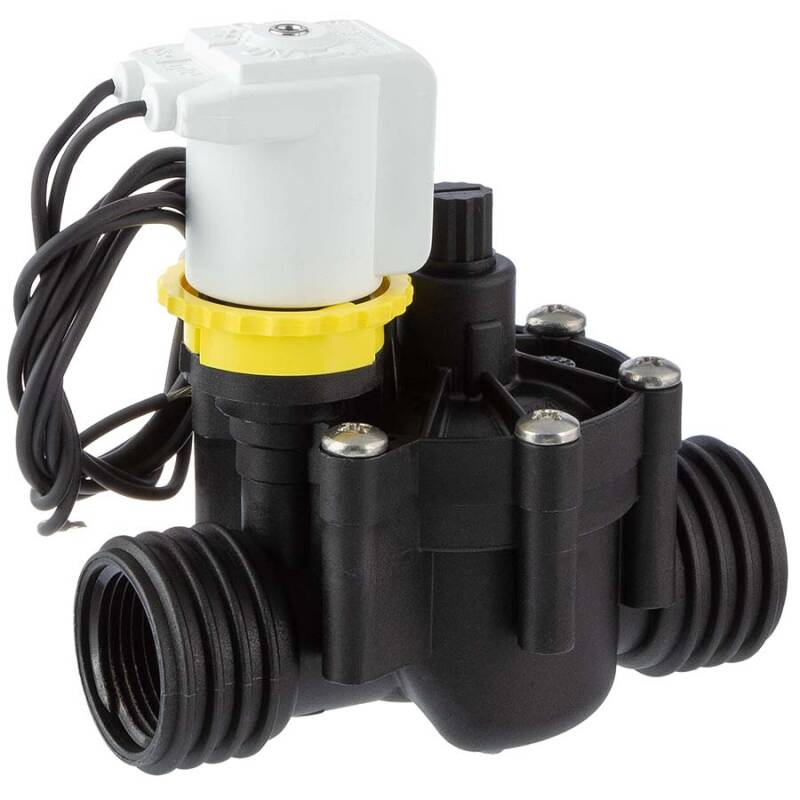

RPE Magnetventil 3/4" Innengewinde 24 VAC mit flow control
BW3003.A24.I25
3/4" Innengewinde 24 VAC
105
24 VAC
JA
3/4" (26,44mm)
39,70 €*
Stk.:
RPE Magnetventil 1" Innengewinde 24 VAC
BW3002.A24.I32
1" Innengewinde 24 VAC
127
24 VAC
NEIN
1" (33,25mm)
34,95 €*
Stk.:
RPE Magnetventil 1" Innengewinde 24 VAC mit flow control
BW3003.A24.I32
1" Innengewinde 24 VAC
123
24 VAC
JA
1" (33,25mm)
40,41 €*
Stk.:
RPE Magnetventil 1" Aussengewinde 24 VAC mit flow control
BW3003.A24.A32
1" Aussengewinde 24 VAC
108
24 VAC
JA
1" (33,25mm)
35,24 €*
Stk.:
VPN Magnetventil 1" Aussengewinde 24 VDC mit flow control
BW3003.D24.A32
1" Aussengewinde 24 VDC
VPN(baugleich RPE)
108
24 VDC
JA
1" (33,25mm)
35,59 €*
Stk.:
VPN Magnetventil 1 1/2" Innengewinde 24 VAC mit flow control
BW3003.A24.I50
1 1/2" Innengewinde 24 VAC VPN(baugleich RPE)
135
24 VAC
JA
1 1/2" (47,81mm)
69,59 €*
Stk.:
RPE Magnetventil 2" Innengewinde 24 VAC mit flow control
BW3003.A24.I63
2" Innengewinde 24 VAC
164
24 VAC
JA
2" (59,61mm)
107,75 €*
Stk.:
RPE Spule 24 VAC - Normal Geschlossen (NC)
BW3000.A24.RNC
RPE Ersatzspule - 24VAC - Normal geschlossen
---
24 VAC (NC)
---
---
19,71 €*
Stk.:
VPN Spule 24 VAC - Normal geschlossen (NC)
BW3000.A24.VNC
VPN Ersatzspule 24VAC - Normal geschlossen (baugleich RPE)
---
24 VAC (NC)
---
---
16,46 €*
Stk.:
VPN Spule 24 VDC - Normal geschlossen (NC)
BW3000.D24.VNC
VPN Ersatzspule - 24VDC - Normal geschlossen (baugleich RPE)
---
24 VDC (NC)
---
---
16,46 €*
Stk.:
RPE Spule 9 - 12 VDC
BW3000.D09.RNC
RPE Ersatzspule - 9-12VDC - Normal geschlossen
---
9-12 VDC
bistabil
---
---
29,11 €*
Stk.:
RPE Spule 24 VAC - Normal offen (NO)
BW3000.A24.RNO
RPE Ersatzspule - 24VAC - Normal offen
---
24 VAC (NO)
---
---
29,33 €*
Stk.:
RPE Spule 24 VDC - Normal offen (NO)
BW3000.D24.RNO
RPE Ersatzspule - 24VDC - Normal offen
---
24 VDC (NO)
---
---
29,33 €*
Stk.:
RPE Magnetventil 1" Innengewinde ohne Spule
BW3002.000.I32
1" Innengewinde Gehäuse ohne Magnetspule
127
---
NEIN
1" (33,25mm)
22,19 €*
Stk.:
RPE Magnetventil 1" Außengewinde ohne Spule mit flow control
BW3003.000.A32
1" Außengewinde Gehäuse ohne Magnetspule
128
---
JA
1" (33,25mm)
29,69 €*
Stk.:
RPE/VPN Magnetventil Membrane 1/2", 3/4" und (1" AG)
BW3003.020.032
RPE Ersatzmembrane
---
1/2", 3/4" und (1" AG) Ventil
---
nur für flow control Version
16,02 €*
Stk.:
VPN Magnetventil Membrane (1" IG) und 1 1/4"
BW3003.032.040
RPE Ersatzmembrane
---
(1" IG) und 1 1/4" Ventil
---
nur für flow control Version
11,89 €*
Stk.:
RPE/VPN Magnetventil Membrane RPE 1 1/2"
BW3003.000.050
RPE Ersatzmembrane
---
1 1/2" Ventil
---
nur für flow control Version
15,40 €*
Stk.:
RPE/VPN Magnetventil Membrane RPE 2"
BW3003.000.063
RPE Ersatzmembrane
---
2" Ventil
---
nur für flow control Version
15,58 €*
Stk.:
Membrane RPE ohne flow control
BW3002.025.032
RPE Ersatzmembrane
---
3/4" und 1"
---
Version ohne flow control
10,69 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

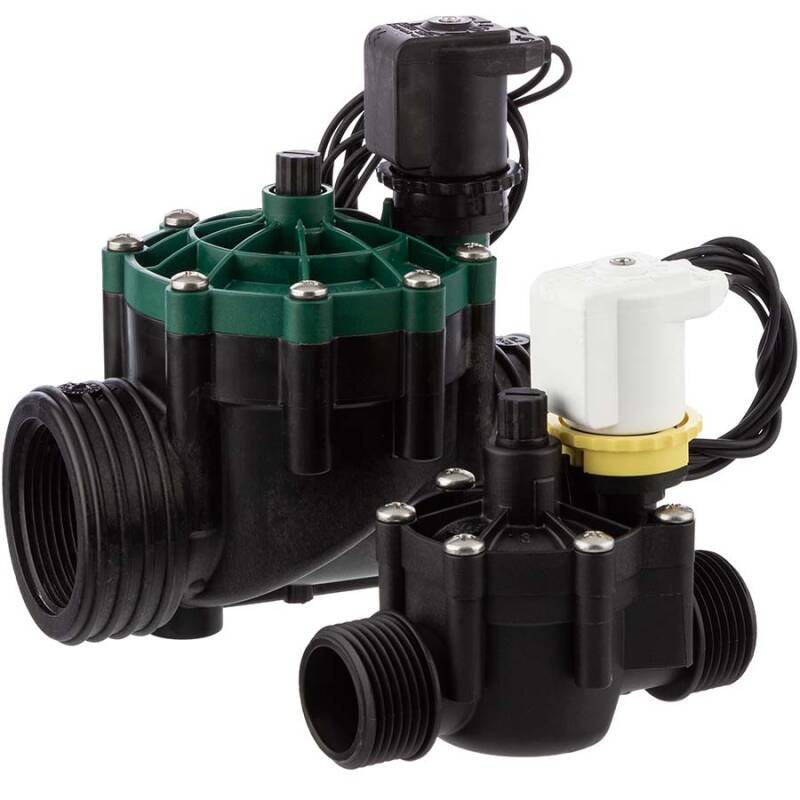

RPE / VPN Magnetventile von 9 - 24 Volt in Gleichstrom (DC) oder Wechselstrom (AC)

Die Magnetventile der 2. Serie (ohne flow control = Durchflussmengenregulierung) und 3. Serie (mit flow control) des italienischen Herstellers RPE und die baugleichen VPN Magnetventile aus dem Haus Irritec wurden für professionelle Bewässerungssysteme produziert. Die 2. Serie wurde für kleinere Bewässerungssysteme auf Balkonen, in Gärten oder Gewächshäusern konzipiert wohingegen sich die Ventile der 3. Serie für den Einsatz auf landwirtschaftlichen Flächen und Sportanlagen sowie für den privaten Einsatz in Gärten und auf Terrassen eignet. Über die Bajonettöffnung durch die klassische Magnetspule mit gelbem/schwarzem Ring, kann der Durchfluss auch manuell gestartet werden. Hierzu wird der Ring angehoben und die Spule bis zum Widerstand gegen den Uhrzeigersinn gedreht. Zum Schließen des Durchflusses muss die Magnetspule wieder in Richtung Uhrzeigersinn bis zur Arretierung gedreht werden.
Des Weiteren besteht die Möglichkeit, die unterschiedlichen Magnetspulen von 9 V Bistabil Lachting, 24 VDC und 24 VAC im normal geöffneten (NO = Normally Open) sowie 24 VDC bis hin zur klassischen 24 VAC Magnetspule im normal geschlossenen (NC = Normally Closed) Zustand mit jedem RPE/VPN Magnetventil zu kombinieren. Auch hier wird, wie beim manuellen Öffnen, der Ring der Magnetspule angehoben und bis zum ersten Widerstand gedreht und anschließend durch eine kleine Überwindung des Widerstands hinaus gegen den Uhrzeigersinn weiter gedreht und die Spule nach oben abgezogen. Über die gleichen Schritte in umgekehrter Reihenfolge kann die neue Magnetspule aufgesetzt bzw. installiert werden.


Klassische stromgebundene Bewässerungssteuergeräte werden in der Regel mit 24 VAC NC (Wechselstrom) Magnetventilen betrieben. Batteriebetriebene Steuergeräte werden mit 9 V Spulen betrieben. Wohingegen bei Smart Home Systemen und individuellen Schaltschränken häufig Gleichstrommagnetventile 24 VDC eingesetzt werden.

Eigenschaften der RPE/VPN Magnetventile:

  • Glasfaserverstärktes Gehäuse aus Polyamid mit Edelstahlschrauben
  • Polyamid 66% - Glasfaser 30%
  • Edelstahlschrauben AISI 304, V2A
  • Magnetspule IP55 mit Bajonettverschluss
  • 24 VAC (NC/NO) Magnetspule: Einschaltstrom 8,0 VA, 335 mA; Haltestrom: 4,45 VA, 185 mA; 60 Hz
  • 24 VDC (NC/NO) Magnetspule: Haltestrom 6,4 W, 265 mA
  • L9 VDC (NB) Magnetspule: Haltestrom 3,7 W, 400 mA
  • Membran: NBR (buna)
  • Vordruck (Mindestdruck): 0,4 bar
  • Arbeitsdruck/Betriebsdruck: 0,5 bis 10 bar
  • Temperatur: 0 - 60°C
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD Druckverlust in bar
