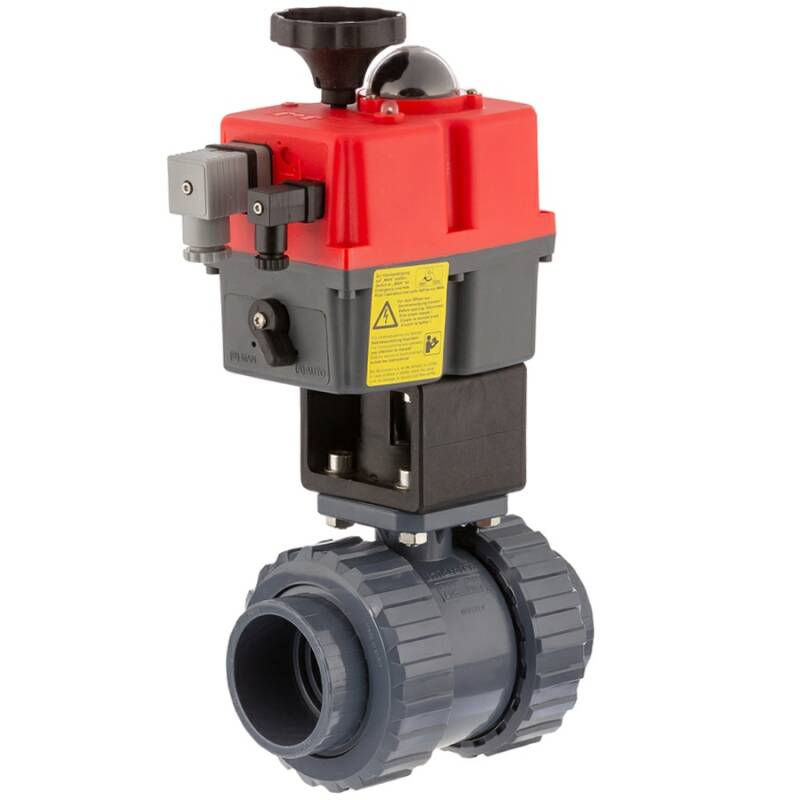

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico - manicotto

Codice articolo: AK0510
a partire da
309,97 €
  • scarsa disponibilità in magazzino
  • scarsa disponibilità in magazzino
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
D
E
Stellantrieb Typ
Tensione
Prezzo
Quantità
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, manicotto 20mm, 24 AC/DC
A-926-20
20mm
86
55
227
20
177
J+J L10, 10 Nm
24 AC/DC
309,97 €*
pz.:
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, manicotto 25mm, 24 AC/DC
AK0510.L10.025
25mm
94
62
277
25
177
J+J L10, 10 Nm
24 AC/DC
309,97 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico L10, manicotto 32mm, 24 AC/DC
AK0510.L10.032
32mm
122
72
243
32
177
J+J L10, 10 Nm
24 AC/DC
316,69 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, manicotto 20mm, 110-240 AC/DC
AK0510.H10.020
20mm
86
55
227
20
177
J+J H10, 10 Nm
110 - 240 AC/DC
309,97 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, manicotto 25mm, 110-240 AC/DC
AK0510.H10.025
25mm
94
62
227
25
177
J+J H10, 10 Nm
110 - 240 AC/DC
309,97 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico H10, manicotto 32mm, 110-240 AC/DC
AK0510.H10.032
32mm
122
72
243
32
177
J+J H10, 10 Nm
110 - 240 AC/DC
316,69 €*

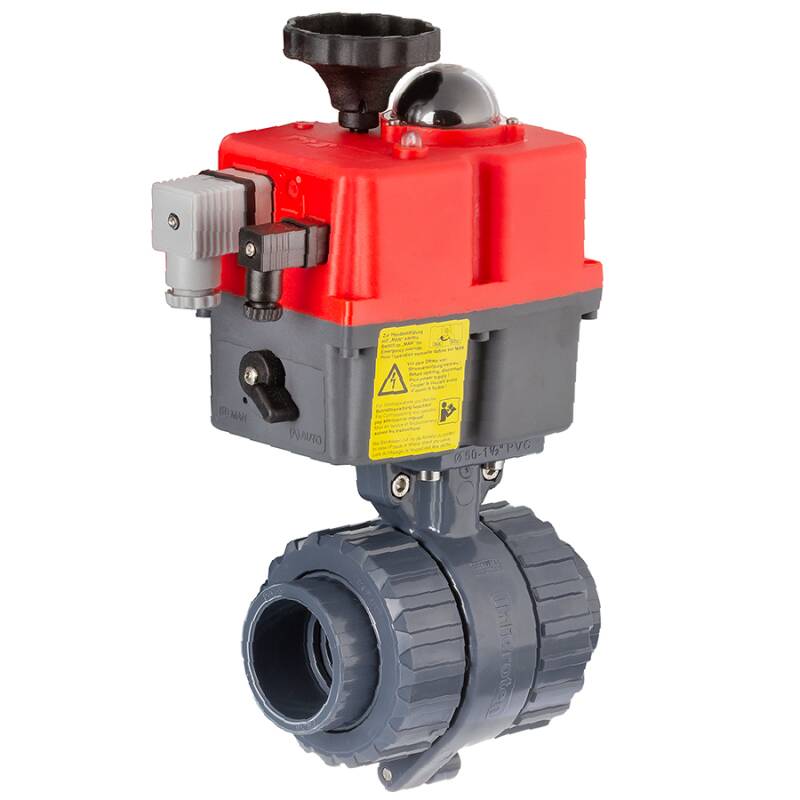

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 20mm, 24-240 AC/DC
AK0510.S20.020
20mm
86
55
227
20
177
J+J S20, 20 Nm
24 - 240 AC/DC
417,92 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 25mm, 24-240 AC/DC
AK0510.S20.025
25mm
94
62
232
25
177
J+J S20, 20 Nm
24 - 240 AC/DC
417,92 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 32mm, 24-240 AC/DC
AK0510.S20.032
32mm
122
72
243
32
177
J+J S20, 20 Nm
24 - 240 AC/DC
424,59 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 40mm, 24-240 AC/DC
AK0510.S20.040
40mm
131
88
265
40
177
J+J S20, 20 Nm
24 - 240 AC/DC
428,48 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 50mm, 24-240 AC/DC
AK0510.S20.050
50mm
150
103
282
50
177
J+J S20, 20 Nm
24 - 240 AC/DC
430,16 €*

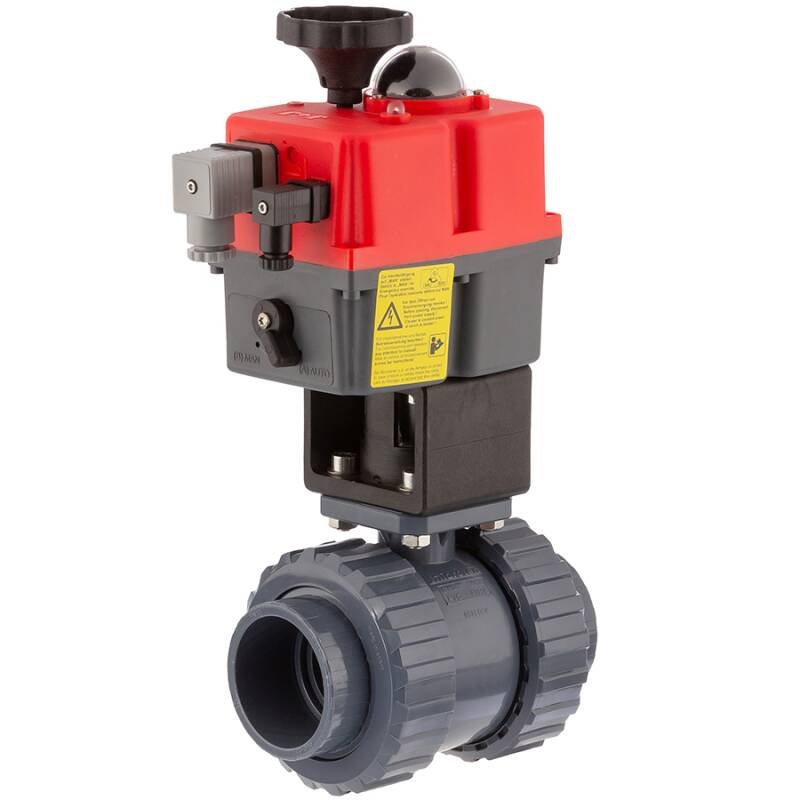

Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S20, manicotto 63mm, 24-240 AC/DC
AK0510.S20.063
63mm
177
120
390
63
177
J+J S20, 20 Nm
24 - 240 AC/DC
451,58 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S35, manicotto 75mm, 24-240 AC/DC
AK0510.S35.075
75mm
216
150
401
75
177
J+J S35, 35 Nm
24 - 240 AC/DC
571,69 €*
Valvola a sfera a 2 vie in PVC-U PTFE con attuatore elettrico S55, manicotto 90mm, 24-240 AC/DC
AK0510.S55.090
90mm
257
181
450
90
177
J+J S55, 55 Nm
24 - 240 AC/DC
777,31 €*

compr. 19% IVA , Consegna senza spese di spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
