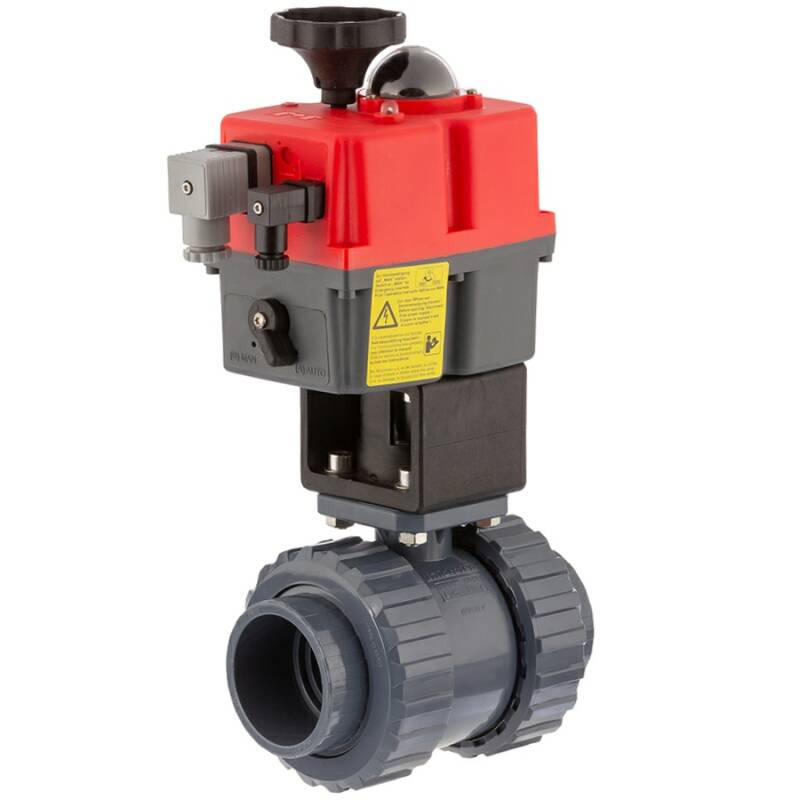

U-PVC 2 way ball valve PTFE with electrical actuator - solvent socket
309,97 €

including 19% VAT., no shipping costs

Item number: AK0510

Product picture Item no. Variation Price Quantity
U-PVC 2 way ball valve PTFE with electrical actuator L10, socket 20mm, 24 AC/DC A-926-20 20mm 309,97 €*
U-PVC 2 way ball valve PTFE with electrical actuator L10, socket 25mm, 24 AC/DC A-926-25 25mm 309,97 €*
U-PVC 2 way ball valve PTFE with electrical actuator L10, socket 32mm, 24 AC/DC AK0510.L10.032 32mm 316,69 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, socket 20mm, 110-240 AC/DC AK0510.H10.020 20mm 309,97 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, socket 25mm, 110-240 AC/DC A-924-25 25mm 309,97 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, socket 32mm, 110-240 AC/DC AK0510.H10.032 32mm 316,69 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 20mm, 24-240 AC/DC AK0510.S20.020 20mm 417,92 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 25mm, 24-240 AC/DC AK0510.S20.025 25mm 417,92 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 32mm, 24-240 AC/DC AK0510.S20.032 32mm 424,59 €*

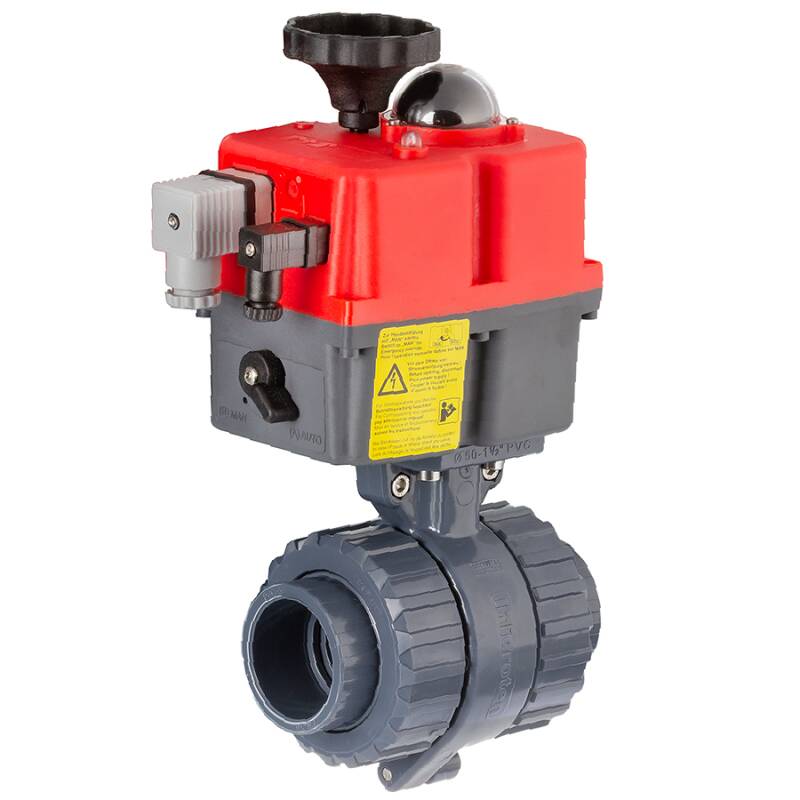

U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 40mm, 24-240 AC/DC AK0510.S20.040 40mm 428,48 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 50mm, 24-240 AC/DC AK0510.S20.050 50mm 430,16 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, socket 63mm, 24-240 AC/DC AK0510.S20.063 63mm 451,58 €*

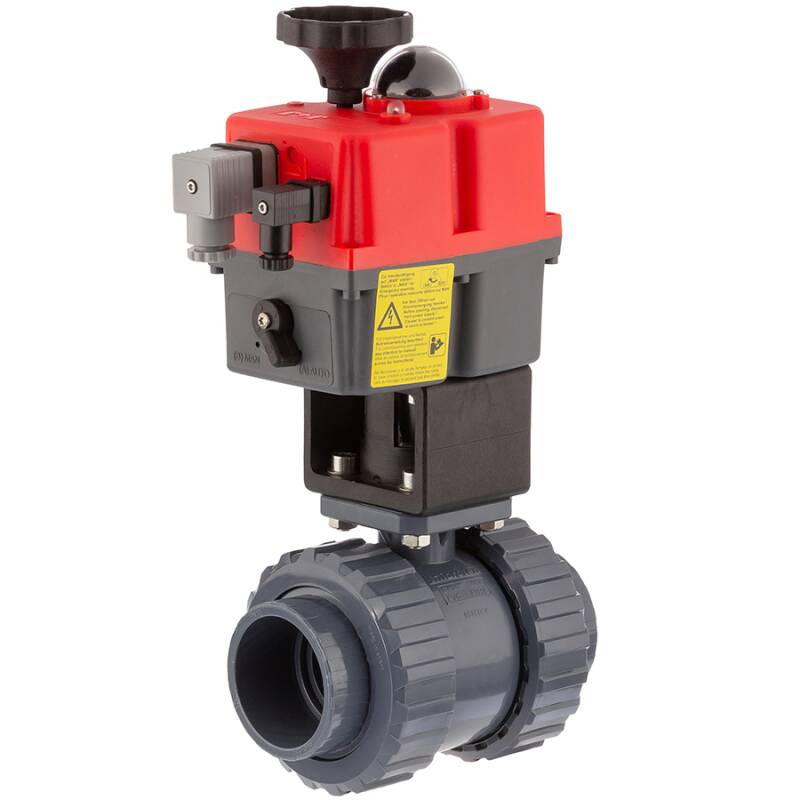

U-PVC 2 way ball valve PTFE with electrical actuator S35, socket 75mm, 24-240 AC/DC AK0510.S35.075 75mm 571,69 €*
U-PVC 2 way ball valve PTFE with electrical actuator S55, socket 90mm, 24-240 AC/DC AK0510.S55.090 90mm 777,31 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
