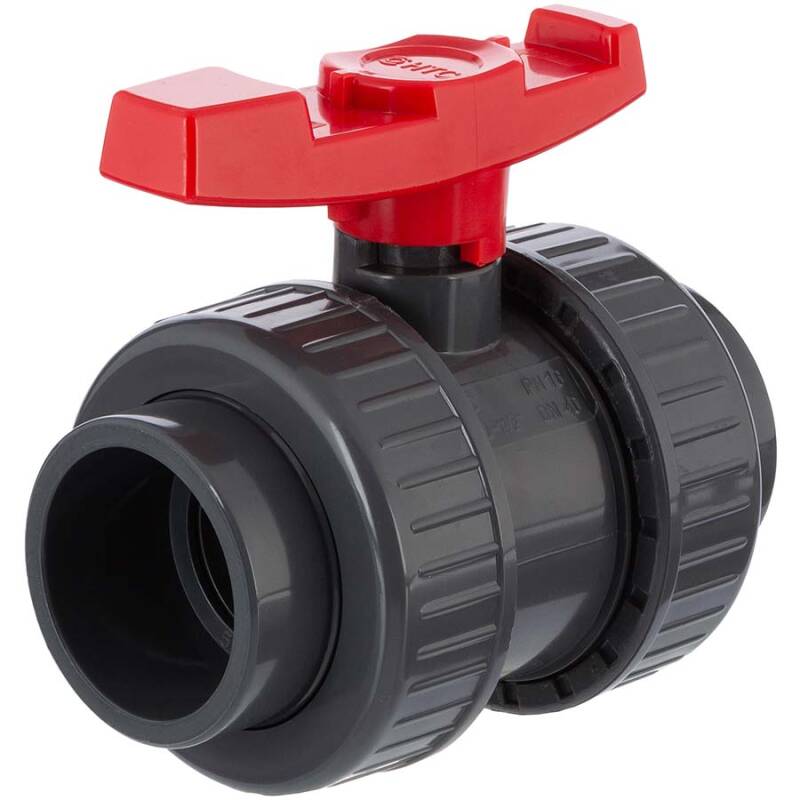

Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera
5,94 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0950

Foto prodotto Cod. Art. Versione Prezzo Quantità
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 16mm AK0950.000.016 16mm 5,94 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 20mm AK0950.000.020 20mm 5,94 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 25mm AK0950.000.025 25mm 6,56 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 32mm AK0950.000.032 32mm 8,54 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 40mm AK0950.000.040 40mm 11,35 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 50mm AK0950.000.050 50mm 15,80 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 63mm AK0950.000.063 63mm 25,56 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 75mm AK0950.000.075 75mm 47,92 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 90mm AK0950.000.090 90mm 84,56 €*
Valvola a sfera a 2 vie in PVC-U e PTFE manicotto con doppia ghiera 110mm AK0950.000.110 110mm 155,37 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE-Dichtung


HTC AK0950 Kugelhahn Explosionsbild




 Nummer  Bezeichnung  Material
 1  Anschlussmuffe  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  PTFE (Teflon)
 9  Kugel  PVC-U
 10  Kugeldichtung  PTFE (Teflon)
 11  O-Ring  EPDM
 12  Sicherheitsblock  PVC-U
 13  O-Ring  EPDM
 14  Überwurfmutter  PVC-U
 15  Anschlussmuffe  PVC-U

orange dot Justierbarer Sicherheitsblock

AK0950 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0950

orange dot Download

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Kugelhahn - 2-Wege - Klebemuffe

Der PVC-U Kugelhahn für Aquarium, Teich, Pool sowie leichte Industrieanwendungen in der kompletten Anschlussmuffenrange von 16mm - 110mm.
Der Service beginnt nach dem Kauf. Sie benötigen einen Satz neuer O-Ringe? Klebestelle undicht? Bei PVC-Welt.de kein Problem. Wir bieten Ihnen nicht nur einen hochwertigen Kugelhahn zu einem sehr guten Preis-/Leistungsverhältnis sondern halten ebenso Ersatzteile zu diesem Kugelhahn für Sie bereit.
