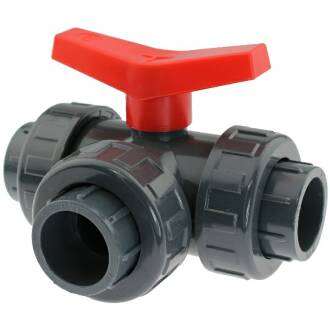

Valvola a sfera a 3 vie in PVC-U - manicotto

Codice articolo: AK1100
a partire da
22,69 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Bitte beachten Sie die Montage Instruktion sowie den Installationshinweis
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
D
D1
L
M
N
T
Peso
Prezzo
Quantità
AK1100.00T.016
16mm
80
16
12
112
85
57
45
226
22,69 €*
pz:
AK1100.00T.020
20mm
80
20
12
112
85
57
45
221
22,69 €*
pz:
AK1100.00T.025
25mm
87
25
14
123
85
62
55
300
27,86 €*
pz:
AK1100.00T.032
32mm
104
32
19
147
100
74
66
300
33,99 €*
pz:
AK1100.Z0T.040
40mm
115
40
25
169
100
82
79
742
39,64 €*
pz:
AK1100.Z0T.050
50mm
145
50
31
209
127
104
102
1436
48,78 €*
AK1100.Z0T.063
63mm
160
63
40
230
127
117
111
2142
56,73 €*
pz:
AK1100.00L.016
16mm
80
16
12
112
85
57
45
227
22,69 €*
pz:
AK1100.00L.020
20mm
80
20
12
112
85
57
45
222
22,69 €*
pz:
AK1100.00L.025
25mm
87
25
14
123
85
62
55
303
27,86 €*
pz:
AK1100.00L.032
32mm
104
32
19
147
100
74
66
492
33,99 €*
pz:
AK1100.Z0L.040
40mm
115
40
25
169
100
82
79
760
39,64 €*
pz:
AK1100.Z0L.050
50mm
145
50
31
209
127
104
102
1456
48,78 €*
pz:
AK1100.Z0L.063
63mm
160
63
40
230
127
117
111
1843
48,99 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U 3-Wege Kugelhahn, 3fach Klebemuffe

T-Bohrung oder L-Bohrung

Anschluss:
3fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau, Griff Rot
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


  • Kugel und Zapfenloch poliert - Grundvoraussetzung für leichtgängiges Betätigen und dauerhafte Dichtigkeit
  • P.T.F.E. (Teflon) Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM 70 shore
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser
  • Ersatzteilversorgung

Auswahl der richtigen Kugelbohrung

Die mit Abstand meist verbreiteste Kugelbohrung ist die T-Bohrung. Wie Sie an unten stehendem Stellungsbeispielen erkennen können, ist mit der T-Bohrung nahezu jede Durchflussmöglichkeit gegeben.
Lediglich der komplette Durchflussstop ist neben dem Wechsel von Rechtsabzweig auf Linksabzweig nur mit einer L-Bohrung erreichbar.
Bitte beachten Sie dies bei Ihrer Auswahl!





3Wege Hahn Aquaram Montage Instruktion

Montage Instruktion:

Wenn die Anschlussmuffen verklebt sind, starten Sie bitte den Zusammenbau in folgender Reihenfolge:

1 - Griffstellung wie abgebildet (0° Position)

2 - Ziehen Sie Überwurfmutter C handfest an.

3 - Ziehen Sie nun Überwurmutter A und B ebenfalls handfest an.

4 - Alle Überwurfmuttern nochmals per Hand überprüfen

Die Kugel ist 4Punkt gelagert, d.h. bei zu hohem Druck wird die Kugel in der Kugelhalterung 4fach (von allen 4 Seiten) gepresst und läßt sich nunmehr schwer oder garnicht mehr regulieren bzw. der Griff, welcher direkt mit der Kugel verbunden ist, läßt sich schwer oder garnicht mehr betätigen.
Benutzen Sie deshalb zum Festziehen der Überwurfmuttern nie Hilfsmittel um Ihre Handkraft zu verstärken. Die Anschlussmuffe wird durch das Anziehen der Überwurfmutter an die Kugelabdichtung gezogen und diese drückt direkt auf die Kugel. Die Abdichtung bei einem Kugelhahn erfolgt durch Kontakt mit dem O-Ring und nicht durch Kontakt mit der gegenüberliegenden PVC-U Fläche! Die Kugelsicherungen ist auf allen drei Seiten eingepresst, deshalb ist der 3Wegekugelhahn nur mit Einlegemuffen und aufgeschraubten Überwurfmuttern zu betreiben. Es besteht ansonsten die Gefahr, dass ein unter Druck stehender Hahn die eingepresste Kugelsicherung herausdrückt.

orange dot Ersatzteile für 3Wege-Kugelhahn Typ AK1100

DOWNLOAD RoHS Bestätigung - Coraplax CH PVC-U Fittings und Armaturen

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
