Valvola a sfera raccordo a compressione x filetto femmina, in PP, DVGW Unidelta
11,48 €

compr. 19% IVA, più Spedizione

Codice articolo: PA0401

Foto prodotto Cod. Art. Versione Prezzo Quantità

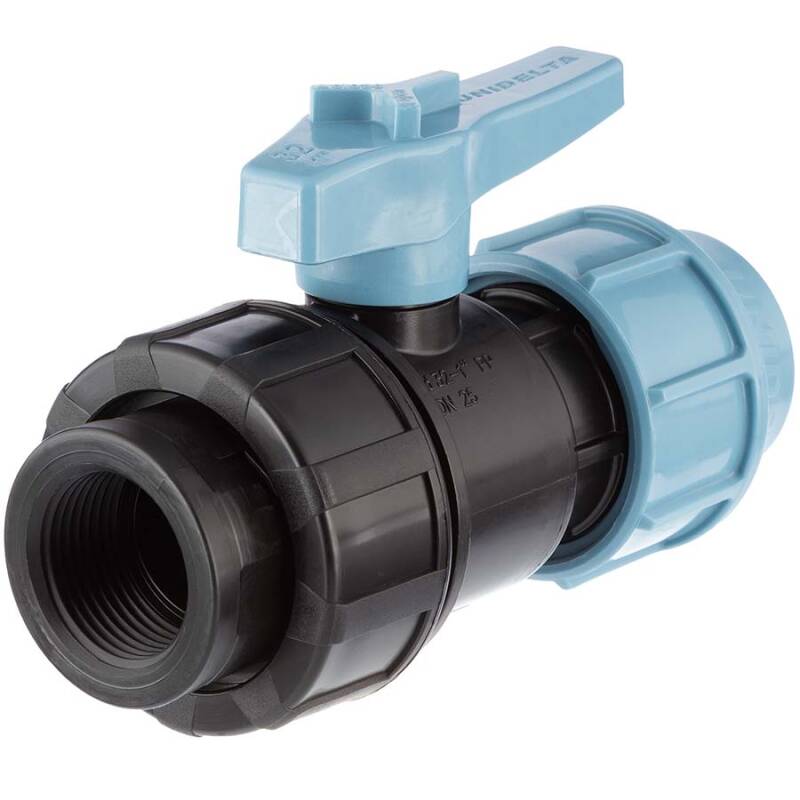

PP Kugelhahn Klemme x Innengewinde DVGW 20mm x 1/2" Unidelta PA0401.020.020 20mm x 1/2" 11,48 €*
PP Kugelhahn Klemme x Innengewinde DVGW 25mm x 3/4" Unidelta PA0401.025.025 25mm x 3/4" 13,07 €*
PP Kugelhahn Klemme x Innengewinde DVGW 32mm x 1" Unidelta PA0401.032.032 32mm x 1" 16,52 €*
PP Kugelhahn Klemme x Innengewinde DVGW 40mm x 1 1/4" Unidelta PA0401.040.040 40mm x 1 1/4" 27,07 €*
PP Kugelhahn Klemme x Innengewinde DVGW 50mm x 1 1/2" Unidelta PA0401.050.050 50mm x 1 1/2" 28,36 €*

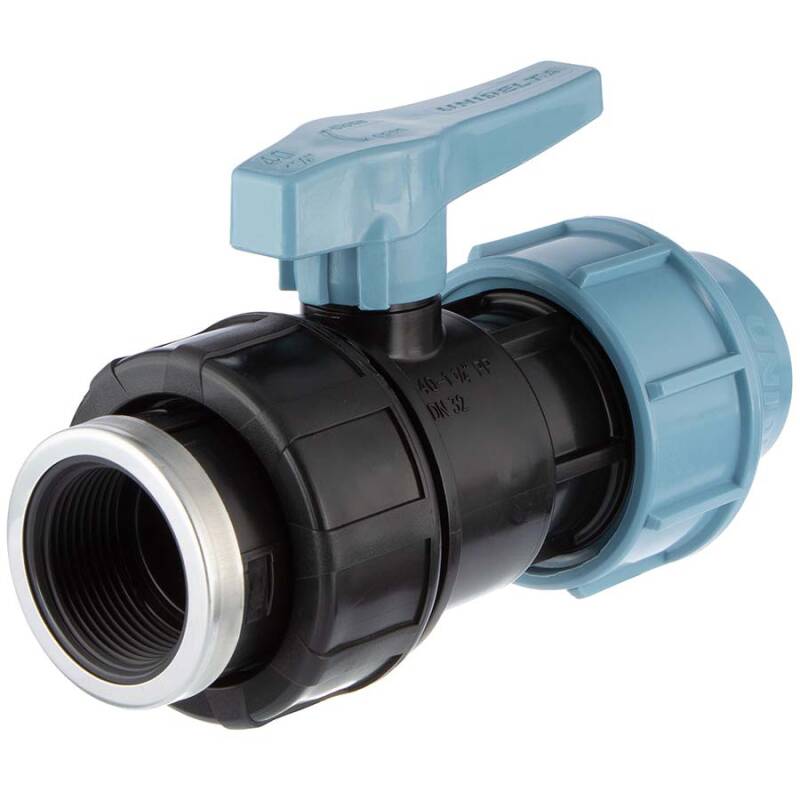

PP Kugelhahn Klemme x Innengewinde DVGW 63mm x 2" Unidelta PA0401.063.063 63mm x 2" 56,32 €*

compr. 19% IVA, più Spedizione

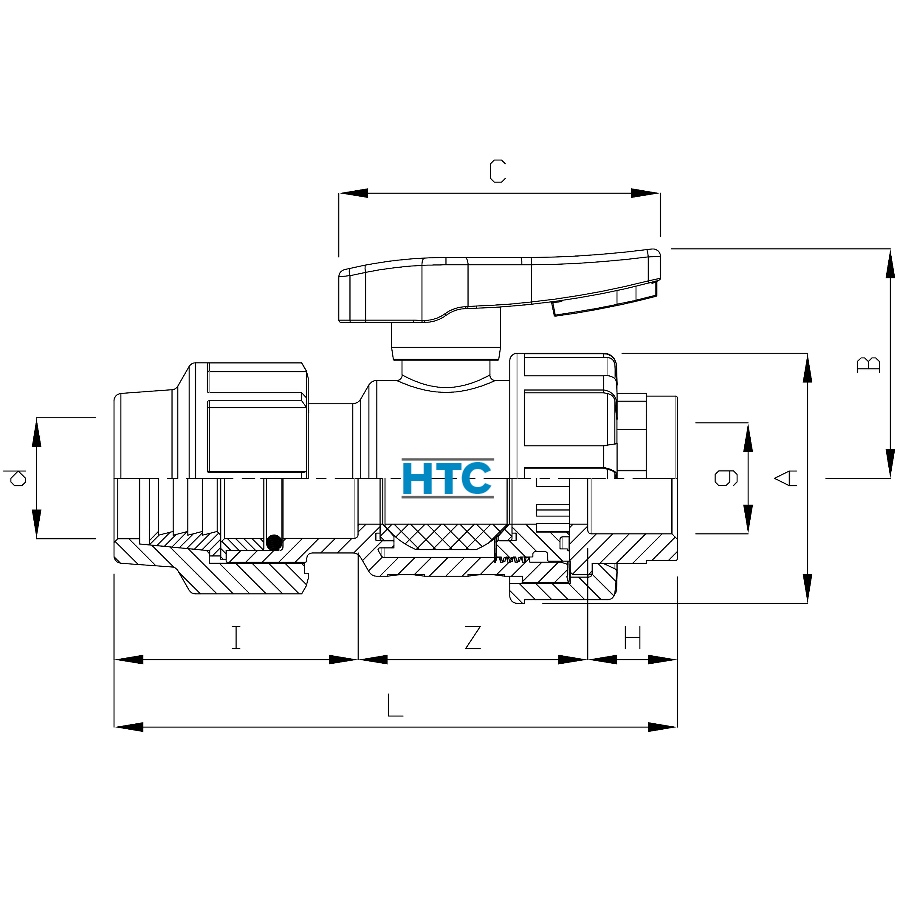

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PP Kugelhahn für PE-Rohr Klemme x Innengewinde

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
Klemme x Innengewinde (ab 1 1/4" mit V2A Verstärkungsring)
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Unidelta Kugelsicherung

Justierbarer Sicherheitsblock

Bei den Unidelta-Ventilen ist die Kugel zu Prüfzwecken gut zugänglich. Das ist ein großer Vorteil, da etwaige Ablagerungen, die sich während des Gebrauchs angesammelt haben, einfach entfernt werden können. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann.

1. Die Überwurfmutter lösen. Dadurch wird die Innenverzahnung sichtbar. Dann den Griff vom Steuerstab entfernen. Beachten Sie, dass sich die Verzahnung für die Ventile 20-25-32mm im oberen Teil befindet (1A) und für die Ventile mit 40-50-63mm im unteren Teil (1B).

2. Die Verzahnung des Griffs in das Innere der Verzahnung der Halterung der Kugeldichtung einfügen. Zum Lösen den eingefügten Griff im Uhrzeigersinn drehen (2A + 2B).

3. Die Halterung der Kugeldichtung entfernen, um den Zugang zur Kugel zu ermöglichen (3A + 3B).

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
