Descrizione

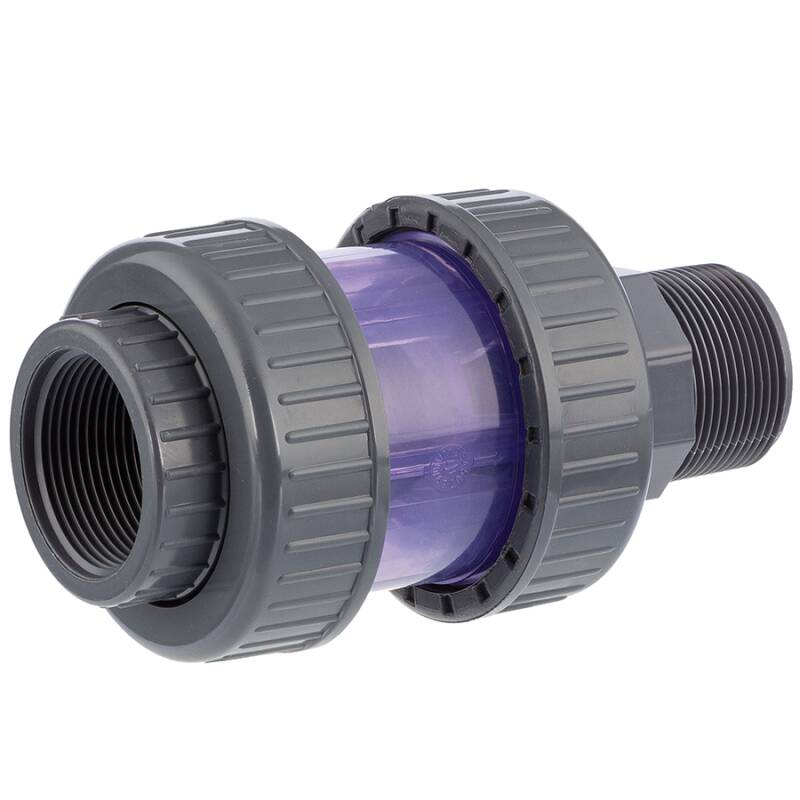

PVC-U Rückschlagventil transparent Kugel 2fach Überwurf Innen- x Aussengewinde
Anschluss:
Innen- x Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau, Korpus: transparent
Einsatzbereich:
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Wichtig: Ausschließlich senkrechter, fester Verbau mit Zulauf von unten. Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen.
Edelstahlfeder vs. Kugel
Die Edelstahlfeder Vorteile:
- sicherer Verschluß in jeder Lage und Position
- preiswert und lange Haltbarkeit
Die Kugel Vorteile:
- geringer Öffnungsdruck
- beständig gegen Salzwasser, Säuren und Öle
Die Edelstahlfeder Nachteile:
- nicht beständig gegen Salze und Medien welche Edelstahl angreifen
- Haare und lange Fasern können sich in der Feder verfangen
Die Kugel Nachteile:
- ausschließlich senkrechter, fester Verbau mit Zulauf von unten
- Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen
Ersatzteile Rückschlagventil HTC Serie AK0873
