Tutte le misure sono espresse in millimetri, i pesi in grammi. Per la rappresentazione fotografica, utilizziamo un articolo di dimensioni ridotte con luce da studio. Le illustrazioni, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni utili sono definite o mostrate rinforzate o risultano dalla denominazione dell'articolo. Le altre dimensioni sono solo a scopo illustrativo. Si prega di tenerne conto in caso di uso improprio.
Descrizione

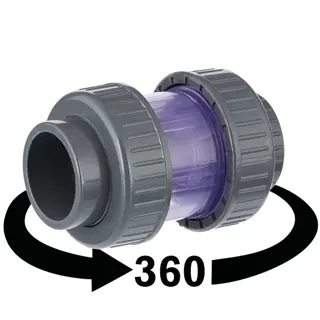

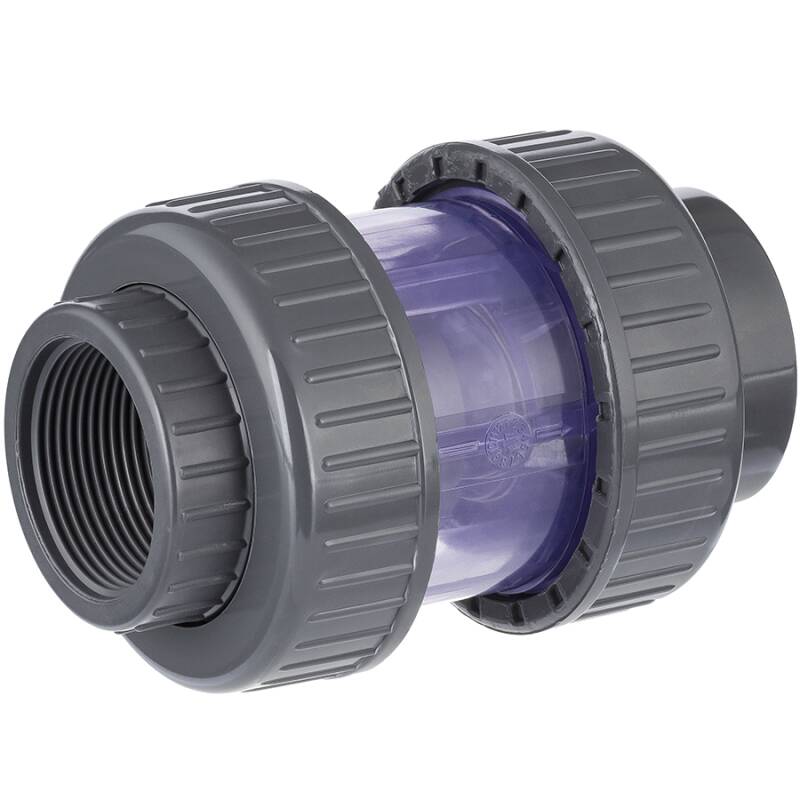

PVC-U Rückschlagventil transparent 2fach Überwurf Klebemuffe x Innengewinde
Anschluss:
Klebemuffe x Innegewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser (Innengewinde)
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau - transparenter Körper
Einsatzbereich:
Qualität Legende:
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Druckverlustkurve
Sicherer Verschluß horizontal und vertikal
Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.
Ersatzteile Rückschlagventil HTC Serie AK0822
Download
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben
keine 25,4mm sind
DOWNLOAD abdichten und
verbinden von Kunststoffgewinden
DOWNLOAD chemische
Beständigkeit von Kunststoffen
DOWNLOAD äußere
Merkmale von Spritzgussfittings
