Bocchettone a incollare, in PVC-U, con guarnizione in EPDM

Codice articolo: AF0614
a partire da
1,33 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata

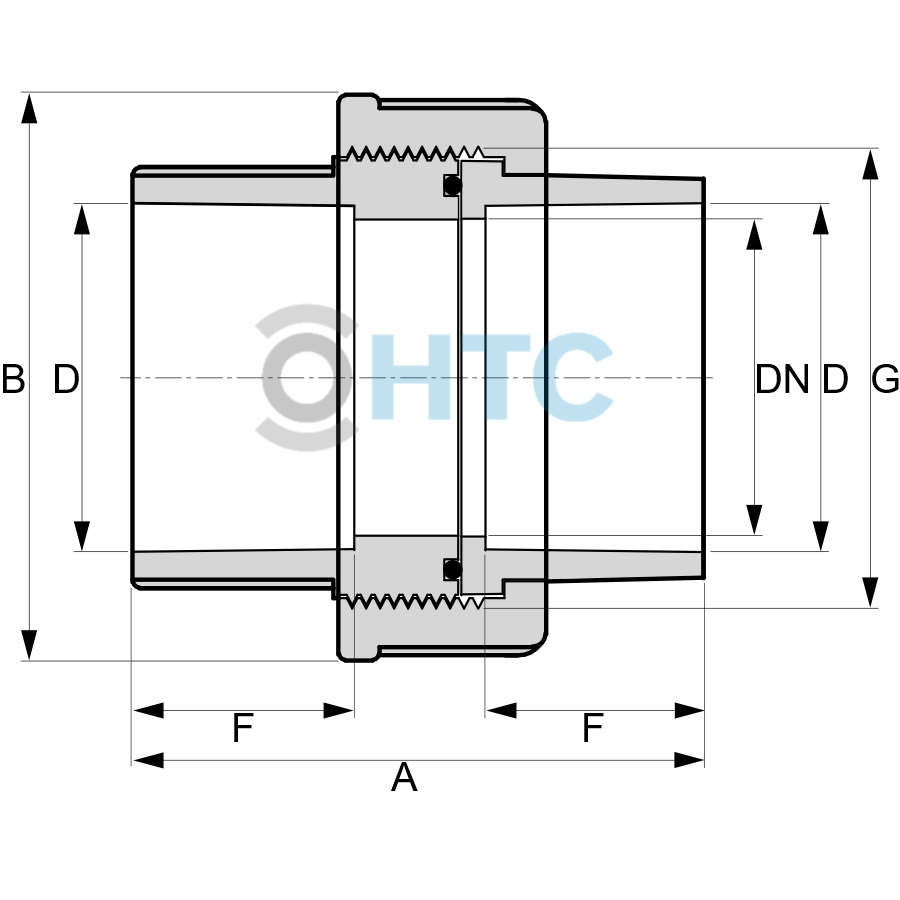

Varianti

Foto prodotto
Cod. Art.
Versione
A
B
D
DN
F
G
Prezzo
Quantità
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM
AF0614.000.016
2fach 16mm
45
41
16
10
15
3/4" (26,44mm)
1,49 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 20mm
AF0614.000.020
2fach 20mm
46
43
20
15
17
1" (33,25mm)
1,33 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 25mm
AF0614.000.025
2fach 25mm
51
52
25
20
19
1 1/4" (41,91mm)
1,44 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM
AF0614.000.032
2fach 32mm
57
60
32
25
21
1 1/2" (47,81mm)
1,73 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 40mm
AF0614.000.040
2fach 40mm
74
72
40
32
26
2" (59,61mm)
2,25 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 50mm
AF0614.000.050
2fach 50mm
84,5
85
50
40
32
2 1/4" (65,71mm)
2,65 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 63mm
AF0614.000.063
2fach 63mm
102
98
63
50
38
2 3/4" (81,53mm)
4,17 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM 75mm
AF0614.000.075
2fach 75mm
113
118
75
65
44
3 1/2"
15,45 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM
AF0614.000.090
2fach 90mm
123
136
90
80
51
4" (113,03mm)
21,65 €*
pz:
Bocchettone a incollare, in PVC-U, con guarnizione in EPDM
AF0614.000.110
110 x 110mm
145
160
110
100
61
strong5" (138,43mm)
25,35 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Verschraubung, 2fach Klebemuffe Industrie
NBR Dichtung

Anschluss:
2fach Klebemuffe incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm max. 10 bar
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Ersatzteile Verschraubung AF0614

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

altro...

AF0614.032.020

20mm - .step-file

AF0614.040.025

25mm - .step-file

AF0614.050.032

32mm - .step-file

AF0614.063.040

40mm - .step-file

AF0614-068.050

50mm - .step-file

AF0614.081.063

63mm - .step-file
