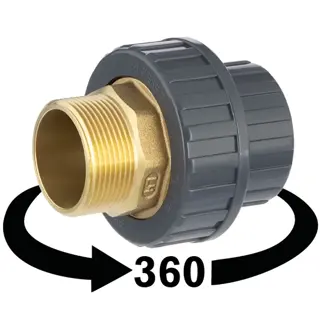

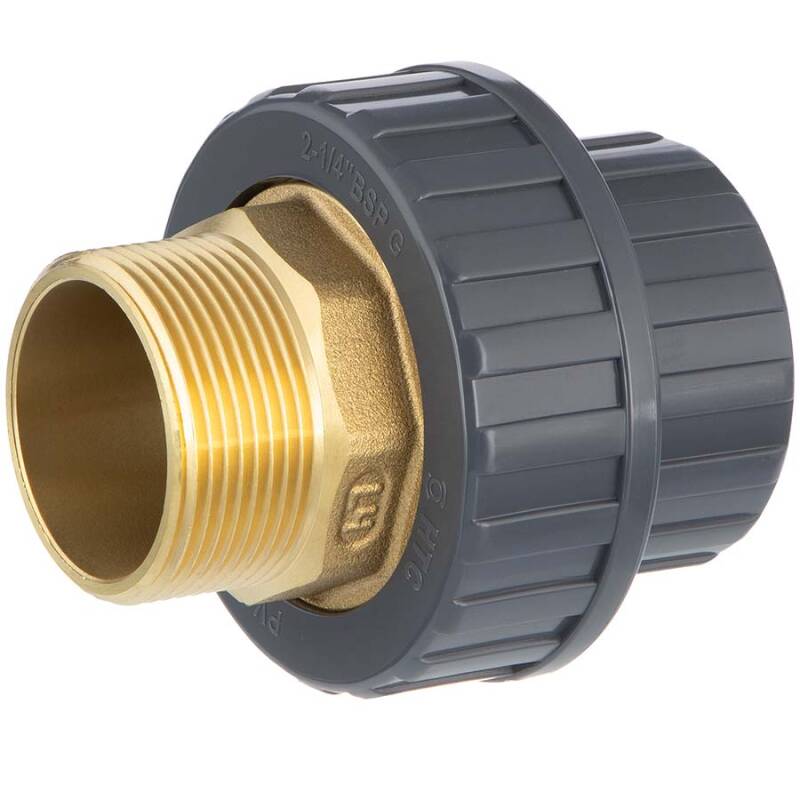

Bocchettone a incollare x filetto maschio in ottone, in PVC-U

Codice articolo: AF0609
Auswahl Steuerzone / Lieferland
a partire da
5,63 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
D
D1
E
L
S
Prezzo
Quantità
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 20mm x 1/2"
AF0609.020.020
20mm x 1/2"
58
27
18
20
1/2" (20,96mm)
43
13
24
5,63 €*
pz.:
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 25mm x 3/4"
AF0609.025.025
25mm x 3/4"
65,5
30
19
25
3/4" (26,44mm)
53
15
30
7,18 €*
pz.:
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 32mm x 1"
AF0609.032.032
32mm x 1"
71
33
22
32
1" (33,25mm)
57
16
35
10,42 €*
pz.:
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 40mm x 1 1/4"
AF0609.040.040
40mm x 1 1/4"
82
38
26
40
1 1/4" (41,91mm)
72
18
45
15,39 €*
pz.:
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 50mm x 1 1/2"
AF0609.050.050
50mm x 1 1/2"
92,5
39
31
50
1 1/2" (47,80mm)
81
20
51
18,89 €*
pz.:
Bocchettone a incollare x filetto maschio in ottone, in PVC-U, 63mm x 2"
AF0609.063.063
63mm x 2"
103,5
44
38
63
2" (59,61mm)
98
24
63
29,49 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Übergangs-Verschraubung auf Messing Aussengewinde

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Messing.

Anschluss:
Klebemuffe x Messing Aussengewinde incl. innenliegend O-Ring
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U, Einlegeteil Messing
Farbe:
Grau, Einlegeteil Messing
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.

orange dot Ersatzteile Verschraubung AF0609

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Schweißstutzen für Verschraubung HTC

PE100 Schweißstutzen
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung Klebemuffe x Einlegeteil Messing Aussengewinde

Der Körper der PVC-U Verschraubung sowie die Überwurfmutter sind aus weichmacherfreiem PVC-U (PVC hart) hergestellt. Das Einlegeteil aus Messing mit einem Aussengewinde ist ideal für die Wassertechnik zur Anbindung an z.B. einer Kupferleitung mit Messing Innengewinde.

Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.

Das Messing Einlegeteil mit Aussengewinde ist nicht für Salzwasser oder chlorhaltigem Wasser zu verwenden, da diese Medien Messing angreifen. Hier finden Sie weitere Informationen zur Entzinkung. Erweiterte Informationen zu Messing im Erdreich finden Sie ebenso in unserem Webshop PVC-Welt.de.

Sie erhalten diese Übergangsverschraubung PVC-U Klebemuffe auf Messing Aussengewinde als Version 20mm x 1/2" Zoll, 25mm x 3/4" (0,75 Zoll), 32mm x 1 Zoll, 40mm x 1 1/4 Zoll, 50mm x 1 1/2 Zoll und 63mm x 2 Zoll.

Trennbare Verschraubungen aus PVC-U von Ihren PVC-Profis aus Ihrem Webshop PVC-Welt.de
