CAMLOCK tipo B femmina con filetto maschio acciaio inox 316

Codice articolo: EC0200

Cod. Art. Versione Prezzo Quantità
EC0200.024.020 1/2" 8,83 €*
EC0200.032.025 3/4" 8,83 €*
EC0200.037.032 1" 10,76 €*
EC0200.045.040 1 1/4" 15,58 €*
EC0200.053.050 1 1/2" 15,90 €*
EC0200.063.063 2" 21,93 €*
EC0200.076.075 2 1/2" 27,50 €*
EC0200.092.090 3" 36,21 €*
EC0200.119.110 4" 50,96 €*

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

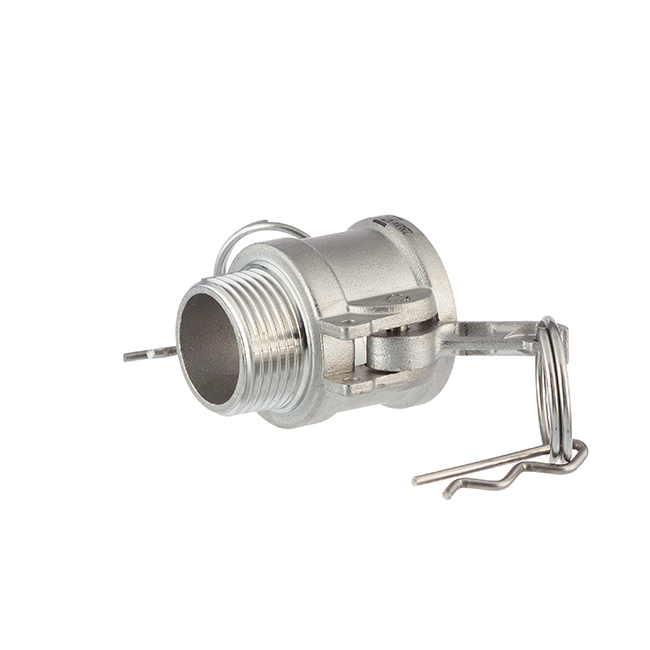

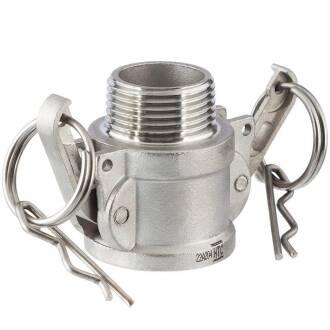

Raccordo CAMLOCK tipo B femmina, con filetto maschio, in acciaio inox AISI 316 - Giunto a braccio di leva

I raccordi Camlock, chiamati anche giunti a braccio di leva, hanno origine negli Stati Uniti d'America e sono al giorno d'oggi sicuramente uno dei tipi di giunti più diffusi in tutto il mondo. Questi raccordi seguono lo standard militare MIL-C-27487, che definisce le norme per la loro fabbricazione, dimensioni, materiali, tolleranze e pressioni di utilizzo.

L'accoppiamento di due giunti Camlock risulta essere molto rapido, semplice ed intuitivo, in quanto non richiede ulteriori utensili per il loro bloccaggio o sbloccaggio. É soltanto necessario disporre di due parti, maschio e femmina, per ottenere un collegamento sicuro tra due tubazioni. Con questo tipo di raccordi é possibile creare efficaci installazioni per l'agricoltura, per l'industria o per contesti domestici.

La scelta dei giusti componenti può essere effettuata senza particolari competenze tecniche, poiché dovrete soltanto fare attenzione che maschio e femmina abbiano la stessa dimensione. In particolare, vedrete che nella descrizione dei nostri prodotti sará sempre presente una dimensione B. Questa é la dimensione da controllare durante l'acquisto dei vostri raccordi Camlock. I raccordi con filettatura femmina o maschio possiedono una filettatura europea BSP G e sono compatibili con tutti i raccordi con questa filettatura in pollici (BSP G).

I raccordi di tipo B possono essere accoppiati a raccordi di tipo E, F e con tappi di tipo DP.
Estremitá:
Tipo B femmina x filetto maschio
Filettatura:
BSP
Filettatura
La filettatura
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
, o in pollici, viene oggi utilizzata come filettatura standard British Standard Thread (BSP) nel territorio europeo.
Sir Joseph Whitworth la introdusse nel 1841 come prima filettatura standard al mondo.
G,
non autosigillante
Una filettatura non autosigillante di solito consiste in una filettatura femmina cilindrica e una filettatura maschio conica. Per la sigillatura di filettature in materiale plastico sono necessari teflon a nastro o filo sigillaraccordi. Per la sigillatura di filettature in metallo sono necessari teflon a nastro, filo sigillaraccordi o stoppa.
, sigillatura con teflon a nastro o simili
Temperatura:
da -10°C a 80°C
Pressione d'esercizio (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
Pressure Nominal, in inglese, la pressione (in bar), per la quale sono progettate parti di tubo standardizzate
):
16 bar | da -20°C a 40°C
Materiale:
Acciaio inox AISI 316 1.4408
Colore:
Grigio acciaio
  1. Raccordo maschio, in acciaio inox AISI 316
  2. Raccordo femmina, in acciaio inox AISI 316
  3. Bulloni, in acciaio zincato
  4. Guarnizione piatta
    NBR

    Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

  5. Leva, in acciaio inox AISI 304
  6. Anello, in acciaio anodizzato
DOWNLOAD Perché un pollice non corrisponde a 25,4mm?

L'acciaio inox (secondo EN 10020) é un metallo composto da diversi elementi di lega, con un particolare grado di purezza, il cui contenuto di zolfo e fosforo non supera lo 0,025%.
L'acciaio inox AISI 316 è un acciaio a cui viene aggiunto molibdeno, in modo da conferire una migliore resistenza alla corrosione, rispetto invece all'accaio inox AISI 304, a cui vengono aggiunti nichel e cromo. La struttura austenitica conferisce a questa lega un elevato grado di resistenza, anche a temperature estremamente basse o elevate, garantisce una resistenza alla rottura e alla trazione.

Acciaio inox AISI 316
| Materiale 1.4401 (X5CrNiMo17 12 2) (V4A)
Applicazione: secondo il foglio di lavoro DVGW W541 (sui requisiti di tubi in acciaio inox per l'installazione di acqua potabile domestica), il materiale in acciaio 1.4401 é quello piú frequentemente utilizzato. Può essere utilizzato nelle piú svariate applicazioni: chimica, petrolchimica, industria del gas naturale, industria alimentare, ambienti corrosivi e temperature estreme, tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore, reattori...
