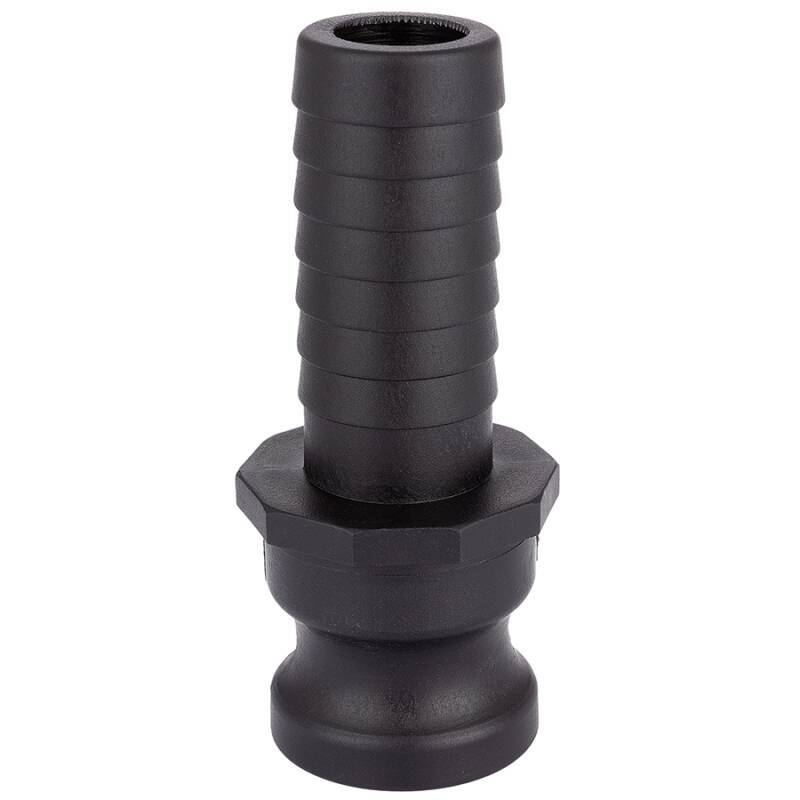

CAMLOCK tipo E maschio con portagomma in PP

Codice articolo: KL0500
Auswahl Steuerzone / Lieferland
a partire da
0,49 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
B
D
DN
L
L1
Prezzo
Quantità
KL0500.032.013
3/4" x 13mm
34
32
13 (14,5/12)
8
75
43
0,49 €*
pz.:
KL0500.032.019
3/4" x 19mm
34
32
19 (21/18,5)
13,5
86
55
0,54 €*
pz.:
KL0500.037.025
1" x 25mm
41
37
25 (26,5/25)
23
97
58
0,65 €*
pz.:
KL0500.045.032
1 1/4" x 32mm
49
45
32 (33,5/31,5)
23
102
57
0,94 €*
pz.:
KL0500.053.032
1 1/2" x 32mm
58
53
32 (34/31,5)
22,5
110
61
0,94 €*
pz.:
KL0500.053.038
1 1/2" x 40mm
58
53
40 (40/37,5)
28
111,5
61
1,07 €*
pz.:
KL0500.063.050
2" x 50mm
70
63
50 (51,5/49)
41
127
69
2,09 €*
pz.:
KL0500.092.075
3" x 75mm
99
92
75 (77,5/75)
63
149
89
3,86 €*
pz.:
KL0500.119.100
4" x 100mm
129
119
100 (101/97,5)
84
185
117
7,51 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Kamlock PP faserverstärkt Typ E V-Teil Vaterteil mit Schlauchtülle

Die Kamlock Kupplungen, auch Hebelarmkupplung genannt, haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs.

Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.

Die Auswahl der richtigen Komponenten ist ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur die identische Größe haben müssen - in unseren Angeboten muss immer das Maß B identisch sein. Anschlüsse mit Innen- oder Aussengewinde weisen das europäische BSP Rohrgewinde G auf und sind kompatibel zu allen Fittings mit diesem Zollgewinde (BSP G).

Typ E Stecker ist kombinierbar mit Typ B, C und D Kupplung sowie mit Abschlusskappe Typ DC.

Anschluss:
Typ E Vaterteil mit Schlauchtülle
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
1/2" - 1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Farbe:
Schwarz UV-beständig
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert
DOWNLOAD PP Polypropylen technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
