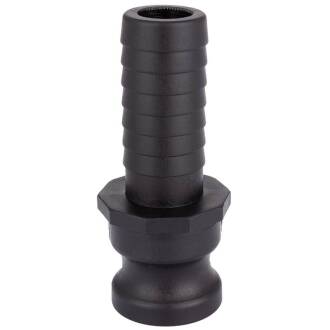

Kamlock PP Typ E Vaterteil mit Schlauchtülle

Artikelnummer: KL-05

0,57 €

inkl. 19% USt., zzgl. Versand

ArtikelNr. Variante Preis Menge
KL033 3/4" x 13mm 0,57 €*
KL034 3/4" x 19mm 0,62 €*
KL035 1" x 25mm 0,73 €*
KL036 1 1/4" x 32mm 1,00 €*
KL037 1 1/2" x 38mm 1,11 €*
KL038 2" x 50mm 2,06 €*
KL039 3" x 75mm 3,37 €*
KL040 4" x 100mm 6,45 €*

inkl. 19% USt., zzgl. Versand

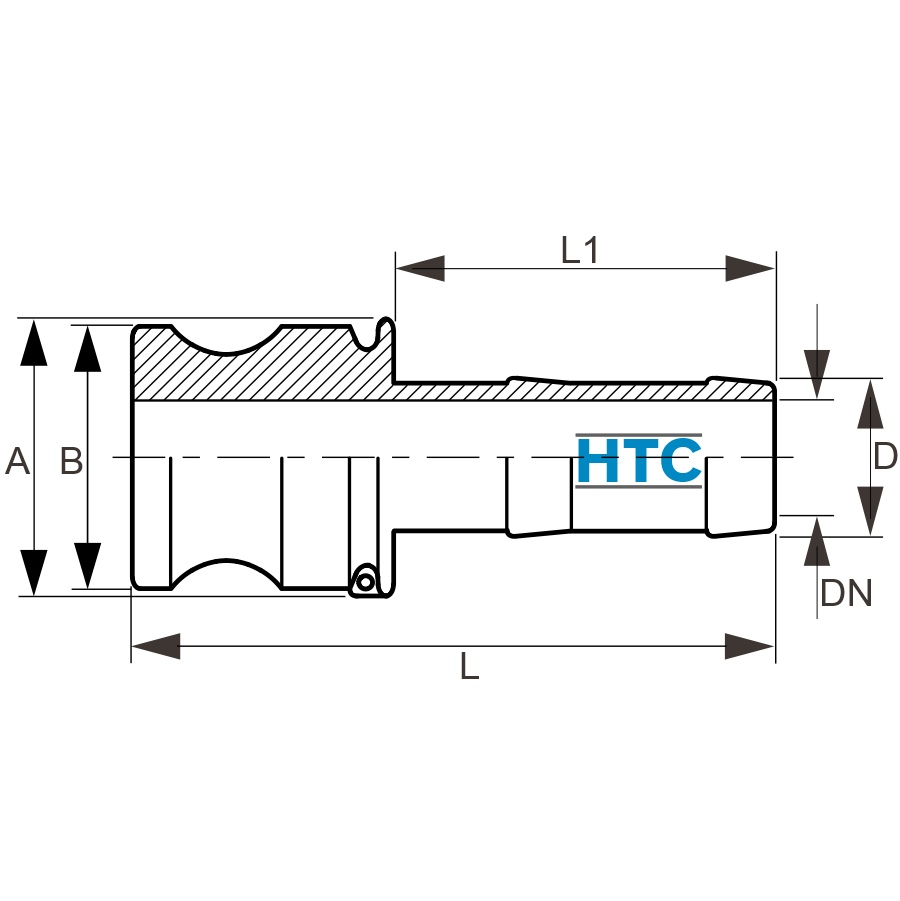

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Schlauchkupplung Hebelarmkupplung System Kamlock Polypropylen faserverstärkt Typ E V-Teil Vaterteil mit Schlauchtülle

Die Kamlock Kupplungen haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs. Die Variantenbezeichnung wie z.B. 1" hat deshalb auch nichts mit dem europäischen BSP Zoll zu tun sondern bezieht sich auf das amerikanische INCH.

Die Auswahl der richtigen Komponenten ist trotzdem ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur identische Maße (Maßangabe "B") haben müssen. Anschlüsse mit Innen- oder Aussengewinde weisen das europäische BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G auf und sind kompatibel zu allen Fittings mit diesem Zollgewinde (BSP G).

Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.

Typ F Stecker ist kombinierbar mit Typ B, C und D Kupplung sowie mit Abschlusskappe Typ DC.
 Anschluss:       Typ E Vaterteil x Schlauchtülle
 Gewinde:  BSP Rohrgewinde G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
 Temperatur:  bis 60°C konstant, kurzzeitig 80°C
 Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
 1/2" - 1": max. 8 bar | 1 1/4" - 2": max. 6 bar
 Material:  Polypropylen faserverstärkt
 Farbe:  Schwarz UV-beständig
 Beständigkeit:  beständig Agrarchemikalien, Flüssigdünger






  • 1 = Stecker (Vaterteil) Polypropylen faserverstärkt
  • 2 = Kupplung (Mutterteil) Polypropylen faserverstärkt
  • 3 = Bolzen Stahl verzinkt
  • 4 = Flachdichtung
    NBR

    Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

  • 5 = Hebel V2A Edelstahl
  • 6 = Ring Stahleloxiert
DOWNLOAD PP Polypropylen technische Charakteristik

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
